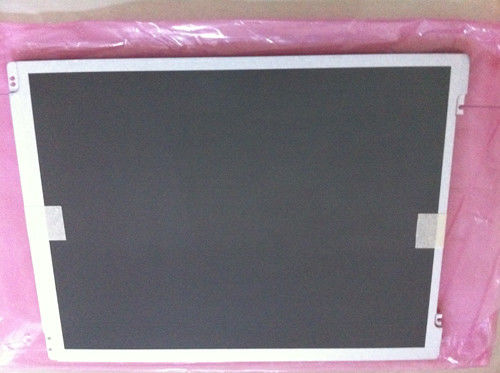

उत्पाद विवरण:
|
| आकार: | 10.4 | संकल्प: | 800 ((आरजीबी) × 600, एसवीजीए, 96पीपीआई |
|---|---|---|---|
| चमक: | 350 cd/m² (टाइप।) | देखने का दृष्टिकोण: | 75/75/50/60 (टाइप.)(सीआर≥10) |
| रंग प्रदर्शित करें: | 262K/16.2M 50% एनटीएससी | पर्यावरण: | Operating Temp.: -10 ~ 60 °C ; ऑपरेटिंग तापमान: -10 ~ 60 डिग्री सेल्सियस; Storage T |
| प्रमुखता देना: | LVDS औद्योगिक एलसीडी स्क्रीन,6 बिट TFT एलसीडी पैनल |
||
| मूलभूत जानकारी: | ब्रांड | मॉडल | A104SN03 V1 | |
|---|---|---|---|---|
| प्रकार | LCM a-Si TFT-LCD | उपयोग के लिए |
|
|
| स्क्रीन का आकार | 10.4 | उपनाम | A104SN03 V.1 | |
| पर्यावरण | भंडारण तापमान. | -20 ~ 70 °C | ऑपरेटिंग टेम्प. | -10 ~ 60 °C |
| पिक्सेल विशेषताएंः | संकल्प | 800 ((RGB) × 600, SVGA | डॉट पिच ((मिमी) | 0.088×0.264 (H×V) |
|---|---|---|---|---|
| पिक्सेल प्रारूप | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच ((मिमी) | 0.264×0.264 (H×V) [96PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र ((मिमी) | 211.2 ((H) × 158.4 ((V) | बेज़ेल क्षेत्र ((मिमी) | 213.2 ((H) × 160.4 ((V) |
| रूपरेखा धुंधला। | 228.4 ((H) × 175.4 ((V) | गहराई ((मिमी) | 6.2±0.3 | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | सपाट आयत | रूपरेखा का आकार | |
| पहलू अनुपात | 4(H:V) | अभिविन्यास | परिदृश्य प्रकार | |
| घुड़सवारः | बिना | |||
| अन्य विनिर्देश | वजन | 400±20 ग्राम | उपचार | एंटीग्लेयर, हार्ड कोटिंग (3H) |
| मूलभूत जानकारी: | प्रकाशकता ((cd/m2) | 350 (टाइप) | कंट्रास्ट अनुपात | 500१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 75/75/50/60 (प्रकार) | प्रदर्शन मोड | टीएन, सामान्य रूप से सफेद, संचरण | |
| सबसे अच्छा दृश्य | 6 बजे | प्रतिक्रिया ((ms) | 30 (प्रकार) ((Tr+Td) | |
| रंग प्रदर्शनः | सफेद निर्देशांक | एक्सः0.330; Y:0.350 | रंग प्रदर्शित करें | 262K/16.7M (6-बिट / 6-बिट + डिथरिंग) |
| रंग तापमान | 5598K | सफेद एकरूपता | 1.25/1.33 (प्रकार/अधिकतम) | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | 52% | एसआरजीबी | 68% कवरेज |
| एडोब आरजीबी | 53% कवरेज | डीसीआई-पी3 | 53% कवरेज | |
| रिक.2020 | 39% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| फ्रेम दरः | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैनः | नहीं |
| बिजली की खपतः | 3.4W (अधिकतम) |
| समय नियंत्रक (T-CON): | एम्बेडेड T-CON |
| सिग्नल इलेक्ट्रिकल: | वोल्टेज आपूर्ति | 3.3/11/15/-7V (प्रकार) ((VCC/AVDD/VGH/VGL) | वर्तमान आपूर्ति | 10/24/0.4/-0.4mA (प्रकार) ((ICC/IDD/IGH/IGL) | ||
|---|---|---|---|---|---|---|
| उपभोग | 0.43W (टाइप.) | |||||
| सिग्नल प्रकार | टीटीएल (1 ch, 6/8-बिट) + एसपीआई | सिग्नल वोल्टेज | GND≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||
| इंटरफ़ेस विशेषताएं: | स्थान | - | प्रकार | एफपीसी | ||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | मात्रा | पिन | पिच | पिन विन्यास |
| 1 पीसी | 60 पिन | 0.5 मिमी | ||||
| बैकलाइट विशेषताएंः | आकार | सरणी | प्रकार | WLED | स्थान | किनारा प्रकाश प्रकार |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | नहीं | मात्रा | 3S12P | जीवन काल | 10K (मिनट) (घंटे) | |
| दीपक विद्युत: | वोल्टेज आपूर्ति | 8.8/10.0/10.7V (मिन./प्रकार./अधिकतम) | वर्तमान आपूर्ति | 300 एमए (टाइप.) | ||
| उपभोग | 3.0/3.21W (प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | - | प्रकार | कनेक्टर | ||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | मात्रा | पिन | पिच | पिन विन्यास |
| जॉइन टेक | JT1025-1021 | 1 पीसी | दो पिन | BLE-2PINS-AC | ||
| बैकलाइट ड्राइवरः | नहीं | |||||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 211.2 ((डब्ल्यू) × 158.4 ((एच) मिमी का सक्रिय क्षेत्र, 228.4 ((डब्ल्यू) × 175.4 ((एच) × 6.5 ((डी) मिमी का रूपरेखा आकार, 213 का देखने का क्षेत्र आकार है।2 ((W) × 160.4 ((H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (3H), शुद्ध वजन 400±20g. एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में, A104SN03 V1 350 cd/m2 डिस्प्ले चमक 500 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 75/75/50/60 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 30 (टाइप) (Tr+Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 6-बिट + डिथरिंग ग्रे स्केल संकेत के साथ निर्धारित की जाती है, इस प्रकार 262K/16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें रंग पैमाना 50% (एनटीएससी) का प्रदर्शन भी होता है।यह उत्पाद 3S12P WLED को अपनाया है क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 10K घंटे के कामकाजी जीवन समय हैA104SN03 V1 TTL (1 ch, 6/8-bit) + SPI का उपयोग करता है क्योंकि यह सिग्नल इनपुटिंग सिस्टरम है, जो 60 पिंस FPC द्वारा 3 के पावर सप्लाई वोल्टेज के साथ जुड़ा हुआ है।3/11/15/-7V (प्रकार).) ((वीसीसी/एवीडीडी/वीजीएच/वीजीएल)
