उत्पाद विवरण:
|
| संकल्प: | 800(आरजीबी)×600 (एसवीजीए) 119पीपीआई | ब्रांड: | ए यू ओ |
|---|---|---|---|
| आकार: | 8.4 | प्रदर्शन क्षेत्र: | 170.4 × 127.8 (एच×वी) |
| पैनल वजन: | 250 cd/m² (टाइप।) | तापमान की रेंज: | भंडारण तापमानः -20 ~ 70 °C ऑपरेटिंग तापमानः -20 ~ 70 °C |
| देखने का दृष्टिकोण: | 80/80/80/60 (टाइप।) (CR≥10) | बेज़ेल ओपनिंग: | 173.8(डब्ल्यू)×131.2(एच) मिमी |
| प्रमुखता देना: | LVDS औद्योगिक एलसीडी स्क्रीन,6 बिट TFT एलसीडी पैनल |
||
| बुनियादी जानकारीः | पैनल ब्रांड |  |

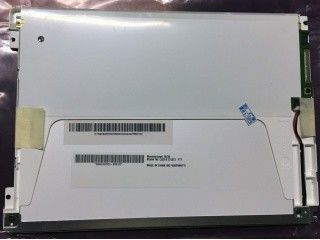

पैनल मॉडल | G084SN03 V3 |
|---|---|---|---|---|
| विकर्ण आकार | 8.4 | आवेदन |
|
|
| पैनल का प्रकार | a-Si TFT-LCD, एलसीएम | मॉडल उपनाम | G084SN03 V.3 | |
| विश्वसनीयताः | ऑपरेटिंग टेम्प. | -20 ~ 70 °C | भंडारण तापमान. | -20 ~ 70 °C |
| RoHS राज्य | |
कंपन रेटिंग | 1.5G (14.7 m/s2) |
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 800 ((आरजीबी) × 600 [एसवीजीए] | डॉट पिच | 0.071×0.213 मिमी (एच×वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.213×0.213 मिमी (H×V) [119PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र | 170.4×127.8 मिमी (एच×वी) | बेज़ेल क्षेत्र | 173.8×131.2 मिमी (एच×वी) |
| रूपरेखा डिम. | 203×142.5 मिमी (एच×वी) | रूपरेखा गहराई | 5.7±0.5 मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात | 4(H:V) | आकृति शैली | ||
| छेद और ब्रैकेटः | चेहरे के लिए घुड़सवार छेद (2-Φ3.0, 2-R1.5) | |||
| अन्य विशेषताएं: | वजन | टीबीडी | सतह | एंटीग्लेयर, हार्ड कोटिंग (3H) |
| मूलभूत जानकारी: | चमक | 250 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 600१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 80/80/80/60 (प्रकार) | ऑप्टिकल मोड | टीएन, सामान्य रूप से सफेद, संचरण | |
| देखने की दिशा | - | प्रतिक्रिया समय | 20/10 (टाइप) ((Tr/Td) (ms) | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.310; वाई:0.330 | रंग संख्याएँ | 262K/16.2M (6-बिट / 6-बिट + FRC) |
| रंग तापमान | 6638K | सफेद एकरूपता | 1.33 (प्रकार) (९ अंक) |
|
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | 48% | एसआरजीबी | 68% कवरेज |
| एडोब आरजीबी | 51% कवरेज | डीसीआई-पी3 | 50% कवरेज | |
| रिक.2020 | 36% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| फ्रेम आवृत्तिः | 60 हर्ट्जरिवर्स स्कैनः
| हाँ (यू/डी, एल/आर) |
|---|---|---|
| बिजली की खपतः | 3.66W (टाइप.) |
| बैक-लाइट विशेषताएंः | दीपक का आकार | तीन तार | दीपक का प्रकार | WLED | जीवन काल | 30K (टाइप) (घंटे) |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | प्रतिस्थापन योग्य | राशि | तीन तार | स्थान | किनारा प्रकाश प्रकार (नीचे की ओर) | |
| दीपक विद्युत: | वोल्टेज इनपुट | 28.8/32.85V (प्रकार/अधिकतम) | वर्तमान इनपुट | 25/26.3mA (प्रकार/अधिकतम) | ||
| उपभोग | 2.16/2.63W (प्रकार/अधिकतम) |
|||||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | - | दीपक चालक | एलईडी ड्राइवर के साथ |
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यासH:Higt Voltage N:No connection L:Low Voltage A:Anode C:Cathode" width="16"/> |
| ई&टी | 3808K-F04N-02R | 1.25 मिमी | चार पिन | 1 पीसी | ||
| ड्राइवर इलेक्ट्रिकल: | वोल्टेज इनपुट | 12.0±1.2V | वर्तमान इनपुट | 230mA (टाइप) | ||
| उपभोग | 2.76/2.97W (प्रकार/अधिकतम) | |||||
| सिग्नल सिस्टमः | एलवीडीएस (1 ch, 6/8-बिट) | तार्किक वोल्टेज | - | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 3.3V (टाइप.) | वर्तमान इनपुट | 270/330mA (प्रकार/अधिकतम) | ||
| उपभोग | 0.9/1.2W (प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | - | ||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| एसटीएम | MSB24013P20 | 1.0 मिमी | 20 पिन | 1 पीसी | LVDS-20P1C8B-140A | |
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 170.4 ((डब्ल्यू) × 127.8 ((एच) मिमी का सक्रिय क्षेत्र, 203 ((डब्ल्यू) × 142.5 ((एच) × 6.2 ((डी) मिमी का रूपरेखा आकार, 173 का देखने का क्षेत्र आकार है।8 ((W) × 131.2(H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (3H), टीबीडी के शुद्ध वजन के साथ। एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में, G084SN03 V3 250 cd/m2 डिस्प्ले चमक 600 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 80/80/80/60 (टाइप.) ((CR≥10) (L/R/U/D) देखने का कोण, और 20/10 (टाइप.) ((Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 6-बिट + एफआरसी ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K/16.2M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 45% (एनटीएससी) रंग पैलेट का प्रदर्शन भी है।इस उत्पाद ने 3 स्ट्रिंग WLED को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (नीचे की तरफ) के रूप में रखा गया था और इसका कामकाजी जीवनकाल 30K घंटे है, एलईडी ड्राइवर के साथ। G084SN03 V3 एलवीडीएस (1 ch, 6/8-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 20 पिन कनेक्टर द्वारा 3.3V (टाइप.) की बिजली आपूर्ति वोल्टेज के साथ जुड़ा हुआ है।
