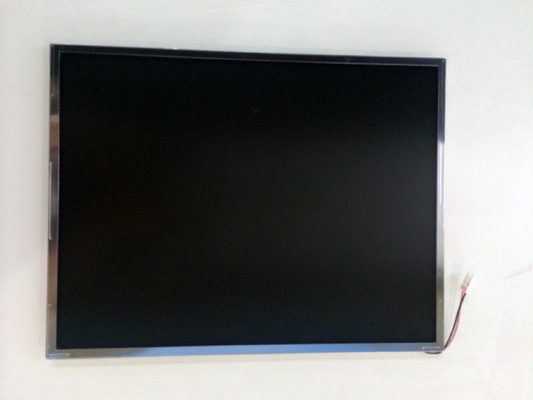

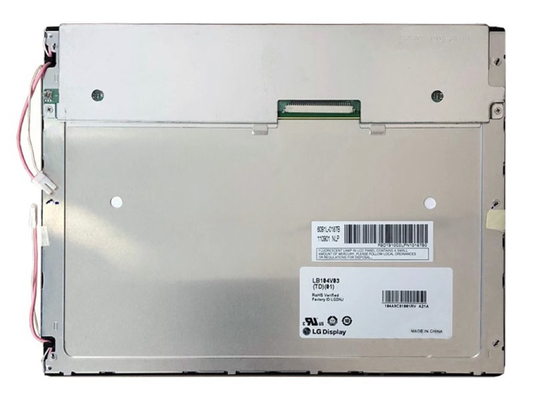

उत्पाद विवरण:
|
| ब्रांड: | एलजी डिस्प्ले | विकर्ण आकार: | 10.4 |
|---|---|---|---|
| संकल्प: | 640 ((RGB) × 480, वीजीए 76PPI | चमक: | 400 सीडी/वर्ग मीटर |
| देखने का कोण: | 60/60/40/50 (प्रकार) | पर्यावरण: | Operating Temp.: 0 ~ 50 °C ; ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस; Storage Temp. |
| स्क्रीन का आकारः | 10.4 | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल संख्या | पिक्सेल प्रारूप | डॉट पिच (एच×वी) | पिक्सेल पिच (एच×वी) |
| 640 ((RGB) × 480, वीजीए | आरजीबी ऊर्ध्वाधर पट्टी | 0.110×0.330 मिमी | 0.330×0.330 मिमी [76PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र (एच×वी) | बेज़ेल खोलना (एच×वी) | कुल आयाम (एच×वी) | समग्र गहराई |
| 211.2×158.4 मिमी | 215.6×163.0 मिमी | 236×180 मिमी | 8.0/10.5 (प्रकार/अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | पहलू अनुपात (H:V) | अभिविन्यास | आकृति शैली |
| सपाट आयत | 4:3 | परिदृश्य प्रकार | ||
| अन्य विनिर्देश | मास | पैनल कवर | सतह उपचार | |
| 490 ग्राम (अधिकतम) | - | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| छेद और ब्रैकेटः | बाएं, दाएं bezel पर साइड माउंटिंग छेद (4-M2) | |||
| मूलभूत जानकारी: | चमक | कार्य मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 400 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 300१.१ (प्रकार) (प्रसारण) | |
| अच्छा दृश्य | देखने का कोण | प्रतिक्रिया समय | |
| 6 बजे | 60/60/40/50 (प्रकार) | 5/25 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमानः | समर्थन रंग | रंग समन्वय |
| 7588K | 262K (6-बिट) | एक्सः0.295; Y:0.325 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| ६०% | ८१% | 62% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 62% | 44 प्रतिशत | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| सफेद एकरूपता: | 1.25/1.45 (प्रकार/अधिकतम) ((5 अंक) | ||
| बैक-लाइट विशेषताएंः | प्रकार | स्थान | जीवन (घंटे) | राशि | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| सीसीएफएल | किनारा प्रकाश प्रकार (ऊपर और नीचे) | 40K ((मिन.) | 2 पीसी | सीधा | प्रतिस्थापन योग्य | |
| सीसीएफएल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
| 455/485/625V (मिन./प्रकार./अधिकतम) | 2.0/6.0/7.0mA (मिन./प्रकार./अधिकतम) | 5.8/6.4W (प्रकार/अधिकतम) | ||||
| ऑपरेटिंग आवृत्ति | प्रारंभ वोल्टेज | |||||
| 40/55/80KHz (मिन./प्रकार/अधिकतम) | 750/940V (अधिकतम) (Ta=+25/0°C) | |||||
| इंटरफ़ेस विशेषताएं: | सीसीएफएल चालक राज्य | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| नहीं | कनेक्टर | |||||
| इंटरफ़ेस विवरण | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| जेएसटी | BHSR-02VS-1 | 2 पीसी | दो पिन | 3.5 मिमी | BLL-2PINS-HL | |
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| 3.3V (टाइप.) | 175/200mA (प्रकार/अधिकतम) | 0.58/0.66W (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | सिग्नल प्रकार | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| समानांतर आरजीबी (1 ch, 6-बिट) | कनेक्टर | |||||
| इंटरफ़ेस विवरणः | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| एचआरएस | KN10G-30S-1H | 1 पीसी | 30 पिन | 1.0 मिमी | DRGB-30P1C6B-110A | |
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 211.2 ((डब्ल्यू) × 158.4 ((एच) मिमी का सक्रिय क्षेत्र, 236 ((डब्ल्यू) × 180 ((एच) × 10.5 ((डी) मिमी का रूपरेखा आकार, 215 का देखने का क्षेत्र आकार है।6 ((W) × 163.0(H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (3H), शुद्ध वजन 490g (अधिकतम) । एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में,LB104V03-TD01 400 cd/m2 डिस्प्ले चमक 300 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 60/60/40/50 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 5/25 (टाइप) (Tr/Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 60% रंग व्यास (एनटीएससी) का प्रदर्शन भी होता है।इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार (ऊपर और नीचे) के रूप में रखा गया था और 40K घंटे के कामकाजी जीवन समय हैLB104V03-TD01 सिग्नल इनपुट सिस्टिम के रूप में समानांतर आरजीबी (1 ch, 6-बिट) का उपयोग करता है,जो 30 पिन से जुड़ा हुआ है.3V (प्रकार). इसकी विशिष्ट ऊर्ध्वाधर फ्रेम दर (Fv) 60Hz है। LB104V03-TD01 के अधिक नवीनतम उत्पाद विवरण के लिए हम दृढ़ता से अनुशंसा करते हैं कि आप पैनलुक पर सूचीबद्ध डेटाशीट देखें।com या एलजी डिस्प्ले से संपर्क करें.
