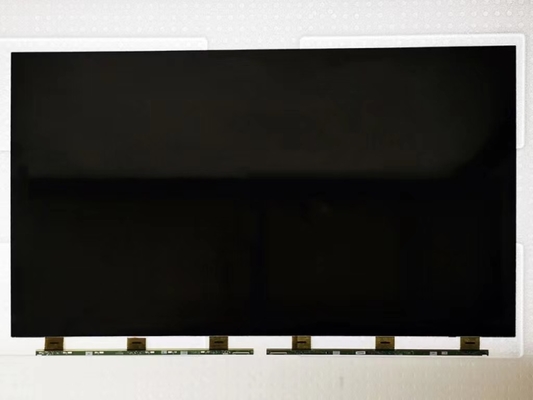

LD320DUY-SPA1 एलजी डिस्प्ले 32.0 " 1920 ((RGB) × 1080, 0 cd/m2 औद्योगिक एलसीडी डिस्प्ले

एलजी डिस्प्ले LD320DUY-SPA1 आवेदन विवरण

मूल जानकारीःपैनल ब्रांडपैनल मॉडलLD320DUY-SPA1व्यापक आकार32.0"अनुप्रयोगपैनल टाइप-Si TFT-LCD, CELLModel AliasLD320DUY (SP) ((A1)

विश्वसनीयताः ऑपरेटिंग तापमान.0 ~ 50 °Cस्टोरेज तापमान.-20 ~ 60 °C

एलजी डिस्प्ले LD320DUY-SPA1 यांत्रिक विवरण
पिक्सेल विशेषताएं: पिक्सेल प्रारूप1920(RGB) × 1080, FHDDot पिच0.12125×0.36375 मिमी (H×V) कॉन्फ़िगरेशनRGB वर्टिकल स्ट्रिपपिक्सेल पिच0.36375×0.36375 मिमी (H×V) [69PPI]
यांत्रिक आकारः डिस्प्ले क्षेत्र698.4×392.85 मिमी (एच×वी) रूपरेखा डिम-रूपरेखा डिम.714×411 मिमी (एच×वी) रूपरेखा गहराई1.20 (टाइप.) मिमी
रूपरेखा विशेषताएंःफॉर्म फैक्टरफ्लैट आयतओरिएंटेशनलैंडस्केप प्रकार पहलू अनुपात16:9 (H:V)प्लेट मोटाई-
अन्य विशेषताएं: वजन 900/930 ग्राम (प्रकार/अधिकतम) सतह विरोधी चमक (धुंध 1%), हार्ड कोटिंग (3H)

एलजी डिस्प्ले LD320DUY-SPA1 ऑप्टिकल विवरण
मूल जानकारीः चमक0 cd/m2विपरीत अनुपात1100:1 (प्रकार) (प्रसारण) देखने का कोण89/89/89/89/89 (मिन.)प्रेषक देखने की दिशासमरूपताप्रतिक्रिया समय10 (प्रकार)) ((जी से जी) ((बी/डब्ल्यू) एमएस
रंग प्रदर्शनः रंग-संख्या 16.7M (8-बिट)
1931 रंग रेंजःएनटीएससी अनुपात68%एसआरजीबी96% कवरेजएडोब आरजीबी72% कवरेजडीसीआई-पी371% कवरेजRec.202051% कवरेजRemarkssRGB (Rec.709, BT.709), Rec.2020 (BT.2020)
डिस्प्ले प्रदर्शनःबाहरी दृश्यताNoTransmittance5.75% (टाइप.)

एलजी डिस्प्ले LD320DUY-SPA1 इंटरफ़ेस विवरण
सिग्नल सिस्टमःLVDS (2 ch, 8-बिट) लॉजिकल वोल्टेज-
सिग्नल इलेक्ट्रिकलःवोल्टेज इनपुट12.0V (प्रकार) वर्तमान इनपुट525/683mA (प्रकार/अधिकतम) खपत6.3/8.2W (प्रकार/अधिकतम)
इंटरफेस विशेषताएंःTypeConnectorPosition-
कनेक्टर विवरणःब्रांडमॉडलपिन पिचपिन माउंट कॉन्फ़िगरेशन JAEFI-RXE51S-HF0.5 मिमी51 पिन1 पीसी

जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 698.4 ((W) × 392.85 ((H) मिमी का सक्रिय क्षेत्रफल, 714 ((W) × 411 ((H) × 1.2 ((D) मिमी का रूपरेखा आकार है,Antiglare (Haze 1%) के सतह उपचार के साथ, हार्ड कोटिंग (3H), शुद्ध वजन 900/930g (टाइप./मैक्स.). एक IPS, सामान्य रूप से काले, ट्रांसमिसिव सेल उत्पाद के रूप में, LD320DUY-SPA1 1100:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 89/89/89/89 (मिन.) ((CR≥10) (L/R/U/D) देखने का कोण, सममिति पर सबसे अच्छा दृश्य दिशा, और 10 (टाइप. ((जी से जी) ((बी / डब्ल्यू) एमएस की प्रतिक्रिया समय ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है,इस प्रकार 16 का एक पैलेट प्रस्तुत करता है.7M रंग, भी रंग व्यास का प्रदर्शन 66% (एनटीएससी) के साथ। इस उत्पाद में कोई बैकलाइट नहीं है। LD320DUY-SPA1 एलवीडीएस (2 ch, 8-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है,जो 51 पिन से जुड़ा हुआ है 12 के बिजली की आपूर्ति वोल्टेज के साथ कनेक्टर.0V (प्रकार) ।
