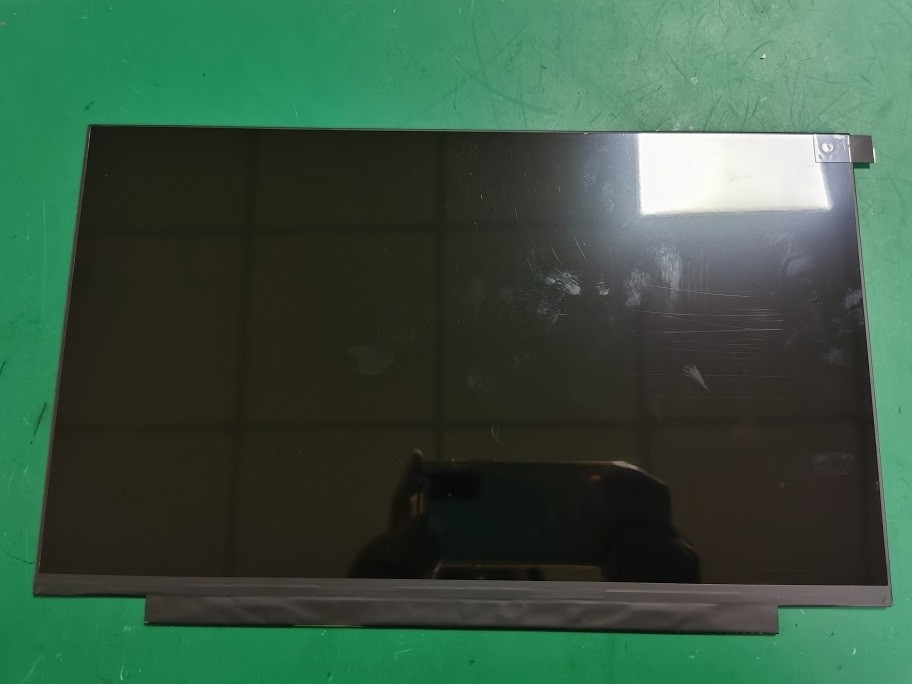

उत्पाद विवरण:
|
ब्रांड: | पांडा | विकर्ण आकार: | 14.0" |
---|---|---|---|
संकल्प: | 2560(आरजीबी)×1600, डब्ल्यूक्यूएक्सजीए 215पीपीआई | चमक: | 300 सीडी/वर्ग मीटर |
देखने का दृष्टिकोण: | 89/89/89/89 (टाइप।) (CR≥10) | पर्यावरण: | Operating Temp.: 0 ~ 50 °C ; ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस; Storage Temp. |
बुनियादी जानकारीः | पैनल ब्रांड | पैनल मॉडल | LM140GF1F01 | |
---|---|---|---|---|
विकर्ण आकार | 14.0" | आवेदन |
|
|
पैनल का प्रकार | ऑक्साइड टीएफटी-एलसीडी, एलसीएम | मॉडल उपनाम | NCP005C | |
विश्वसनीयताः | ऑपरेटिंग टेम्प. | 0 ~ 50 °C | भंडारण तापमान. | -20 ~ 60 °C |
RoHS राज्य | कंपन रेटिंग | - |
पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 2560 ((RGB) × 1600 [WQXGA] | डॉट पिच | 0.0393×0.1179 मिमी (एच×वी) |
---|---|---|---|---|
विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.1179×0.1179 मिमी (H×V) [215PPI] | |
यांत्रिक आकारः | प्रदर्शन क्षेत्र | 301.824×188.64 मिमी (एच×वी) | बेज़ेल क्षेत्र | - |
रूपरेखा डिम. | 306.824×205.84 मिमी (एच×वी) | रूपरेखा गहराई | 2.4 (अधिकतम) मिमी | |
रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
पहलू अनुपात | 16:10 (H:V) | आकृति शैली | पतला (PCBA फ्लैट, T≤3.2mm) | |
छेद और ब्रैकेटः | बिना | |||
अन्य विशेषताएं: | वजन | 240 ग्राम (टाइप) | सतह | एंटीग्लेयर (हेज 25%) |
मूलभूत जानकारी: | चमक | 300 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 1000१.१ (प्रकार) (प्रसारण) |
---|---|---|---|---|
देखने का कोण | 89/89/89/89 (प्रकार) | ऑप्टिकल मोड | एफएफएस, आम तौर पर काला, ट्रांसमिटिव | |
देखने की दिशा | समरूपता | प्रतिक्रिया समय | 25 (टाइप) ((Tr+Td) (ms) | |
रंग प्रदर्शनः | रंगभेद | Wx:0.306; वाई:0.318 | रंग संख्याएँ | 16.7M (8-बिट) |
रंग तापमान | 7002K | सफेद एकरूपता | 1.25/1.54 (अधिकतम) | |
१९३१ रंग गॅमट: | एनटीएससी अनुपात | ७१% | एसआरजीबी | 100% कवरेज |
एडोब आरजीबी | 74% कवरेज | डीसीआई-पी3 | 74% कवरेज | |
रिक.2020 | 53% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
बैक-लाइट विशेषताएंः | दीपक का आकार | - | दीपक का प्रकार | WLED | जीवन काल | 15K ((मिन.) (घंटे) |
---|---|---|---|---|---|---|
प्रतिस्थापन | - | राशि | - | स्थान | किनारा प्रकाश प्रकार | |
इंटरफ़ेस विशेषताएं: | प्रकार | सिग्नल इंटरफ़ेस में शामिल | स्थान | - | दीपक चालक | एलईडी ड्राइवर के साथ |
ड्राइवर इलेक्ट्रिकल: | वोल्टेज इनपुट | 5/12/21V (मिन./प्रकार/अधिकतम) | वर्तमान इनपुट | 367/400mA (प्रकार/अधिकतम) | ||
उपभोग | 4.4/4.8W (प्रकार/अधिकतम) |
सिग्नल सिस्टमः | ईडीपी (4 लेन), ईडीपी14, एचबीआर2 (5.4जी/लेन) | तार्किक वोल्टेज | - | |||
---|---|---|---|---|---|---|
सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 3.3V (टाइप.) | वर्तमान इनपुट | 333/394mA (प्रकार/अधिकतम) | ||
उपभोग | 1.1/1.3W (प्रकार/अधिकतम) | |||||
इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | |||
कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
I-PEX | 20525-040E-02 | 0.4 मिमी | 40 पिन | 1 पीसी |
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 301.824 ((W) × 188.64 ((H) मिमी का सक्रिय क्षेत्र, 306.824 ((W) × 205.84 ((H) × 2.4 ((D) मिमी का रूपरेखा आकार है,Antiglare (Haze 25%) के सतह उपचार के साथ, शुद्ध वजन 240g (टाइप.), आकार स्टाइल स्लिम (PCBA फ्लैट, T≤3.2mm) का। एक FFS, सामान्य रूप से काले, ट्रांसमिसिव LCM उत्पाद के रूप में, LM140GF1F01 300 cd/m2 डिस्प्ले चमक 1000 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 89/89/89/89 (टाइप.) (CR≥10) (L/R/U/D) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 25 (टाइप.) (Tr+Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 100% रंग व्यास (एसआरजीबी) का प्रदर्शन भी होता है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 15K घंटे के कामकाजी जीवन समय है, एलईडी ड्राइवर के साथ। LM140GF1F01 ईडीपी (4 लेन) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3.3V (टाइप) की बिजली आपूर्ति वोल्टेज के साथ 40 पिन कनेक्टर द्वारा जुड़ा हुआ है।
