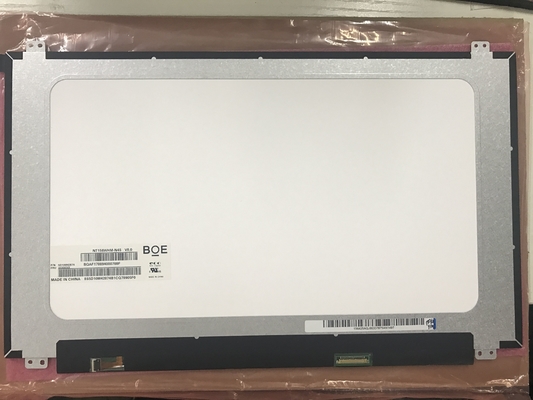

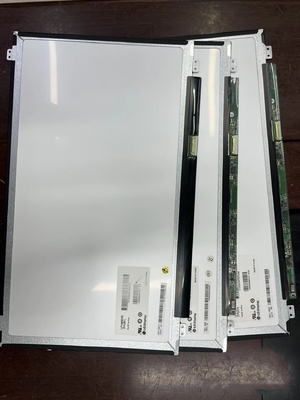

उत्पाद विवरण:
|
| ब्रांड: | बीओई | विकर्ण आकार: | 15.6" |
|---|---|---|---|
| संकल्प: | 1366(आरजीबी)×768, डब्ल्यूएक्सजीए 100पीपीआई | luminance: | 220 सीडी/एम² |
| देखने का दृष्टिकोण: | 45/45/20/40 (टाइप।) (CR≥10) | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमान: -20 ~ 60 डिग्री सेल्सियस ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस |
| मूलभूत जानकारी: | निर्माता | पैनल मॉडल 1 संगत | पैनल का प्रकार | उपनाम |
|---|---|---|---|---|
| NT1156WHM-N46 | a-Si TFT-LCD, एलसीएम | - | ||
| पर्यावरण | RoHS राज्य | ऑपरेटिंग टेम्प. | भंडारण तापमान. | कंपन स्तर |
| 0 ~ 50 °C | -20 ~ 60 °C |
| पैनल का आकारः | 15.6 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 1366 ((RGB) × 768, WXGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.084×0.252 मिमी | 0.252×0.252 मिमी [100PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 344.232×193.536 मिमी | - | 350.73×205.64 मिमी | 3.0/5.4 (प्रकार/अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:9 (W: H) | परिदृश्य प्रकार | पतला (PCBA घुमावदार, T≤3.0mm) | |
| फिक्सेशनः | बिना | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 380 ग्राम (अधिकतम) | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 220 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 500१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 45/45/20/40 (प्रकार) | 6 बजे | 12 (टाइप) ((Tr+Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| ४५% | 63% | 47% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 47% | 34% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.25/1.54 (अधिकतम) | ||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 212/303mA (प्रकार/अधिकतम) | 3.3V (टाइप.) | 0.7/1.0W (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| कनेक्टर | ईडीपी (1 लेन), ईडीपी12, HBR1 (2.7G/लेन) | |||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| एसटीएम | MSAK24025P30 | 1 पीसी | 0.5 मिमी | 30 पिन | EDP-30P1L-030J | |
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार (नीचे की ओर) | चार तार | 9S4P | 15K ((मिन.) | - | |
| WLED इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 20mA (टाइप.) | 27.0V (अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | सिग्नल इंटरफ़ेस में शामिल | एलईडी ड्राइवर के साथ | ||||
| ड्राइवर इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| - | 5.0/12.0/21.0V (मिन./प्रकार./अधिकतम) | 2.6W (अधिकतम) | ||||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 344.232 ((W) × 193.536 ((H) मिमी का सक्रिय क्षेत्र, 350.73 ((W) × 205.64 ((H) × 5.4 ((D) मिमी का रूपरेखा आकार है,Antiglare के सतह उपचार के साथ, हार्ड कोटिंग (3 एच), शुद्ध वजन 380g (अधिकतम.), आकार स्टाइल स्लिम (पीसीबीए बेंट, टी≤3.0 मिमी). एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में, NT156WHM-N46 220 cd/m2 डिस्प्ले चमक 500 प्रदान कर सकता है:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 45/45/20/40 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 12 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 45% रंग पैमाना (एनटीएससी) का प्रदर्शन भी होता है।इस उत्पाद ने 9S4P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार (नीचे की तरफ) के रूप में रखा गया था और 15K घंटे का कामकाजी जीवन समय है, एलईडी ड्राइवर के साथ। NT156WHM-N46 ईडीपी (1 लेन) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3.3V (टाइप) की बिजली आपूर्ति वोल्टेज के साथ 30 पिन कनेक्टर द्वारा जुड़ा हुआ है।
