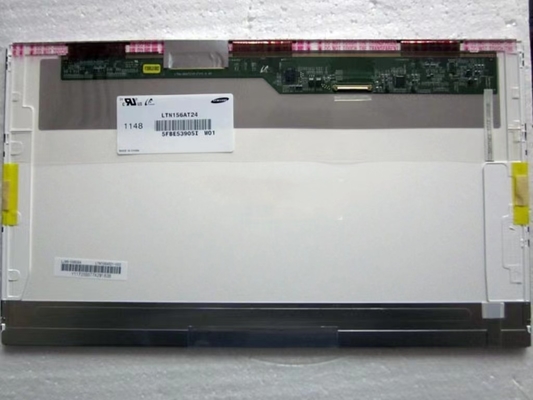

उत्पाद विवरण:
|
| ब्रांड: | सैमसंग | विकर्ण आकार: | 15.6" |
|---|---|---|---|
| संकल्प: | 1366(आरजीबी)×768, डब्ल्यूएक्सजीए 100पीपीआई | luminance: | 220 सीडी/एम² |
| देखने का दृष्टिकोण: | 45/45/15/30 (टाइप.)(सीआर≥10) | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमान: -20 ~ 60 डिग्री सेल्सियस ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस |
| मूलभूत जानकारी: | ब्रांड | मॉडल 16 संगत | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| LTN156AT24-W01 | a-Si TFT-LCD, एलसीएम | SEC324A | ||
| विश्वसनीयताः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
| 0 ~ 50 °C | -20 ~ 60 °C |
| पैनल का आकारः | 15.6 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 1366 ((RGB) × 768, WXGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.084×0.252 मिमी | 0.252×0.252 मिमी [100PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W×H) | रूपरेखा गहराई |
| 344.232×193.536 मिमी | 348.8×197.0 मिमी | 359.3×209.5 मिमी | 5.1/5.5 (प्रकार/अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:9 (W: H) | परिदृश्य प्रकार | कंकड़ (PCBA घुमावदार, T≥5.2mm) | |
| फिक्सेशनः | बाएं, दाएं bezel पर साइड माउंटिंग छेद (8-M2) | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 450 ग्राम (अधिकतम) | चमक (धुंध 0%), हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 220 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 400१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 45/45/15/30 (प्रकार) | 6 बजे | 16 (टाइप) ((Tr+Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| ६०% | 79% | 62% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 62% | ४५% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.70 (अधिकतम) | ||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 240/264mA (प्रकार/अधिकतम) | 3.3V (टाइप.) | 0.79W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| कनेक्टर | एलवीडीएस (1 ch, 6-बिट) | |||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| I-PEX | 20455-040E-12 | 1 पीसी | 0.5 मिमी | 40 पिन | LVDS-40P1C6B-040B | |
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 1 स्ट्रिंग | 4S1P | 10K ((मिन.) | - | |
| WLED इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 115 एमए (टाइप.) | 26.4V (प्रकार) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | सिग्नल इंटरफ़ेस में शामिल | एलईडी ड्राइवर के साथ | ||||
| ड्राइवर इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| - | 6.0/12.0/24.0V (मिन./प्रकार./अधिकतम) | 3.9W (अधिकतम) | ||||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 344.232 ((W) × 193.536 ((H) मिमी का सक्रिय क्षेत्र, 359.3 ((W) × 209.5 ((H) × 5.5 ((D) मिमी का रूपरेखा आकार, 348 का देखने का क्षेत्र आकार है।8 ((W) × 197.0(H) मिमी, चमक (Haze 0%), हार्ड कोटिंग (3H), शुद्ध वजन 450g (Max.), कंकड़ के आकार के प्रकार (PCBA Bent, T≥5.2mm) के साथ सतह उपचार के साथ। एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में,LTN156AT24-W01 220 cd/m2 डिस्प्ले चमक 400 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 45/45/15/30 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 16 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 60% रंग व्यास (एनटीएससी) का प्रदर्शन भी होता है।यह उत्पाद 4S1P WLED को अपनाया है क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया है और 10K घंटे का कार्य जीवन समय है, एलईडी ड्राइवर के साथ। LTN156AT24-W01 एलवीडीएस (1 ch, 6-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 40 पिन कनेक्टर द्वारा 3.3V (टाइप.) की बिजली आपूर्ति वोल्टेज के साथ जुड़ा हुआ है।
