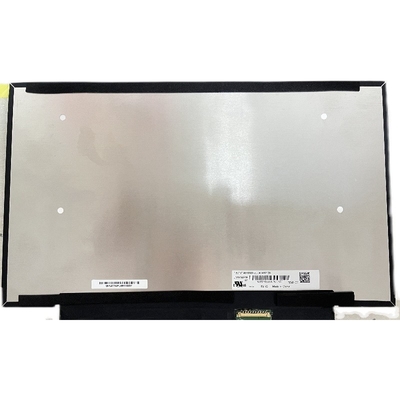

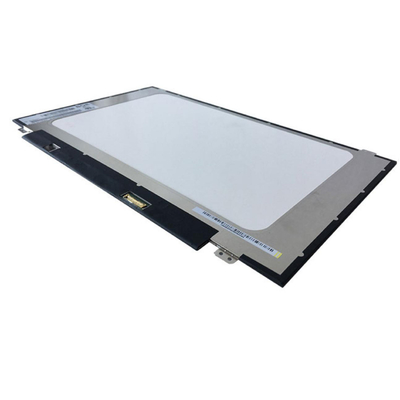

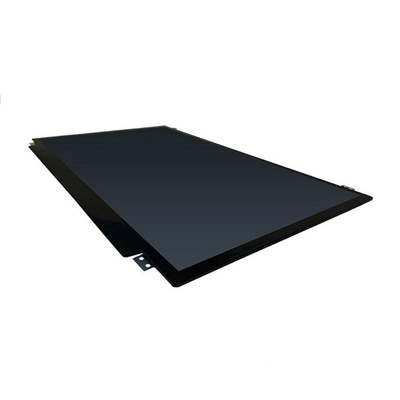

उत्पाद विवरण:
|
| Brand: | BOE | Diagonal Size: | 14.0" |
|---|---|---|---|
| Resolution: | 1920(RGB)×1200, WUXGA 161PPI | Luminance: | 300 cd/m² |
| Viewing Angle: | 89/89/89/89 (Typ.)(CR≥10) | Max. Ratings: | Storage Temp.: -20 ~ 60 °C Operating Temp.: 0 ~ 50 °C |
| बुनियादी जानकारीः | पैनल ब्रांड | पैनल मॉडल | NV140WUM-T02 | |
|---|---|---|---|---|
| विकर्ण आकार | 14.0" | आवेदन | ||
| पैनल का प्रकार | a-Si TFT-LCD, एलसीएम | मॉडल उपनाम | BOE0A2F | |
| विश्वसनीयताः | ऑपरेटिंग टेम्प. | 0 ~ 50 °C | भंडारण तापमान. | -20 ~ 60 °C |
| RoHS राज्य | कंपन रेटिंग | 1.5G (14.7 m/s2) |
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 1920 ((RGB) × 1200 [WUXGA] | डॉट पिच | 0.05236×0.15708 मिमी (एच×वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.15708×0.15708 मिमी (H×V) [161PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र | 301.594×188.496 मिमी (एच×वी) | बेज़ेल क्षेत्र | - |
| रूपरेखा डिम. | 306.29×198.6 मिमी (एच×वी) | रूपरेखा गहराई | 3.0/5.1 (प्रकार/अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात | 16:10 (H:V) | आकृति शैली | पतला (PCBA घुमावदार, T≤3.0mm) | |
| टच स्क्रीनः | स्पर्श बिंदु | 10 अंक | टीपी संकेत | आई2सी (सहायता Win10, Win11) |
| टीपी नियंत्रक | नियंत्रक के साथ | टचस्क्रीन | सेल टच | |
| छेद और ब्रैकेटः | बिना | |||
| अन्य विशेषताएं: | वजन | 300 ग्राम (अधिकतम) | सतह | एंटीग्लेयर, हार्ड कोटिंग (3H) |
| मूलभूत जानकारी: | चमक | 300 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 1000१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 89/89/89/89 (प्रकार) | ऑप्टिकल मोड | HADS, आम तौर पर काला, संचरण | |
| देखने की दिशा | समरूपता | प्रतिक्रिया समय | 20 (टाइप) ((Tr+Td) (ms) | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.313; वाई:0.329 | रंग संख्याएँ | 16.7M (8-बिट) |
| रंग तापमान | 6485K | सफेद एकरूपता | 1.25/1.67 (अधिकतम) | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | 48% | एसआरजीबी | 65% कवरेज |
| एडोब आरजीबी | 50% कवरेज | डीसीआई-पी3 | 49% कवरेज | |
| रिक.2020 | 36% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| बैक-लाइट विशेषताएंः | दीपक का आकार | 5 तार | दीपक का प्रकार | WLED | जीवन काल | 15K ((मिन.) (घंटे) |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | - | राशि | 10S5P | स्थान | किनारा प्रकाश प्रकार | |
| इंटरफ़ेस विशेषताएं: | प्रकार | सिग्नल इंटरफ़ेस में शामिल | स्थान | - | दीपक चालक | एलईडी ड्राइवर के साथ |
| ड्राइवर इलेक्ट्रिकल: | वोल्टेज इनपुट | 5.0/12.0/21.0V (मिन./प्रकार./अधिकतम) | वर्तमान इनपुट | 217mA (अधिकतम) | ||
| उपभोग | 2.6W (अधिकतम) | |||||
| सिग्नल सिस्टमः | ईडीपी (2 लेन), ईडीपी12, HBR1 (2.7G/लेन) | तार्किक वोल्टेज | - | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 3.3V (टाइप.) | वर्तमान इनपुट | 176/200mA (प्रकार/अधिकतम) | ||
| उपभोग | 0.58/0.6W (प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | |||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| एसटीएम | MSAK24025P40 | 0.5 मिमी | 40 पिन | 1 पीसी | ||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 301.594 ((W) × 188.496 ((H) मिमी का सक्रिय क्षेत्र, 306.29 ((W) × 198.6 ((H) × 5.1 ((D) मिमी का रूपरेखा आकार है,Antiglare के सतह उपचार के साथ, हार्ड कोटिंग (3H), 300 ग्राम (अधिकतम) का शुद्ध वजन, स्लिम (PCBA बेंट, T≤3.0 मिमी) का आकार स्टाइल। एक HADS, सामान्य रूप से ब्लैक, ट्रांसमिसिव LCM उत्पाद के रूप में,NV140WUM-T02 300 cd/m2 डिस्प्ले चमक प्रदान कर सकता है 10001 ट्रांसमिसिव कंट्रास्ट रेशियो, 89/89/89/89 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 20 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 45% (एनटीएससी) रंग पैलेट का प्रदर्शन भी होता है।यह उत्पाद 10S5P WLED को अपनाया है क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 15K घंटे के कामकाजी जीवन समय है, एलईडी ड्राइवर के साथ. NV140WUM-T02 ईडीपी (2 लेन) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 40 पिन कनेक्टर द्वारा 3.3V (टाइप.) की बिजली आपूर्ति वोल्टेज के साथ जुड़ा हुआ है।
