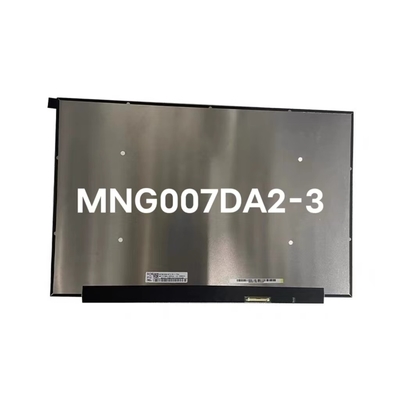

उत्पाद विवरण:
|
| ब्रांड: | सीएसओटी | विकर्ण आकार: | 16.0" |
|---|---|---|---|
| संकल्प: | 2560(आरजीबी)×1600, डब्ल्यूक्यूएक्सजीए 188पीपीआई | चमक: | 500 सीडी/वर्ग मीटर |
| देखने का दृष्टिकोण: | 89/89/89/89 (टाइप।) (CR≥10) | पर्यावरण: | Operating Temp.: 0 ~ 50 °C ; ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस; Storage Temp. |
| मूलभूत जानकारी: | ब्रांड | मॉडल | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| MNG007DA2-3 | LTPS टीएफटी-एलसीडी, एलसीएम | CSO1628 | ||
| विश्वसनीयताः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
| 0 ~ 50 °C | -20 ~ 60 °C |
| पैनल का आकारः | 160.0 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 2560 ((RGB) × 1600, WQXGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.04488×0.13464 मिमी | 0.13464×0.13464 मिमी [188PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 344.678×215.424 मिमी | - | 349.68×224.42 मिमी | 2.6/4.6 (प्रकार/अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:10 (W: H) | परिदृश्य प्रकार | पतला (PCBA घुमावदार, T≤3.0mm) | |
| फिक्सेशनः | बिना | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 325 ग्राम (अधिकतम) | एंटीग्लेयर, हार्ड कोटिंग (3H), रिफ्लेक्शन 6.5% (मैक्स.) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 500 cd/m2 (सामान्य), HDR400 | एफएफएस, आम तौर पर काला, ट्रांसमिटिव | 1200१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 89/89/89/89 (प्रकार) | समरूपता | 9 (प्रकार) ((Tr+Td), 3 (प्रकार) ((G से G) ((OD) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6485K | 1.07B (10-बिट) | एक्सः0.313; Y:0.329 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| 76% | १००% | 78% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 79% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.25/1.67 (अधिकतम) | ||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| - | 3.3V (टाइप.) | 2.15W (अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| कनेक्टर | ईडीपी (4 लेन), ईडीपी14 | |||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| I-PEX | 20455-040E-66 | 1 पीसी | 0.5 मिमी | 40 पिन | ||
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 6 तार | 12S6P | 15K ((मिन.) | - | |
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | सिग्नल इंटरफ़ेस में शामिल | एलईडी ड्राइवर के साथ | ||||
| ड्राइवर इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 377/390mA (प्रकार/अधिकतम) | 5.0/12.0/21.0V (मिन./प्रकार./अधिकतम) | 4.52/4.68W (प्रकार/अधिकतम) | ||||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 344.678 ((W) × 215.424 ((H) मिमी का सक्रिय क्षेत्र, 349.68 ((W) × 224.42 ((H) × 4.6 ((D) मिमी का रूपरेखा आकार है,Antiglare के सतह उपचार के साथ, हार्ड कोटिंग (3H), रिफ्लेक्शन 6.5% (Max.), 325g (Max.), का शुद्ध वजन, स्लिम (PCBA Bent, T≤3.0mm) का आकार स्टाइल। एक FFS, सामान्य रूप से ब्लैक, ट्रांसमिसिव LCM उत्पाद के रूप में,MNG007DA2-3 500 cd/m2 डिस्प्ले चमक 1200 प्रदान कर सकता है1 ट्रांसमिसिव कंट्रास्ट रेशियो, 89/89/89/89 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 9 (टाइप) (Tr+Td), 3 (टाइप) (G से G) (OD) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए एक 10-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 1.07B रंगों का एक पैलेट प्रस्तुत करता है, जिसमें रंग पैमाना 100% (एसआरजीबी) का प्रदर्शन भी होता है।यह उत्पाद 12S6P WLED को अपनाया है क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया है और 15K घंटे का कार्य जीवन समय है, एलईडी ड्राइवर के साथ। MNG007DA2-3 ईडीपी (4 लेन) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 40 पिन कनेक्टर द्वारा 3.3V (टाइप.) की बिजली आपूर्ति वोल्टेज के साथ जुड़ा हुआ है।
