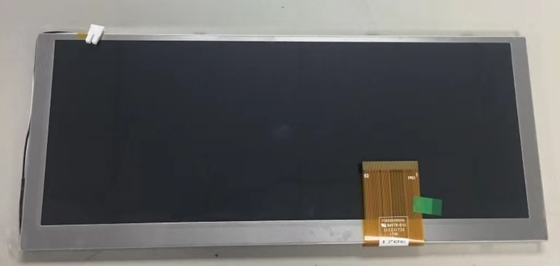

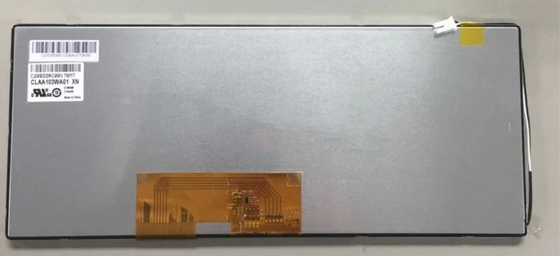

उत्पाद विवरण:
|
| ब्रांड: | सीपीटी | विकर्ण आकार: | 10.3" |
|---|---|---|---|
| संकल्प: | 1280 (आरजीबी) × 480, डीवीजीए 133 पीपीआई | चमक: | 800 cd/m2 |
| देखने का दृष्टिकोण: | 85/85/85/85 (टाइप।) (CR≥10) | पर्यावरण: | ऑपरेटिंग तापमानः -20 ~ 70 °C; भंडारण तापमानः -30 ~ 80 °C; कंपन स्तरः 2.9G (28.4 m/s2) |
| मूलभूत जानकारी: | निर्माता | पैनल मॉडल | पैनल का प्रकार | उपनाम |
|---|---|---|---|---|
| CLAA103WA01 XN | a-Si TFT-LCD, एलसीएम | - | ||
| पर्यावरण | RoHS राज्य | ऑपरेटिंग टेम्प. | भंडारण तापमान. | कंपन स्तर |
| -20 ~ 70 °C | -30 ~ 80 °C | 2.9G (28.4 m/s2) |
| मूलभूत जानकारी: | चमक (cd/m2) | देखने का कोण (L/R/U/D) | प्रतिक्रिया समय (मिमी) |
|---|---|---|---|
| 800 (टाइप) | 85/85/85/85 (प्रकार) | 25 (प्रकार) ((Tr+Td) | |
| सबसे अच्छा दृश्य | प्रदर्शन मोड | कंट्रास्ट अनुपात | |
| समरूपता | एचएफएफएस, आम तौर पर काला, ट्रांसमिटिव | 1000: 1 (प्रकार) (प्रसारण) | |
| डिस्प्ले रंगः | रंग तापमान | रंग प्रदर्शित करें | सफेद निर्देशांक |
| 7488K | 262K/16.7M (6-बिट / 8-बिट) | एक्सः0.300; Y:0.312 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| 75% | ९२% | 74% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 78% | 56% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| सफेद संस्करण: | 1.18/1.43 (प्रकार/अधिकतम) | ||
| प्रदर्शनः | थ्री-डी तकनीक | सूर्य के प्रकाश की दृश्यता | प्रतिबिंब |
| - | सूर्य के प्रकाश से पठनीय | ||
| पैनल का आकारः | 10.3 | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | पिक्सेल विन्यास | पिक्सेल पिच (मिमी) | डॉट पिच (मिमी) |
| 1280 ((RGB) × 480 [DVGA] | आरजीबी ऊर्ध्वाधर पट्टी | 0.1905×0.1905 [133PPI] | 0.0635×0.1905 | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (मिमी) | बेज़ेल क्षेत्रफल (मिमी) | रूपरेखा आयाम (मिमी) | रूपरेखा गहराई (मिमी) |
| 243.84 ((H) × 91.44 ((V) | 246.84 ((H) × 94.44 ((V) | 265.2 ((H) × 109.8 ((V) | 7.2±0.3 मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | अभिविन्यास | पहलू अनुपात | आकृति शैली |
| सपाट आयत | परिदृश्य प्रकार | 8(H:V) | ||
| घुड़सवारः | बिना | |||
| अन्य विवरण: | वजन | पैनल कवर | उपचार | |
| 260 ग्राम (टाइप) | - | एंटीग्लेयर (हेज 25%) | ||
| दीपक की विशेषताएं: | प्रकार | स्थान | मात्रा | आकार | जीवन (घंटे) | दीपक विनिमय |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 9S3P | सरणी | 30K ((मिनट) | - | |
| WLED इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
| 26.96±3.15V | 210mA (टाइप.) | 5.66W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | बैकलाइट ड्राइवर | प्रकार | |||
| - | नहीं | कनेक्टर | ||||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| जेएसटी | BHSR-02VS-1 | 3.5 मिमी | दो पिन | 1 पीसी | BLE-2PINS-AC | |
| पैनल ड्राइविंग इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
|---|---|---|---|---|---|---|
| 3.3/13.0/22.0/-6.0V (प्रकार) ((DVDD/AVDD/VGH/VGL) | 25/30/0.5/0.5mA (प्रकार) ((DIDD/AIDD/IGH/IGL) | 486.5/923.5mW (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | संकेत | प्रकार | |||
| - | एलवीडीएस (1 ch, 6/8-बिट) | एफपीसी | ||||
| एफपीसी विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| 0.5 मिमी | 60 पिन | 1 पीसी | ||||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 243.84 ((डब्ल्यू) × 91.44 ((एच) मिमी का सक्रिय क्षेत्र, 265.2 ((डब्ल्यू) × 109.8 ((एच) × 7.5 ((डी) मिमी का रूपरेखा आकार, 246 का देखने का क्षेत्र आकार है।84 ((W) × 94.44(H) मिमी, एंटीग्लेयर (हेज 25%) के सतह उपचार के साथ, 260g का शुद्ध वजन (टाइप) । एक HFFS, आम तौर पर काले, ट्रांसमिसिव एलसीएम उत्पाद के रूप में, CLAA103WA01 XN 800 cd/m2 डिस्प्ले चमक 1000 प्रदान कर सकता है:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 85/85/85/85 (टाइप) ((CR≥10) (एल/आर/यू/डी) देखने का कोण, सममित पर सबसे अच्छा देखने की दिशा, और 25 (टाइप) ((Tr+Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K/16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 70% रंग पैमाना (एनटीएससी) का प्रदर्शन भी होता है।इस उत्पाद ने 9S3P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 30K घंटे का कार्य जीवन समय हैCLAA103WA01 XN एलवीडीएस (1 ch, 6/8-बिट) का उपयोग करता है, जो कि सिग्नल इनपुट सिस्टम के रूप में है, जो 60 पिन एफपीसी द्वारा 3.3/13 के पावर सप्लाई वोल्टेज के साथ जुड़ा हुआ है।0/22.0/-6.0V (टाइप) ((DVDD/AVDD/VGH/VGL) ।
