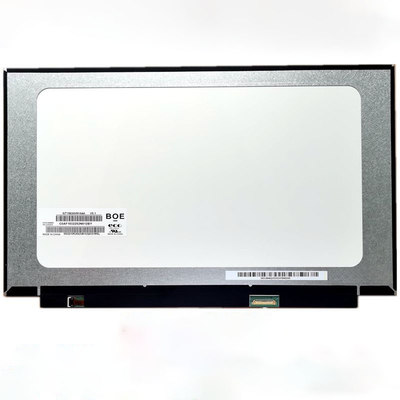

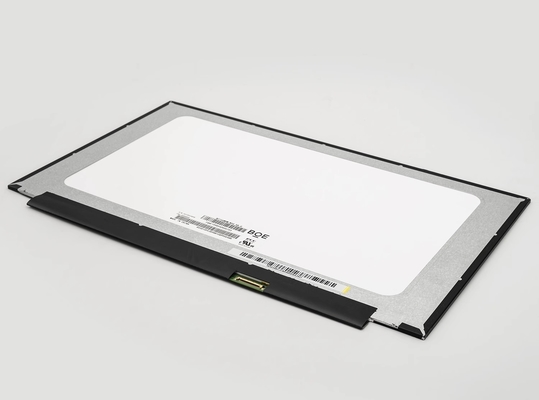

उत्पाद विवरण:
|
| ब्रांड: | बीओई | विकर्ण आकार: | 15.6" |
|---|---|---|---|
| संकल्प: | 1366(आरजीबी)×768, डब्ल्यूएक्सजीए 100पीपीआई | luminance: | 220 सीडी/एम² |
| देखने का दृष्टिकोण: | 45/45/20/40 (टाइप।) (CR≥10) | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमान: -20 ~ 60 डिग्री सेल्सियस ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस |
| मूलभूत जानकारी: | ब्रांड नाम | मॉडल का नाम 6 संगत | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|

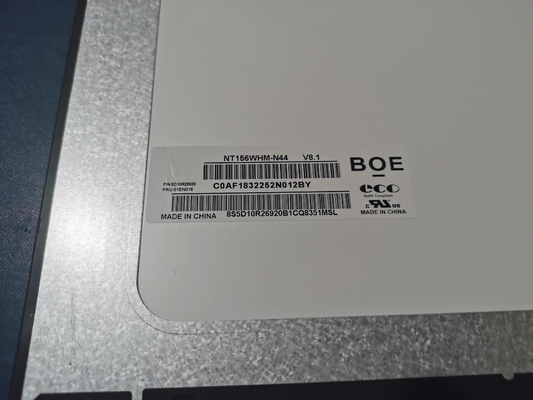

| NT1156WHM-N44 | a-Si TFT-LCD, एलसीएम | BOE076E | ||
| अधिकतम रेटिंगः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन स्तर |
| 0 ~ 50 °C | -20 ~ 60 °C |
| स्क्रीन का आकारः | 15.6" | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल संख्या | पिक्सेल प्रारूप | डॉट पिच (एच×वी) | पिक्सेल पिच (एच×वी) |
| 1366 ((RGB) × 768, WXGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.084×0.252 मिमी | 0.252×0.252 मिमी [100PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र (एच×वी) | बेज़ेल खोलना (एच×वी) | कुल आयाम (एच×वी) | समग्र गहराई |
| 344.232×193.536 मिमी | - | 350.96×216.75 मिमी | 3.05/3.2 (प्रकार/अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | पहलू अनुपात (H:V) | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:9 | परिदृश्य प्रकार | पतला (PCBA फ्लैट, T≤3.2mm) | |
| अन्य विनिर्देश | मास | पैनल कवर | सतह उपचार | |
| 360 ग्राम (अधिकतम) | - | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| छेद और ब्रैकेटः |
बिना
|
|||
| मूलभूत जानकारी: | चमक | कार्य मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 220 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 400१.१ (प्रकार) (प्रसारण) | |
| अच्छा दृश्य | देखने का कोण | प्रतिक्रिया समय | |
| 6 बजे | 45/45/20/40 (प्रकार) | 12 (टाइप) ((Tr+Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमानः | समर्थन रंग | रंग समन्वय |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| 48% | ६७% | 50% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 50% | 36% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| सफेद एकरूपता: | 1.25/1.54 (अधिकतम) | ||
| बैक-लाइट विशेषताएंः | प्रकार | स्थान | जीवन (घंटे) | राशि | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 15K ((मिन.) | 9S4P | चार तार | - | |
| WLED इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
| 27.0V (अधिकतम) | 17.3mA (टाइप.) | |||||
| इंटरफ़ेस विशेषताएं: | डब्ल्यूएलईडी चालक राज्य | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| एलईडी ड्राइवर के साथ | सिग्नल इंटरफ़ेस में शामिल | - | ||||
| WLED ड्राइवर इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
| 5.0/12.0/21.0V (मिन./प्रकार./अधिकतम) | - | 2.52W (अधिकतम) | ||||
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| 3.3V (टाइप.) | 233/339mA (प्रकार/अधिकतम) | 0.77/1.12W (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | सिग्नल प्रकार | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||

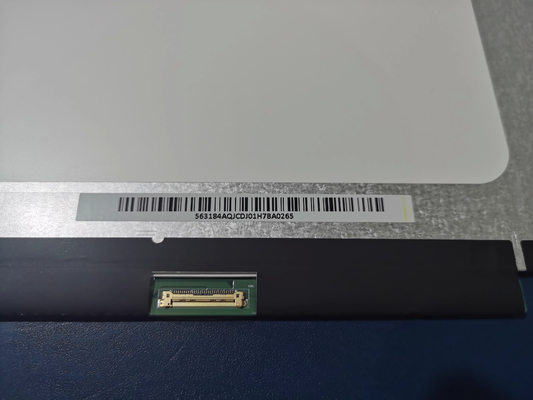

| ईडीपी (1 लेन), ईडीपी12, HBR1 (2.7G/लेन) | कनेक्टर | |||||
| इंटरफ़ेस विवरणः | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| एसटीएम | MSAK24025P30 | 1 पीसी | 30 पिन | 0.5 मिमी | EDP-30P1L-030A | |
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 344.232 ((W) × 193.536 ((H) मिमी का सक्रिय क्षेत्र, 350.96 ((W) × 216.75 ((H) × 3.2 ((D) मिमी का रूपरेखा आकार है,Antiglare के सतह उपचार के साथ, हार्ड कोटिंग (3H), 360g का शुद्ध वजन (अधिकतम.), स्लिम (PCBA फ्लैट, T≤3.2mm) के आकार के प्रकार। एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में, NT156WHM-N44 220 cd/m2 डिस्प्ले चमक 400 प्रदान कर सकता है:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 45/45/20/40 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 12 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 45% रंग पैमाना (एनटीएससी) का प्रदर्शन भी होता है।इस उत्पाद ने 9S4P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप के रूप में रखा गया था और 15K घंटे का कामकाजी जीवन समय है, एलईडी ड्राइवर के साथ। NT156WHM-N44 ईडीपी (1 लेन) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3.3V (टाइप) की बिजली आपूर्ति वोल्टेज के साथ 30 पिन कनेक्टर द्वारा जुड़ा हुआ है।
