उत्पाद विवरण:
|
| ब्रांड: | तीखा | विकर्ण आकार: | 13.4" |
|---|---|---|---|
| संकल्प: | 1920(आरजीबी)×1200 169पीपीआई | चमक: | 500 सीडी/वर्ग मीटर |
| देखने का दृष्टिकोण: | 89/89/89/89 (टाइप।) (CR≥10) | पर्यावरण: | Operating Temp.: 0 ~ 50 °C ; ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस; Storage Temp. |
| मूलभूत जानकारी: | निर्माता | पैनल मॉडल | पैनल का प्रकार | उपनाम |
|---|---|---|---|---|

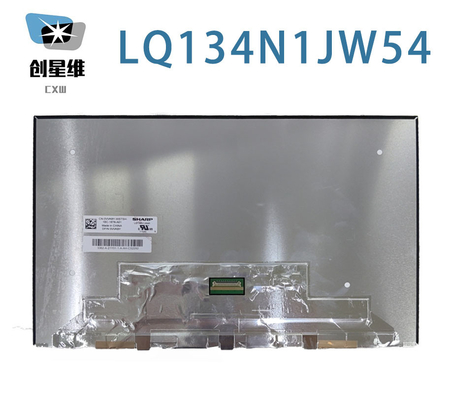

| LQ134N1JW54 | ऑक्साइड टीएफटी-एलसीडी, एलसीएम | SHP154F | ||
| पर्यावरण | RoHS राज्य | ऑपरेटिंग टेम्प. | भंडारण तापमान. | कंपन स्तर |
| 0 ~ 50 °C | -20 ~ 60 °C |
| मूलभूत जानकारी: | चमक (cd/m2) | देखने का कोण (L/R/U/D) | प्रतिक्रिया समय (मिमी) |
|---|---|---|---|
| 500 (टाइप) | 89/89/89/89 (प्रकार) | 30 (प्रकार) ((Tr+Td) | |
| सबसे अच्छा दृश्य | प्रदर्शन मोड | कंट्रास्ट अनुपात | |
| समरूपता | नया मोड2, सामान्य रूप से काला, ट्रांसमिशन | 1000: 1 (प्रकार) (प्रसारण) | |
| डिस्प्ले रंगः | रंग तापमान | रंग प्रदर्शित करें | सफेद निर्देशांक |
| 6485K | 16.7M (8-बिट) | एक्सः0.313; Y:0.329 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| ७१% | १००% | 74% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| सफेद संस्करण: | 1.25/1.53 (अधिकतम) | ||
| पैनल का आकारः | 13.4 | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | पिक्सेल विन्यास | पिक्सेल पिच (मिमी) | डॉट पिच (मिमी) |
| 1920 ((RGB) × 1200 | आरजीबी ऊर्ध्वाधर पट्टी | 0.150×0.150 [169PPI] | 0.050×0.150 | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (मिमी) | बेज़ेल क्षेत्रफल (मिमी) | रूपरेखा आयाम (मिमी) | रूपरेखा गहराई (मिमी) |
| 288 ((H) × 180 ((V) | - | 293.6 ((H) × 189.6 ((V) | 2.0/4.25 (टाइप./मैक्स.) मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | अभिविन्यास | पहलू अनुपात | आकृति शैली |
| सपाट आयत | परिदृश्य प्रकार | 16:10 (H:V) | पतला (PCBA घुमावदार, T≤3.0mm) | |
| घुड़सवारः | बिना | |||
| अन्य विवरण: | वजन | पैनल कवर | उपचार | |
| 195 ग्राम (अधिकतम) | - | चमकरोधी, हार्ड कोटिंग | ||
| दीपक की विशेषताएं: | प्रकार | स्थान | मात्रा | आकार | जीवन (घंटे) | दीपक विनिमय |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | - | - | 15K ((मिन.) | - | |
| इंटरफ़ेस विशेषताएं: | स्थान | बैकलाइट ड्राइवर | प्रकार | |||
| - | एलईडी ड्राइवर के साथ | सिग्नल इंटरफ़ेस में शामिल | ||||
| ड्राइवर इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | बिजली की खपत | |||
| 5.0/12.0/21.0V (मिन./प्रकार./अधिकतम) | 230/249mA (प्रकार/अधिकतम) | 2.78/2.89W (प्रकार/अधिकतम) | ||||
| पैनल ड्राइविंग इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
|---|---|---|---|---|---|---|
| 3.3V (टाइप.) | 246/300 एमए (प्रकार/अधिकतम) | 0.81/0.99W (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | संकेत | प्रकार | |||
| eDP (2 लेन), eDP1.4b, HBR2 (5.4G/लेन) | कनेक्टर | |||||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| I-PEX | 20682-040E-02 | 0.4 मिमी | 40 पिन | 1 पीसी | ||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 288 ((डब्ल्यू) × 180 ((एच) मिमी का सक्रिय क्षेत्र, 293.6 ((डब्ल्यू) × 189.6 ((एच) × 4.25 ((डी) मिमी का रूपरेखा आकार है,Antiglare के सतह उपचार के साथ, हार्ड कोटिंग, शुद्ध वजन 195g (अधिकतम.), आकार स्टाइल स्लिम (PCBA Bent, T≤3.0mm) का। एक नए मोड2, आम तौर पर ब्लैक, ट्रांसमिसिव LCM उत्पाद के रूप में,LQ134N1JW54 500 cd/m2 प्रदर्शन चमक 1000 प्रदान कर सकते हैं1 ट्रांसमिसिव कंट्रास्ट रेशियो, 89/89/89/89 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 30 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 16.7M रंगों का पैलेट प्रस्तुत करता है, जिसमें रंग पैलेट 10% (एसआरजीबी) का प्रदर्शन भी होता है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 15K घंटे के कामकाजी जीवन समय है, एलईडी ड्राइवर के साथ। LQ134N1JW54 ईडीपी (2 लेन) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3.3V (टाइप) की बिजली आपूर्ति वोल्टेज के साथ 40 पिन कनेक्टर द्वारा जुड़ा हुआ है।
