उत्पाद विवरण:
|
| ब्रांड: | बीओई | विकर्ण आकार: | 12.1" |
|---|---|---|---|
| संकल्प: | 800(आरजीबी)×600, एसवीजीए 82पीपीआई | रूपरेखा (मिमी): | 279 (डब्ल्यू) × 209 (एच) × 9.3 (डी) |
| luminance: | 400 (टाइप)(सीडी/एम²) | देखने का दृष्टिकोण: | 80/80/65/75 (प्रकार) ((CR≥10) |
| Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -30 ~ 80 °C संचालन तापमानः -20 ~ 70 °C |
| मूलभूत जानकारी: | ब्रांड | मॉडल 1 संगत | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|

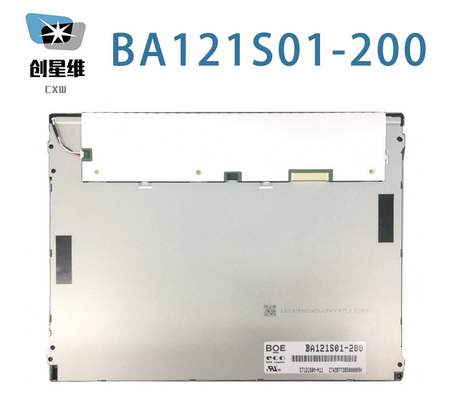

| BA121S01-200 | a-Si TFT-LCD, एलसीएम | ET121S0M-N11 | ||
| विश्वसनीयताः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
| -20 ~ 70 °C | -30 ~ 80 °C |
| पैनल का आकारः | 12.1 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 800 ((RGB) × 600, SVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.1025×0.3075 मिमी | 0.3075×0.3075 मिमी [82PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 246×184.5 मिमी | 249.05×188.30 मिमी | 279×209 मिमी | 5.73/9.3 (प्रकार/अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 4३ (डब्ल्यू: एच) | परिदृश्य प्रकार | ||
| फिक्सेशनः | बाएं, दाएं bezel पर चेहरे माउंटिंग छेद (6-Φ3.4) | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 500 ग्राम (अधिकतम) | एंटीग्लेयर (हेज 25%) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 400 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 800१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 80/80/65/75 (प्रकार) ((CR≥10) | बारह बजे | 30 (टाइप) (Tr+Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6485K | 262K/16.7M (6-बिट / 6-बिट + Hi-FRC) | एक्सः0.313; Y:0.329 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| ५५% | 77% | 57% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 57% | 41% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.25/1.33 (प्रकार/अधिकतम) ((9 अंक) | ||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| - | 3.3V (टाइप.) | 0.4/0.45W (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
 |
कनेक्टर | एलवीडीएस (1 ch, 6/8-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| एसटीएम | MSB240420HEA | 1 पीसी | 1.25 मिमी | 20 पिन | LVDS-20P1C8B-080B | |
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | - | - | 30K ((मिनट) | - | |
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | कनेक्टर | एलईडी ड्राइवर के साथ | ||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| एसटीएम | MSB24038P5 | 1 पीसी | 1.25 मिमी | 5 पिन | ||
| ड्राइवर इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| - | 12.0±0.5V | |||||

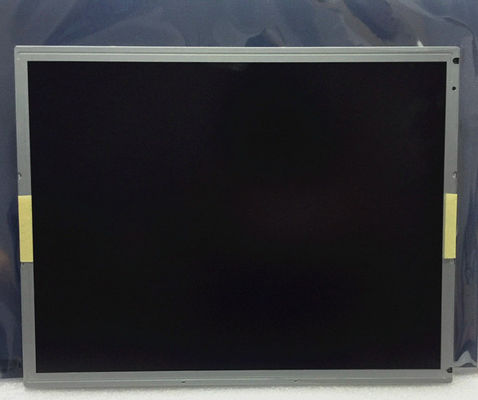

जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 246 ((डब्ल्यू) × 184.5 ((एच) मिमी का सक्रिय क्षेत्र, 279 ((डब्ल्यू) × 209 ((एच) × 9.3 ((डी) मिमी का रूपरेखा आकार, 249.05 ((डब्ल्यू) × 188 का देखने का क्षेत्र आकार है।30 ((H) मिमी, एंटीग्लेयर (हेज 25%) के सतह उपचार के साथ, 500 ग्राम (अधिकतम) का शुद्ध वजन। एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में, BA121S01-200 400 cd/m2 डिस्प्ले चमक 800 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 80/80/65/75 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 12 बजे सबसे अच्छा देखने की दिशा, और 30 (टाइप) (Tr+Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 6-बिट + हाय-एफआरसी ग्रे स्केल संकेत के साथ निर्धारित की जाती है, इस प्रकार 262K/16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 55% (एनटीएससी) रंग पैलेट का प्रदर्शन भी होता है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 30K घंटे का कार्य जीवन समय है, एलईडी ड्राइवर के साथ. BA121S01-200 LVDS (1 ch, 6/8-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टरम है, जो 20 पिन कनेक्टर द्वारा 3.3V (टाइप) की बिजली आपूर्ति वोल्टेज के साथ जुड़ा हुआ है।
