उत्पाद विवरण:
|
| ब्रांड: | बीओई | विकर्ण आकार: | 10.4" |
|---|---|---|---|
| संकल्प: | 800(आरजीबी)×600, एसवीजीए 96पीपीआई | रूपरेखा मंद।: | 236(एच)×176.9(वी)×5.9(डी) मिमी |
| luminance: | 350 cd/m² (टाइप।) | देखने का दृष्टिकोण: | 80/80/65/75 (प्रकार) ((CR≥10) |
| पर्यावरण: | Operating Temperature: -20 ~ 70 °C ; ऑपरेटिंग तापमान: -20 ~ 70 डिग्री सेल्सियस; Sto |
| मूलभूत जानकारी: | ब्रांड नाम | मॉडल का नाम | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| ET104S0M-N15 | a-Si TFT-LCD, एलसीएम | - | ||
| अधिकतम रेटिंगः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन स्तर |
| -20 ~ 70 °C | -30 ~ 80 °C |
| स्क्रीन का आकारः | 10.4 | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल संख्या | पिक्सेल प्रारूप | डॉट पिच (एच×वी) | पिक्सेल पिच (एच×वी) |
| 800 ((RGB) × 600, SVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.088×0.264 मिमी | 0.264×0.264 मिमी [96PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र (एच×वी) | बेज़ेल खोलना (एच×वी) | कुल आयाम (एच×वी) | समग्र गहराई |
| 211.2×158.4 मिमी | 215×162 मिमी | 236×176.9 मिमी | 5.6±0.3 मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | पहलू अनुपात (H:V) | अभिविन्यास | आकृति शैली |
| सपाट आयत | 4:3 | परिदृश्य प्रकार | ||
| अन्य विनिर्देश | मास | पैनल कवर | सतह उपचार | |
| 300 ग्राम (अधिकतम) | - | एंटीग्लेयर (हेज 25%) | ||
| छेद और ब्रैकेटः | चेहरे के लिए घुड़सवार छेद (4-Φ2.5, 2-R1.25) बाईं ओर, दाईं ओर | |||
| मूलभूत जानकारी: | चमक | कार्य मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 350 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 800१.१ (प्रकार) (प्रसारण) | |
| अच्छा दृश्य | देखने का कोण | प्रतिक्रिया समय | |
| बारह बजे | 80/80/65/75 (प्रकार) ((CR≥10) | 30 (टाइप) (Tr+Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमानः | समर्थन रंग | रंग समन्वय |
| 8455K | 262K/16.7M (6-बिट / 6-बिट + Hi-FRC) | एक्सः0.284; Y:0.320 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| 57% | 78% | ६०% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 59% | ४३% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| सफेद एकरूपता: | 1.25/1.43 (प्रकार/अधिकतम) | ||
| बैक-लाइट विशेषताएंः | प्रकार | स्थान | जीवन (घंटे) | राशि | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार (ऊपरी पक्ष) | 30K ((मिनट) | 6S4P | सरणी | - | |
| WLED इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
| 19.2/19.8V (प्रकार/अधिकतम) | 100 एमए (टाइप.) | 1.92/1.98W (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | डब्ल्यूएलईडी चालक राज्य | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| नहीं | कनेक्टर | - | ||||
| इंटरफ़ेस विवरण | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| जेएसटी | BHSR-02VS-1 | 1 पीसी | दो पिन | 3.5 मिमी | BLE-2PINS-AC | |
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| 3.3V (टाइप.) | 150/180mA (प्रकार/अधिकतम) | 0.50/0.59W (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | सिग्नल प्रकार | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| एलवीडीएस (1 ch, 6/8-बिट) | कनेक्टर | - | ||||
| इंटरफ़ेस विवरणः | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| एसटीएम | MSB24013P20 | 1 पीसी | 20 पिन | 1.0 मिमी | ||

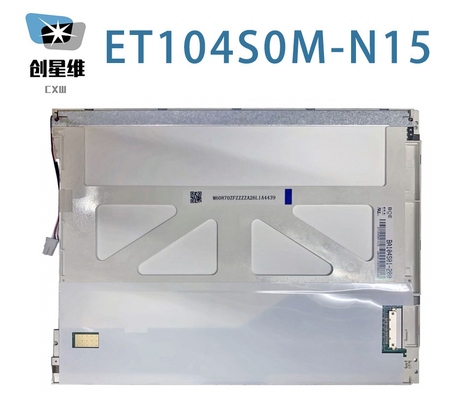

जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 211.2 ((डब्ल्यू) × 158.4 ((एच) मिमी का सक्रिय क्षेत्र, 236 ((डब्ल्यू) × 176.9 ((एच) × 5.9 ((डी) मिमी का रूपरेखा आकार है,देखने के क्षेत्र का आकार 215 ((W) × 162 ((H) मिमी, एंटीग्लेयर (हेज 25%) के सतह उपचार के साथ, 300 ग्राम (अधिकतम) का शुद्ध वजन। एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में, ET104S0M-N15 350 cd/m2 डिस्प्ले चमक 800 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 80/80/65/75 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 12 बजे सबसे अच्छा देखने की दिशा, और 30 (टाइप) (Tr+Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 6-बिट + हाय-एफआरसी ग्रे स्केल संकेत के साथ निर्धारित की जाती है, इस प्रकार 262K/16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 55% (एनटीएससी) रंग पैलेट का प्रदर्शन भी होता है।इस उत्पाद ने 6S4P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप (शीर्ष पक्ष) के रूप में रखा गया था और 30K घंटे का कामकाजी जीवन समय हैET104S0M-N15 एलवीडीएस (1 ch, 6/8-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3 के बिजली आपूर्ति वोल्टेज के साथ 20 पिन कनेक्टर द्वारा जुड़ा हुआ है।3V (प्रकार)
