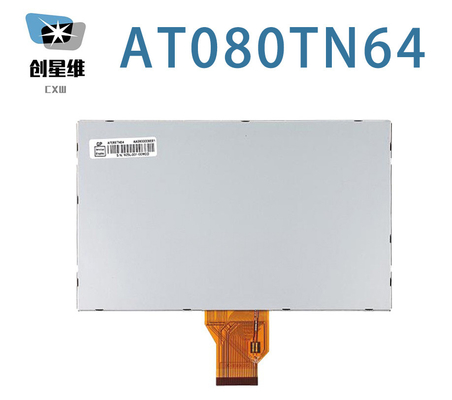

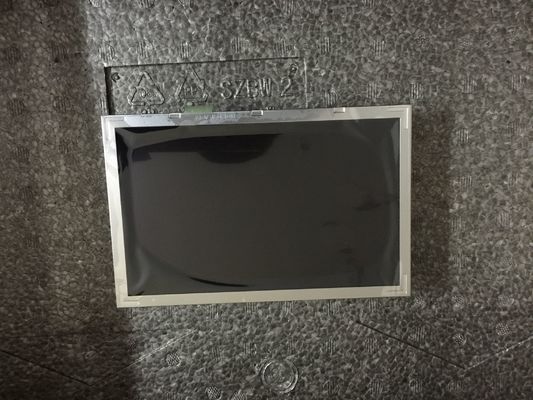

उत्पाद विवरण:
|
| ब्रांड: | CHIMEI इनोलक्स | विकर्ण आकार: | 8.0" |
|---|---|---|---|
| संकल्प: | 800 ((RGB) × 480, | रूपरेखा मंद।: | 192.8 ((H) × 116.9 ((V) × 6.7 ((D) मिमी |
| luminance: | 450 cd/m² (टाइप।) | देखने का दृष्टिकोण: | 70/70/50/70 (टाइप।) (CR≥10) |
| पर्यावरण: | परिचालन तापमानः -30 ~ 85 °C; भंडारण तापमानः -30 ~ 85 °C |
| मूलभूत जानकारी: | निर्माता | पैनल मॉडल | पैनल का प्रकार | उपनाम |
|---|---|---|---|---|
| AT080TN64 | a-Si TFT-LCD, एलसीएम | - | ||
| पर्यावरण | RoHS राज्य | ऑपरेटिंग टेम्प. | भंडारण तापमान. | कंपन स्तर |
| -30 ~ 85 °C | -30 ~ 85 °C |
| मूलभूत जानकारी: | चमक (cd/m2) | देखने का कोण (L/R/U/D) | प्रतिक्रिया समय (मिमी) |
|---|---|---|---|
| 450 (टाइप) | 70/70/50/70 (प्रकार) | 10/15 (टाइप) | |
| सबसे अच्छा दृश्य | प्रदर्शन मोड | कंट्रास्ट अनुपात | |
| 6 बजे | टीएन, सामान्य रूप से सफेद, संचरण | 500: 1 (सामान्य) (प्रसारण) | |
| डिस्प्ले रंगः | रंग तापमान | रंग प्रदर्शित करें | सफेद निर्देशांक |
| 6638K | 262K/16.2M (6-बिट / 6-बिट + डिथरिंग) | एक्सः0.310; Y:0.330 | |
| सफेद संस्करण: | 1.33/1.43 (प्रकार/अधिकतम) | ||
| पैनल का आकारः | 8.0" | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | पिक्सेल विन्यास | पिक्सेल पिच (मिमी) | डॉट पिच (मिमी) |
| 800 ((RGB) × 480 [WVGA] | आरजीबी ऊर्ध्वाधर पट्टी | 0.2208×0.2070 [116PPI] | 0.0736×0.2070 | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (मिमी) | बेज़ेल क्षेत्रफल (मिमी) | रूपरेखा आयाम (मिमी) | रूपरेखा गहराई (मिमी) |
| 176.64 ((H) × 99.36 ((V) | 180.1 ((H) × 103.4 ((V) | 192.8 ((H) × 116.9 ((V) | 6.4±0.3 मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | अभिविन्यास | पहलू अनुपात | आकृति शैली |
| सपाट आयत | परिदृश्य प्रकार | 16:9 (H:V) | ||
| अन्य विवरण: | वजन | पैनल कवर | उपचार | |
| 245 ग्राम (टाइप) | - | अँटीग्लास | ||
| दीपक की विशेषताएं: | प्रकार | स्थान | मात्रा | आकार | जीवन (घंटे) | दीपक विनिमय |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 3S12P | सरणी | 20K ((मिन.) | - | |
| WLED इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
| 9.3±0.9V | 240±24mA | 2.232W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | बैकलाइट ड्राइवर | प्रकार | |||
| - | नहीं | सिग्नल इंटरफ़ेस में शामिल | ||||
| पैनल ड्राइविंग इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
|---|---|---|---|---|---|---|
| 3.3/10.4/16.0/-7.0V (प्रकार) | 4.0/20.0/0.2/0.2mA (प्रकार) ((DIDD/AIDD/IGH/IGL) | 0.226W (टाइप.) | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज | 0≤0.1DVDD≤0.3DVDD; 0.7DVDD≤0.9DVDD≤DVDD | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | संकेत | प्रकार | |||
| - | समानांतर आरजीबी (1 ch, 6/8-बिट) | एफपीसी | ||||
| एफपीसी विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| 0.5 मिमी | 50 पिन | 1 पीसी | DRGB-50P1C8B-115A | |||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 176.64 ((डब्ल्यू) × 99.36 ((एच) मिमी का सक्रिय क्षेत्र, 192.8 ((डब्ल्यू) × 116.9 ((एच) × 6.7 ((डी) मिमी का रूपरेखा आकार, 180 का देखने का क्षेत्र आकार है।1 ((W) × 103.4 ((H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, शुद्ध वजन 245g (टाइप) । एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में, AT080TN64 450 cd/m2 डिस्प्ले चमक 500 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 70/70/50/70 (प्रकार) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 10/15 (प्रकार) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 6-बिट + डिथरिंग ग्रे स्केल संकेत के साथ निर्धारित की जाती है, इस प्रकार 262K/16.2M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें रंग पैमाना 50% (एनटीएससी) का प्रदर्शन भी होता है।यह उत्पाद 3S12P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 20K घंटे का कार्य जीवन समय है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता होती है। AT080TN64 इसके सिग्नल इनपुट सिस्टम के रूप में समानांतर आरजीबी (1 ch, 6/8-बिट) का उपयोग करता है, जिसे 50 पिन एफपीसी द्वारा 3 के बिजली आपूर्ति वोल्टेज के साथ जोड़ा जाता है।3/10.4/16.0/-7.0V (प्रकार) (DVDD/AVDD/VGH/VGL)
