उत्पाद विवरण:
|
| ब्रांड: | CHIMEI इनोलक्स | विकर्ण आकार: | 8.0" |
|---|---|---|---|
| संकल्प: | 1024 (आरजीबी) × 600, डब्ल्यूएसवीजीए 148 पीपीआई | सक्रिय क्षेत्र: | 176.64 (डब्ल्यू) × 99.36 (एच) मिमी |
| 176.64 (डब्ल्यू) × 99.36 (एच) मिमी: | 192.8(डब्ल्यू)×116.9(एच) ×6.7(डी) मिमी | चमक: | 500 cd/m² (टाइप।) |
| देखने का दृष्टिकोण: | 75/75/70/75 (टाइप.)(सीआर≥10) | वातावरण: | ऑपरेटिंग तापमानः -20 ~ 80 °C; भंडारण तापमानः -30 ~ 80 °C |
| मूलभूत जानकारी: | ब्रांड | मॉडल | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|

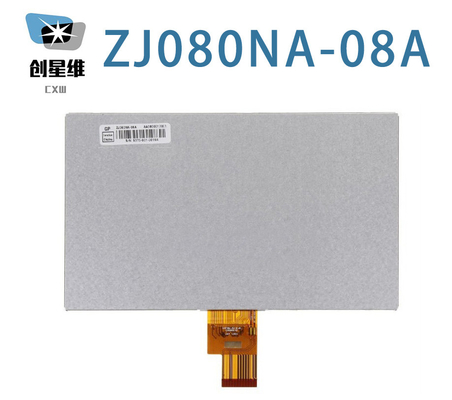

| ZJ080NA-08A | a-Si TFT-LCD, एलसीएम | - | ||
| विश्वसनीयताः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
| -20 ~ 80 °C | -30 ~ 80 °C |
| पैनल का आकारः | 80.0 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 1024 ((RGB) × 600, WSVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.0575×0.1656 मिमी | 0.1725×0.1656 मिमी [148PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 176.64×99.36 मिमी | 179.84×103.16 मिमी | 192.8×116.9 मिमी | 6.4±0.3 मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:9 (W: H) | परिदृश्य प्रकार | ||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 0.23 किलोग्राम (टाइप.) | |||
| पैनल का आकारः | 80.0 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 1024 ((RGB) × 600, WSVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.0575×0.1656 मिमी | 0.1725×0.1656 मिमी [148PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 176.64×99.36 मिमी | 179.84×103.16 मिमी | 192.8×116.9 मिमी | 6.4±0.3 मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:9 (W: H) | परिदृश्य प्रकार | ||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 0.23 किलोग्राम (टाइप.) | |||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 38/21/0.3/0.29mA (प्रकार) ((IDD/AIDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (प्रकार) ((वीडीडी/एवीडीडी/वीजीएच/वीएचएल) | 0.39W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | एफपीसी | एलवीडीएस (1 ch, 8-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| 1 पीसी | 0.5 मिमी | 40 पिन | ||||
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | - | - | 20K ((टाइप) | - | |
| WLED इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 360/420mA (प्रकार/अधिकतम) | 9.9/10.5V (प्रकार/अधिकतम) | 3.56W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | सिग्नल इंटरफ़ेस में शामिल | नहीं | ||||
इसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 176.64 ((डब्ल्यू) × 99.36 ((एच) मिमी का सक्रिय क्षेत्र, 192.8 ((डब्ल्यू) × 116.9 ((एच) × 6.7 ((डी) मिमी का रूपरेखा आकार, 179 का देखने का क्षेत्र आकार है।84 ((W) × 103.16(H) मिमी, शुद्ध वजन 0.23Kgs (टाइप). एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में, ZJ080NA-08A 500 cd/m2 डिस्प्ले चमक 700:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 75/75/70/75 (टाइप.) ((CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा दृश्य दिशा, और प्रतिक्रिया समय 10/20 (Typ.) ((Tr/Td) ms. ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है,इस प्रकार 16 का एक पैलेट प्रस्तुत करता है.7M रंगों, भी रंग पैमाना 70% (एनटीएससी) के प्रदर्शन के साथ। यह उत्पाद WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 20K घंटे का कार्य जीवन समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है. ZJ080NA-08A LVDS (1 ch, 8-bit) का उपयोग सिग्नल इनपुट सिस्टम के रूप में करता है, जो 3.3/11.0/20.0/-6.8V (टाइप) के पावर सप्लाई वोल्टेज के साथ 40 पिन FPC से जुड़ा होता है।
