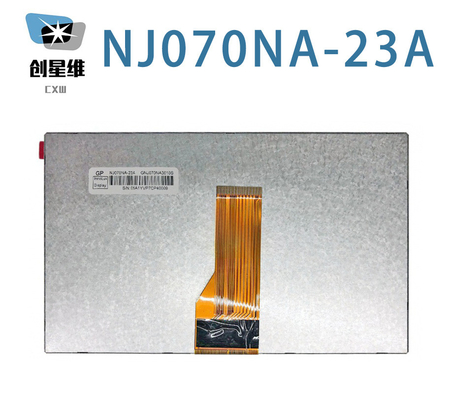

NJ070NA-23A Innolux 7.0" 1024 ((RGB) × 600, 500 cd/m2 औद्योगिक एलसीडी डिस्प्ले

NJ070NA-23A Innolux 7.0" 1024 ((RGB) × 600, 500 cd/m2 औद्योगिक एलसीडी डिस्प्ले
NJ070NA-23A Innolux 7.0" 1024 ((RGB) × 600, 500 cd/m2 औद्योगिक एलसीडी डिस्प्ले NJ070NA-23A Innolux 7.0" 1024 ((RGB) × 600, 500 cd/m2 औद्योगिक एलसीडी डिस्प्ले NJ070NA-23A Innolux 7.0" 1024 ((RGB) × 600, 500 cd/m2 औद्योगिक एलसीडी डिस्प्ले

बड़ी छवि :  NJ070NA-23A Innolux 7.0" 1024 ((RGB) × 600, 500 cd/m2 औद्योगिक एलसीडी डिस्प्ले

उत्पाद विवरण:
उत्पत्ति के प्लेस: चीन
ब्रांड नाम: Innolux
प्रमाणन: ISO9001
मॉडल संख्या: NJ070NA-23A
भुगतान & नौवहन नियमों:
न्यूनतम आदेश मात्रा: 1 पीसीएस
पैकेजिंग विवरण: मानक पैकिंग
प्रसव के समय: 1-2 दिन
भुगतान शर्तें: TT/PAYPAL/ESCROW/Western Union

NJ070NA-23A Innolux 7.0" 1024 ((RGB) × 600, 500 cd/m2 औद्योगिक एलसीडी डिस्प्ले

वर्णन
ब्रांड: Innolux विकर्ण आकार: 7.0"
संकल्प: 1024(आरजीबी)×600, डब्ल्यूएसवीजीए 170पीपीआई सक्रिय क्षेत्र:
चमक: 500 cd/m² (टाइप।) देखने का दृष्टिकोण: 80/80/60/70 (प्रकार)
पर्यावरण: Operating Temp.: -20 ~ 70 °C ; ऑपरेटिंग तापमान: -20 ~ 70 डिग्री सेल्सियस; Storage T

इनोलक्स NJ070NA-23A अनुप्रयोग विशेषताएं

मूलभूत जानकारी: निर्माता पैनल मॉडल पैनल का प्रकार उपनाम
  NJ070NA-23A a-Si TFT-LCD, एलसीएम -
पर्यावरण RoHS राज्य ऑपरेटिंग टेम्प. भंडारण तापमान. कंपन स्तर
  -20 ~ 70 °C -30 ~ 80 °C



Innolux NJ070NA-23A ऑप्टिकल विशेषताएं

मूलभूत जानकारी: चमक (cd/m2) देखने का कोण (L/R/U/D) प्रतिक्रिया समय (मिमी)
500 (टाइप) 80/80/60/70 (प्रकार) 10/15 (टाइप)
सबसे अच्छा दृश्य प्रदर्शन मोड कंट्रास्ट अनुपात
6 बजे टीएन, सामान्य रूप से सफेद, संचरण 800: 1 (टाइप) (प्रसारण)
डिस्प्ले रंगः रंग तापमान रंग प्रदर्शित करें सफेद निर्देशांक
6638K 262K/16.7M (6-बिट / 8-बिट) एक्सः0.310; Y:0.330
सफेद संस्करण: 1.33/1.43 (प्रकार/अधिकतम)



Innolux NJ070NA-23A यांत्रिक विशेषताएं

पैनल का आकारः 7.0"
पिक्सेल विशेषताएंः पिक्सेल प्रारूप पिक्सेल विन्यास पिक्सेल पिच (मिमी) डॉट पिच (मिमी)
1024 ((RGB) × 600 [WSVGA] आरजीबी ऊर्ध्वाधर पट्टी 0.1506×0.1432 [170PPI] 0.0502×0.1432
यांत्रिक आकारः सक्रिय क्षेत्र (मिमी) बेज़ेल क्षेत्रफल (मिमी) रूपरेखा आयाम (मिमी) रूपरेखा गहराई (मिमी)
154.214 ((H) × 85.92 ((V) 157.21 ((H) × 89.49 ((V) 164.9 ((H) × 100 ((V) 4.8±0.3 मिमी
रूपरेखा विशेषताएं: रूप कारक अभिविन्यास पहलू अनुपात आकृति शैली
सपाट आयत परिदृश्य प्रकार 16:9 (H:V)
घुड़सवारः बिना
अन्य विवरण: वजन पैनल कवर उपचार
1350 ग्राम (टाइप) - कठोर कोटिंग



Innolux NJ070NA-23A बैकलाइट विशेषताएं

दीपक की विशेषताएं: प्रकार स्थान मात्रा आकार जीवन (घंटे) दीपक विनिमय
WLED किनारा प्रकाश प्रकार - - 20K ((मिन.) -
WLED इलेक्ट्रिकल: वोल्टेज आपूर्ति वर्तमान आपूर्ति शक्ति
8.4/9.9/10.2V (प्रकार/अधिकतम) 265mA (टाइप.) 2.62W (टाइप.)
इंटरफ़ेस विशेषताएं: स्थान बैकलाइट ड्राइवर प्रकार
- नहीं सिग्नल इंटरफ़ेस में शामिल



Innolux NJ070NA-23A इंटरफ़ेस विशेषताएं

पैनल ड्राइविंग इलेक्ट्रिकल: वोल्टेज आपूर्ति वर्तमान आपूर्ति शक्ति
3.3/12/15/-10V (प्रकार) (DVDD/AVDD/VGH/VGL) 35/20/0.4/0.8mA (प्रकार) ((DIDD/AIDD/IGH/IGL) 0.4W (टाइप.)
इंटरफ़ेस विशेषताएं: स्थान संकेत प्रकार
- एलवीडीएस (1 ch, 6/8-बिट) एफपीसी
एफपीसी विवरणः ब्रांड मॉडल पिन पिच पिन राशि मात्रा विन्यास
    0.5 मिमी 40 पिन 1 पीसी



जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 154.214 ((W) × 85.92 ((H) मिमी का सक्रिय क्षेत्र, 164.9 ((W) × 100 ((H) × 5.1 ((D) मिमी का रूपरेखा आकार, 157 का देखने का क्षेत्र आकार है।21 ((W) × 89.49(H) मिमी, हार्ड कोटिंग के सतह उपचार के साथ, शुद्ध वजन 1350g (टाइप) । एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में, NJ070NA-23A 500 cd/m2 डिस्प्ले चमक 800 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 80/80/60/70 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 10/15 (टाइप) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K/16.7M रंगों का एक पैलेट प्रस्तुत करता है। इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 20K घंटे का कार्य जीवन समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है. NJ070NA-23A एलवीडीएस (1 ch, 6/8-बिट) का उपयोग सिग्नल इनपुट सिस्टम के रूप में करता है, जो 40 पिन एफपीसी द्वारा 3.3/12/15/-10V (टाइप) के पावर सप्लाई वोल्टेज के साथ जुड़ा होता है।



NJ070NA-23A Innolux 7.0" 1024 ((RGB) × 600, 500 cd/m2 औद्योगिक एलसीडी डिस्प्ले 0
