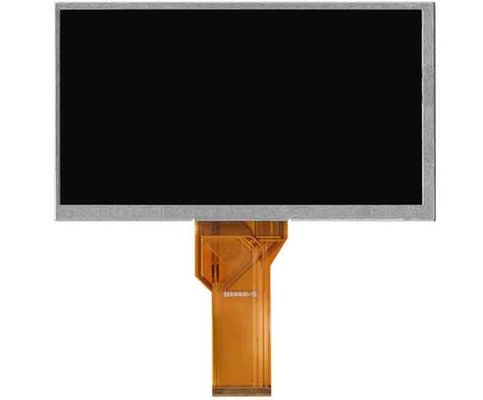

उत्पाद विवरण:
|
| ब्रांड: | Innolux | विकर्ण आकार: | 7.0" |
|---|---|---|---|
| संकल्प: | 1024(आरजीबी)×600, डब्ल्यूएसवीजीए 169पीपीआई | सक्रिय क्षेत्र: | 153.6 (डब्ल्यू) × 90 (एच) मिमी |
| luminance: | 500 cd/m² (टाइप।) | देखने का दृष्टिकोण: | 75/75/70/75 (टाइप.)(सीआर≥10) |
| Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -30 ~ 80 °C संचालन तापमानः -30 ~ 80 °C |
| मूलभूत जानकारी: | ब्रांड | मॉडल | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| ZJ070NA-01P | a-Si TFT-LCD, एलसीएम | - | ||
| विश्वसनीयताः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
| -30 ~ 80 °C | -30 ~ 80 °C |
| पैनल का आकारः | 70.0 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 1024 ((RGB) × 600, WSVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.050×0.150 मिमी | 0.150×0.150 मिमी [169PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 153.6×90 मिमी | 156.4×92.8 मिमी | 165.75×105.39 मिमी | 4.80±0.3 मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 17:10 (W: H) | परिदृश्य प्रकार | ||
| फिक्सेशनः | बिना | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | १५६ ग्राम | चमक (धुंध 0%) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 500 cd/m2 (सामान्य) | टीएन, सामान्य रूप से सफेद, संचरण | 700१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 75/75/70/75 (प्रकार) | 6 बजे | 10/15 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6638K | 262K/16.7M (6-बिट / 6-बिट + Hi-FRC) | एक्सः0.310; Y:0.330 | |
| चमक भिन्नता: | 1.33/1.43 (प्रकार/अधिकतम) | ||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 38/20/0.25/0.25mA (प्रकार) ((IDVDD/IAVDD/IGH/IGL) | 3.3/11.0/20.0/-6.8V (प्रकार) ((DVDD/AVDD/VGH/VHL) | 0.35W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | एफपीसी | एलवीडीएस (1 ch, 6/8-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| 1 पीसी | 0.5 मिमी | 40 पिन | ||||
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | - | - | 15K ((टाइप) | - | |
| WLED इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 240/300 एमए (प्रकार/अधिकतम) | 9.9/10.5V (प्रकार/अधिकतम) | 2.38W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | सिग्नल इंटरफ़ेस में शामिल | नहीं | ||||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 153.6 ((W) × 90 ((H) मिमी का सक्रिय क्षेत्र, 165.75 ((W) × 105.39 ((H) × 5.1 ((D) मिमी का रूपरेखा आकार, 156 का देखने का क्षेत्र आकार है।4 ((W) × 92.8 ((H) मिमी, चमक की सतह उपचार के साथ (Haze 0%), 156g का शुद्ध वजन। एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में, ZJ070NA-01P 500 cd/m2 डिस्प्ले चमक 700 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 75/75/70/75 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 10/15 (टाइप) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 6-बिट + हाय-एफआरसी ग्रे स्केल संकेत के साथ निर्धारित की जाती है, इस प्रकार 262K/16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 70% रंग पैमाना (एनटीएससी) का प्रदर्शन भी होता है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 15K घंटे के कामकाजी जीवन समय हैZJ070NA-01P एलवीडीएस (1 ch, 6/8-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 40 पिन एफपीसी द्वारा 3.3/11.0/20 के बिजली आपूर्ति वोल्टेज के साथ जुड़ा हुआ है.0/-6.8V (टाइप) ((DVDD/AVDD/VGH/VHL) ।
