उत्पाद विवरण:
|
| विकर्ण आकार: | 7.0" | संकल्प: | 1024(आरजीबी)×600, डब्ल्यूएसवीजीए 169पीपीआई |
|---|---|---|---|
| सक्रिय क्षेत्र: | 153.6 (डब्ल्यू) × 90 (एच) मिमी | luminance: | 350 cd/m² (टाइप।) |
| देखने का दृष्टिकोण: | 75/75/70/75 (टाइप.)(सीआर≥10) | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -30 ~ 70 °C परिचालन तापमानः -20 ~ 60 °C |
| बेज़ेल ओपनिंग: |

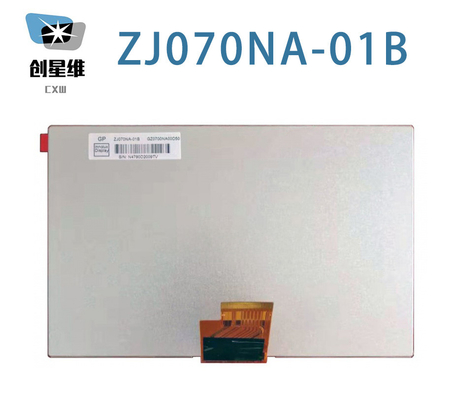

| मूलभूत जानकारी: | ब्रांड | मॉडल | ZJ070NA-01B | |
|---|---|---|---|---|
| प्रकार | LCM a-Si TFT-LCD | उपयोग के लिए |
|
|
| स्क्रीन का आकार | 7.0" | उपनाम | - | |
| पर्यावरण | भंडारण तापमान. | -30 ~ 70 °C | ऑपरेटिंग टेम्प. | -20 ~ 60 °C |
| पिक्सेल विशेषताएंः | संकल्प | 1024 ((RGB) × 600, WSVGA | डॉट पिच ((मिमी) | 0.050×0.150 (एच×वी) |
|---|---|---|---|---|
| पिक्सेल प्रारूप | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच ((मिमी) | 0.150×0.150 (H×V) [169PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र ((मिमी) | 153.6 ((H) × 90 ((V) | बेज़ेल क्षेत्र ((मिमी) | 156.4 ((H) × 92.8 ((V) |
| रूपरेखा धुंधला। | 165.75 ((H) × 105.39 ((V) | गहराई ((मिमी) | 3.4±0.2 | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | सपाट आयत | रूपरेखा का आकार | |
| पहलू अनुपात | 17:10 (H:V) | अभिविन्यास | परिदृश्य प्रकार | |
| घुड़सवारः | बिना | |||
| अन्य विनिर्देश | वजन | 113 ग्राम | उपचार | |
| मूलभूत जानकारी: | प्रकाशकता ((cd/m2) | 350 (टाइप) | कंट्रास्ट अनुपात | 700१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 75/75/70/75 (प्रकार) | प्रदर्शन मोड | टीएन, सामान्य रूप से सफेद, संचरण | |
| सबसे अच्छा दृश्य | 6 बजे | प्रतिक्रिया ((ms) | 10/15 (टाइप) | |
| रंग प्रदर्शनः | सफेद निर्देशांक | एक्सः0.310; Y:0.330 | रंग प्रदर्शित करें | 16.7M (8-बिट) |
| रंग तापमान | 6638K | सफेद एकरूपता | 1.33/1.43 (प्रकार/अधिकतम) |
| सिग्नल इलेक्ट्रिकल: | वोल्टेज आपूर्ति | 3.3/11.0/20.0/-6.8V (प्रकार) ((DVDD/AVDD/VGH/VGL) | वर्तमान आपूर्ति | - | ||
|---|---|---|---|---|---|---|
| उपभोग | 0.35W (टाइप.) | |||||
| सिग्नल प्रकार | एलवीडीएस (1 ch, 8-बिट) | सिग्नल वोल्टेज | 0≤VIL≤0.3DVDD; 0.7DVDD≤VIH≤DVDD | |||
| इंटरफ़ेस विशेषताएं: | स्थान | - | प्रकार | एफपीसी | ||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | मात्रा | पिन | पिच | पिन विन्यास |
| 1 पीसी | 40 पिन | 0.5 मिमी | ||||
| बैकलाइट विशेषताएंः | आकार | सरणी | प्रकार | WLED | स्थान | किनारा प्रकाश प्रकार |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | - | मात्रा | 3S8P | जीवन काल | 20K ((मिन.) (घंटे) | |
| दीपक विद्युत: | वोल्टेज आपूर्ति | 9.3/10.2V (प्रकार/अधिकतम) | वर्तमान आपूर्ति | 160/170mA (प्रकार/अधिकतम) | ||
| उपभोग | 1.5W (टाइप.) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | - | प्रकार | सिग्नल इंटरफ़ेस में शामिल | ||
| बैकलाइट ड्राइवरः | नहीं | |||||
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 153.6 ((डब्ल्यू) × 90 ((एच) मिमी का सक्रिय क्षेत्र, 165.75 ((डब्ल्यू) × 105.39 ((एच) × 3.6 ((डी) मिमी का रूपरेखा आकार, 156 के देखने के क्षेत्र का आकार है।4 ((W) × 92.8 ((H) मिमी, शुद्ध वजन 113g. एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में, ZJ070NA-01B 350 cd/m2 डिस्प्ले चमक 700:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 75/75/70/75 (टाइप.) ((CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा दृश्य दिशा, और 10/15 (Typ.) ((Tr/Td) ms का प्रतिक्रिया समय ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल संकेत के साथ निर्धारित की जाती है,इस प्रकार 16 का एक पैलेट प्रस्तुत करता है.7M रंग। इस उत्पाद ने 3S8P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 20K घंटे का कार्य जीवन समय है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता है।ZJ070NA-01B LVDS का उपयोग करता है (1 ch, 8-बिट) के रूप में यह सिग्नल इनपुट सिस्टम है, जो 3.3/11.0/20.0/-6.8V (टाइप) के बिजली आपूर्ति वोल्टेज के साथ 40 पिन FPC द्वारा जुड़ा हुआ है।
