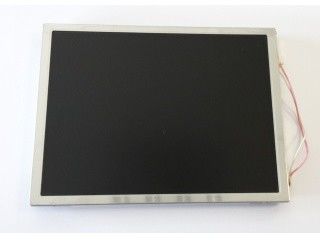

उत्पाद विवरण:
|
| ब्रांड: | एलजी डिस्प्ले | विकर्ण आकार: | 8.4 |
|---|---|---|---|
| संकल्प: | 800(आरजीबी)×600, एसवीजीए 119पीपीआई | चमक: | 600 सीडी/एम² |
| देखने का कोण: | 75/75/70/50 (प्रकार) | पर्यावरण: | भंडारण तापमानः -20 ~ 80 °C संचालन तापमानः -10 ~ 70 °C |
| पैनल का आकारः | 8.4 | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | पिक्सेल विन्यास | पिक्सेल पिच (मिमी) | डॉट पिच (मिमी) |
| 800 ((आरजीबी) × 600 [एसवीजीए] | आरजीबी ऊर्ध्वाधर पट्टी | 0.213×0.213 [119PPI] | 0.071×0.213 | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (मिमी) | बेज़ेल क्षेत्रफल (मिमी) | रूपरेखा आयाम (मिमी) | रूपरेखा गहराई (मिमी) |
| 170.4 ((H) × 127.8 ((V) | 173.0 ((H) × 130.6 ((V) | 189.5 ((H) × 148.6 ((V) | 7.0/9.4 (प्रकार/अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | अभिविन्यास | पहलू अनुपात | आकृति शैली |
| सपाट आयत | परिदृश्य प्रकार | 4(H:V) | ||
| घुड़सवारः | बाएं, दाएं bezel पर साइड माउंटिंग छेद (4-M2) | |||
| अन्य विवरण: | वजन | पैनल कवर | उपचार | |
| 320/330 ग्राम (प्रकार/अधिकतम) | - | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक (cd/m2) | देखने का कोण (L/R/U/D) | प्रतिक्रिया समय (मिमी) |
|---|---|---|---|
| 600 (टाइप) | 75/75/70/50 (प्रकार) | 7/18 (प्रकार) ((Tr/Td) | |
| सबसे अच्छा दृश्य | प्रदर्शन मोड | कंट्रास्ट अनुपात | |
| बारह बजे | टीएन, सामान्य रूप से सफेद, संचरण | 600: 1 (टाइप) (प्रसारण) | |
| डिस्प्ले रंगः | रंग तापमान | रंग प्रदर्शित करें | सफेद निर्देशांक |
| 6485K | 262K/16.7M (6-बिट / 6-बिट + Hi-FRC) | एक्सः0.313; Y:0.329 | |
| १९३१ रंग गॅमट: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| 44 प्रतिशत | 61% | 46% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| ४५% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| सफेद संस्करण: | 1.25/1.40 (प्रकार/अधिकतम) ((5 अंक) | ||
| दीपक की विशेषताएं: | प्रकार | स्थान | मात्रा | आकार | जीवन (घंटे) | दीपक विनिमय |
|---|---|---|---|---|---|---|
| सीसीएफएल | किनारा प्रकाश प्रकार (ऊपर और नीचे) | 2 पीसी | सीधा | 30K ((टाइप) | - | |
| सीसीएफएल इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
| 380/390/480V (मिन./प्रकार/अधिकतम) | 3.0/7.0/8.0mA (मिन./प्रकार./अधिकतम) | 5.46/6.01W (प्रकार/अधिकतम) | ||||
| ऑपरेटिंग आवृत्ति | किक-ऑफ वोल्टेज | |||||
| 30/60/80KHz (मिन./प्रकार/अधिकतम) | 800/1050V (अधिकतम) Ta=+25/0°C | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | बैकलाइट ड्राइवर | प्रकार | |||
| - | नहीं | कनेक्टर | ||||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| जेएसटी | BHSR-02VS-2 | 3.5 मिमी | दो पिन | 2 पीसी | BLL-2PINS-HL | |
| पैनल ड्राइविंग इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
|---|---|---|---|---|---|---|
| 3.3V (टाइप.) | 184/212mA (प्रकार/अधिकतम) | 0.61/0.70W (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | संकेत | प्रकार | |||
| - | एलवीडीएस (1 ch, 6/8-बिट) | कनेक्टर | ||||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| एलएस एमट्रॉन | GT100-20P-LS-SMT | 1.0 मिमी | 20 पिन | 1 पीसी | LVDS-20P1C8B-180A | |
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 170.4 ((W) × 127.8 ((H) मिमी का सक्रिय क्षेत्र, 189.5 ((W) × 148.6 ((H) × 9.4 ((D) मिमी का रूपरेखा आकार, 173 का देखने का क्षेत्र आकार है।0 ((W) × 130.6 ((H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (3H), शुद्ध वजन 320/330g (टाइप./मैक्स.). एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में,LB084S01-TL01 600 cd/m2 प्रदर्शन चमक 600 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 75/75/70/50 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 12 बजे सबसे अच्छा देखने की दिशा, और 7/18 (टाइप) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 6-बिट + हाय-एफआरसी ग्रे स्केल संकेत के साथ निर्धारित की जाती है, इस प्रकार 262K/16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 45% (एनटीएससी) रंग पैलेट का प्रदर्शन भी है।इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार (ऊपर और नीचे) के रूप में रखा गया था और 30K घंटे का कामकाजी जीवन समय हैLB084S01-TL01 एलवीडीएस (1 ch, 6/8-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3 के बिजली आपूर्ति वोल्टेज के साथ 20 पिन कनेक्टर द्वारा जुड़ा हुआ है।3V (प्रकार.) इसकी विशिष्ट ऊर्ध्वाधर फ्रेम दर (Fv) 60Hz है। LB084S01-TL01 के अधिक नवीनतम उत्पाद विवरण के लिए हम दृढ़ता से अनुशंसा करते हैं कि आप पैनलुक पर सूचीबद्ध डेटाशीट देखें।com या एलजी एलसीडी के साथ संपर्क करें.
