उत्पाद विवरण:
|
पैनल मॉडल: | LM100SS1T52 | पैनल ब्रांड: | तेज़ |
---|---|---|---|
चमक: | 70 cd / m c (टाइप।) | संकल्प: | 800 (RGB) × 600, SVGA, 99PPI |
पैनल का आकार: | 10.0 इंच | बेज़ेल ओपनिंग: | 208.0 (डब्ल्यू) × 157.0 (एच) मिमी |
वातावरण: | Operating Temp.: 0 ~ 40 °C ; ऑपरेटिंग अस्थायी: 0 ~ 40 डिग्री सेल्सियस; Storage Temp | दीपक प्रकार: | 1 pcs CCFL, 10K घंटे, बिना ड्राइवर के |
हाई लाइट: | एसवीजीए शार्प टीएफटी एलसीडी स्क्रीन,एक्सजीए औद्योगिक एलसीडी पैनल,एलवीडीएस टीएफटी एलसीडी डिस्प्ले: |
पैनल का आकार: | 10.0 इंच | |||
---|---|---|---|---|
पिक्सेल विशेषताएं: | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (डब्ल्यू × एच) | पिक्सेल पिच (डब्ल्यू × एच) |
800 (आरजीबी) × 600, एसवीजीए | आरजीबी वर्टिकल स्ट्राइप | 0.085×0.255 मिमी | 0.255×0.255 मिमी [99PPI] | |
यांत्रिक आकार: | सक्रिय क्षेत्र (डब्ल्यू × एच) | बेज़ल क्षेत्र (डब्ल्यू × एच) | रूपरेखा आयाम (डब्ल्यू × एच) | रूपरेखा गहराई |
203.98×152.98 मिमी | 208.0×157.0 मिमी | 236.8×172.5 मिमी | 6.5 ± 0.3 मिमी | |
रूपरेखा विशेषताएं: | फॉर्म स्टाइल | आस्पेक्ट अनुपात | अभिविन्यास | आकार शैली |
फ्लैट आयत | 4:3 (डब्ल्यू: एच) | लैंडस्केप प्रकार | ||
निर्धारण : | फेस माउंटिंग होल (2-Φ3.0, 2-R1.5) बाईं ओर, दाएँ बेज़ल | |||
अन्य सुविधाओं : | पैनल कवर | वजन | सतह | |
- | 340 ग्राम (टाइप) | - |
मूलभूत जानकारी : | चमक | ऑपरेटिंग मोड | इसके विपरीत अनुपात |
---|---|---|---|
70 सीडी/एम² (टाइप) | एसटीएन, आम तौर पर काला, ट्रांसमिसिव | 50:1 (टाइप।) (ट्रांसमिसिव) | |
व्यूइंग एंगल (एल/आर/यू/डी) | दिशा देखना | प्रतिक्रिया गति | |
30/30/25/15 (टाइप।) (सीआरyp5) | - | २२०/८० (टाइप) (Tr/Td) (ms) | |
रंग: | रंग तापमान | रंग राशि | सफेद रंग |
5616K | रंग | एक्स: 0.330;वाई: 0.339 |
सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | सेवन | |||
---|---|---|---|---|---|---|
165mA (टाइप।) | 3.3V (टाइप।) | 545mW (टाइप।) | ||||
इंटरफ़ेस विशेषताएं: | पद | प्रकार | इंटरफेस | |||
- | योजक | समानांतर डेटा (8-बिट) | ||||
सिग्नल इंटरफ़ेस: | ब्रांड | नमूना | रकम | पिन पिच | पिंस | पिन असाइनमेंट |
जॅ | FI-W31P-HF | 1 टुकड़ा | 1.25 मिमी | 31 पिन |
बैकलाइट विशेषताएं: | प्रकार | पद | आकार | रकम | जीवन (घंटे) | प्रतिस्थापन |
---|---|---|---|---|---|---|
सीसीएफएल | एज लाइट टाइप (ऊपर की तरफ) | सीधे | 1 टुकड़ा | 10K (न्यूनतम) | - | |
सीसीएफएल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | सेवन | |||
2.2/3.5ma (टाइप/अधिकतम) | 600V (टाइप।) | 1.32W (टाइप।) | ||||
टर्न-ऑन वोल्टेज | दीपक आवृत्ति | |||||
११५०/१३५०वी (अधिकतम)(टा=+२५/०℃) | 50/80 किलोहर्ट्ज़ (न्यूनतम/अधिकतम) | |||||
इंटरफ़ेस विशेषताएं: | पद | प्रकार | सीसीएफएल चालक | |||
- | योजक | नहीं न | ||||
इंटरफ़ेस विवरण | ब्रांड | नमूना | रकम | पिन पिच | पिंस | पिन असाइनमेंट |
जेएसटी | बीएचआर-03वीएस-1 | 1 टुकड़ा | 4.0 मिमी | 3 पिन pin | बीएलएल-3पिन-एलएनएच |

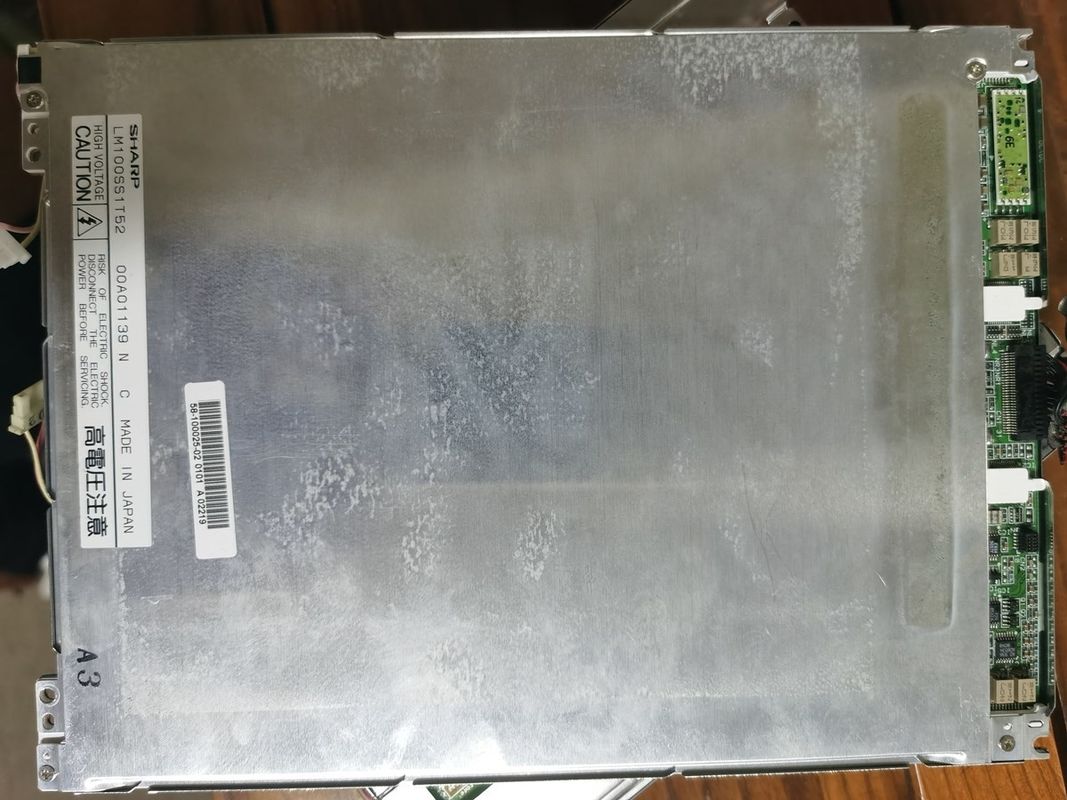

LM100SS1T52 प्रदर्शन का समर्थन करता है 800 (आरजीबी) × 600(एसवीजीए) का पहलू अनुपात 4:3 (डब्ल्यू:एच) है, जिसके पिक्सल आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित हैं।यांत्रिक विवरण के लिए, इसमें 203.98 (डब्ल्यू) × 152.98 (एच) मिमी का सक्रिय क्षेत्र, 236.8 (डब्ल्यू) × 172.5 (एच) × 6.8 (डी) मिमी की रूपरेखा आकार, 208.0 (डब्ल्यू) × 157.0 का क्षेत्र आकार देखने की सुविधा है। (एच) मिमी, 340 ग्राम का शुद्ध वजन (टाइप।)।एक एसटीएन के रूप में, सामान्य रूप से काला, ट्रांसमिसिव एलसीएम उत्पाद, एलएम100एसएस1टी52 70 सीडी/एम² डिस्प्ले चमक 50:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 30/30/25/15 (टाइप।) (सीआर≥5) (एल/आर/यू/ डी) व्यूइंग एंगल, और रिस्पॉन्स टाइम 220/80 (टाइप) (Tr/Td) ms., इस प्रकार कलर कलर्स का पैलेट पेश करता है।इस उत्पाद ने 1 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (टॉप साइड) के रूप में रखा गया था और इसमें 10K घंटे का कामकाजी जीवन काल होता है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता होती है।
