उत्पाद विवरण:
|
| पैनल ब्रांड: | तीखा | पैनल मॉडल: | LM5Q32 |
|---|---|---|---|
| चमक: | 120 cd/m² (टाइप।) | संकल्प: | 320(आरजीबी)×240, क्यूवीजीए, 80पीपीआई |
| पैनल का आकार: | 5.0" | लैम्प टाइप: | 1 पीसी सीसीएफएल, 15 हजार घंटे, बिना ड्राइवर के |
| सिग्नल इंटरफ़ेस: | समानांतर डेटा (8-बिट), 20 पिन कनेक्टर | पर्यावरण: | Operating Temp.: 0 ~ 50 °C ; ऑपरेटिंग तापमान: 0 ~ 50 डिग्री सेल्सियस; Storage Temp. |
| प्रमुखता देना: | एसवीजीए शार्प टीएफटी एलसीडी स्क्रीन,एक्सजीए औद्योगिक एलसीडी पैनल,एलवीडीएस टीएफटी एलसीडी डिस्प्ले: |
||
| मूलभूत जानकारी: | चमक | 120 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 30१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 35/35/15/25 (प्रकार) ((CR≥5) | ऑप्टिकल मोड | एसटीएन, सामान्यतः काला, संचरण | |
| देखने की दिशा | 6 बजे | प्रतिक्रिया समय | 150/50 (टाइप) ((Tr/Td) (ms) | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.290; वाई:0.300 | रंग संख्याएँ | रंग |
| रंग तापमान | 8558K | सफेद एकरूपता | - |
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 320 ((RGB) × 240 [QVGA] | डॉट पिच | 0.105×0.315 मिमी (एच×वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.315×0.315 मिमी (H×V) [80PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र | 100.8×75.6 मिमी (एच×वी) | बेज़ेल क्षेत्र | 103.4×78.3 मिमी (एच×वी) |
| रूपरेखा डिम. | 134×113 मिमी (एच×वी) | रूपरेखा गहराई | 10.5 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात | 4(H:V) | आकृति शैली | ||
| अन्य विशेषताएं: | वजन | 150 ग्राम (टाइप) | सतह | - |
| बैक-लाइट विशेषताएंः | दीपक का आकार | सीधा | दीपक का प्रकार | सीसीएफएल | जीवन काल | 15K ((मिन.) (घंटे) |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | - | राशि | 1 पीसी | स्थान | किनारा प्रकाश प्रकार (ऊपरी पक्ष) | |
| दीपक विद्युत: | वोल्टेज इनपुट | 720V (टाइप) | वर्तमान इनपुट | 4.0±1mA | ||
| आवृत्ति | 30/80KHz (मिन./मैक्स.) | किक-ऑफ वोल्टेज | 1280/1600V (अधिकतम) (Ta=+25/0°C) | |||
| उपभोग | 2.9W (टाइप.) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | - | दीपक चालक | नहीं |
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| जेएसटी | BHR-03VS-1 | 4.0 मिमी | 3 पिन | 1 पीसी | BLL-3PINS-HNL | |
| सिग्नल सिस्टमः | समानांतर डेटा (8-बिट) | तार्किक वोल्टेज | - | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 5.0V (टाइप.) | वर्तमान इनपुट | 3/5mA (प्रकार./अधिकतम) | ||
| उपभोग | 310/400mW (प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | - | ||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| एफसीआई | SFR20R-1ST | 0.8 मिमी | 20 पिन | 1 पीसी | ||

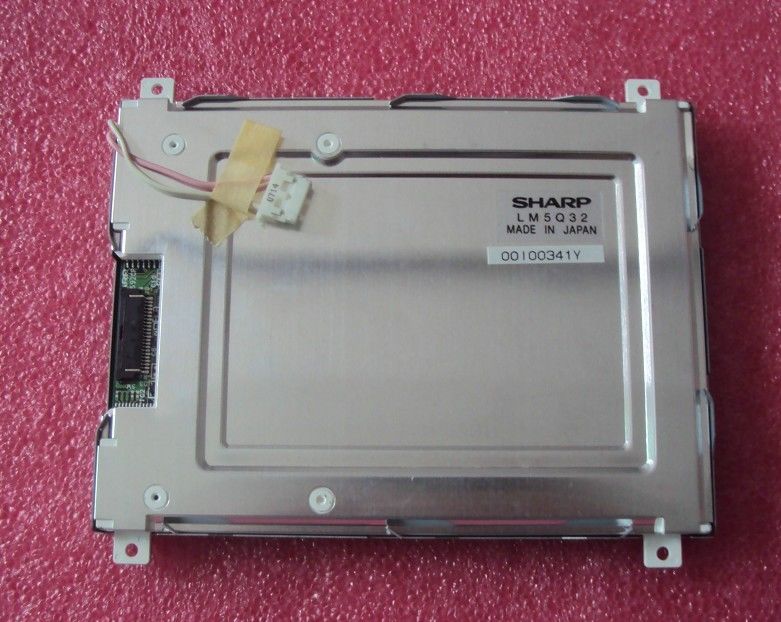

LM5Q32 डिस्प्ले का समर्थन करता है320 ((RGB) × 240(QVGA) 4:3 (W:H) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 100.8 ((W) × 75.6 ((H) मिमी का सक्रिय क्षेत्र, 134 ((W) × 113 ((H) × 10 का रूपरेखा आकार है।5 ((D) मिमी, देखने के क्षेत्र का आकार 103.4 ((डब्ल्यू) × 78.3 ((एच) मिमी, शुद्ध वजन 150g (टाइप) है। एक एसटीएन के रूप में, आम तौर पर काला, ट्रांसमिसिव एलसीएम उत्पाद, एलएम 5 क्यू 32 120 सीडी / एम 2 डिस्प्ले चमक 30 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 35/35/15/25 (प्रकार) (CR≥5) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 150/50 (प्रकार) (Tr/Td) ms का प्रतिक्रिया समय, इस प्रकार रंगों का एक पैलेट प्रस्तुत करता है।इस उत्पाद ने 1 पीसी सीसीएलएल को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (शीर्ष पक्ष) के रूप में रखा गया था और 15K घंटे का कामकाजी जीवन समय है, बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है।
