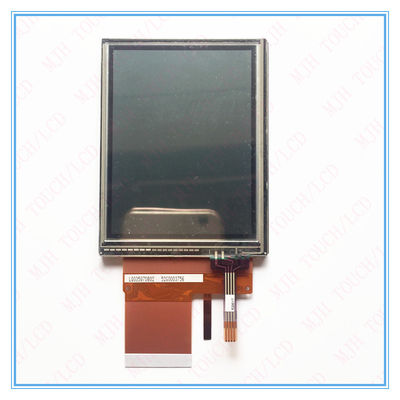

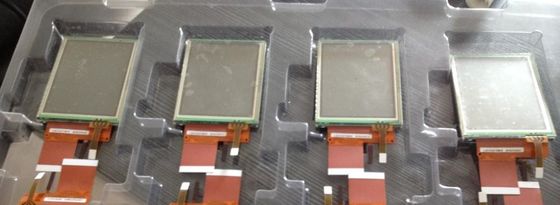

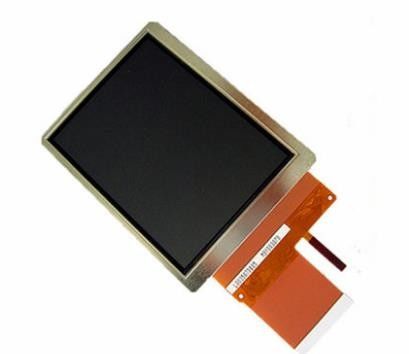

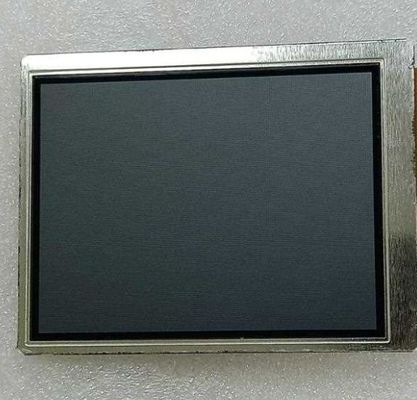

उत्पाद विवरण:
|
| पैनल मॉडल: | LQ035Q7DB02R | पैनल ब्रांड: | तीखा |
|---|---|---|---|
| पैनल का आकार: | 3.5 इंच | संकल्प: | 240(आरजीबी)×320, क्यूवीजीए, 113पीपीआई |
| चमक: | 50 cd/m² (टाइप।) | सिग्नल इंटरफ़ेस: | समानांतर आरजीबी (1 ch, 6-बिट), 50 पिन एफपीसी |
| लैम्प टाइप: | WLED, 10K घंटे, ड्राइवर के बिना | पर्यावरण: | Operating Temp.: -10 ~ 60 °C ; ऑपरेटिंग तापमान: -10 ~ 60 डिग्री सेल्सियस; Storage T |
| प्रमुखता देना: | LCM 240 × 320RGB शार्प TFT LCD पैनल,50nits शार्प TFT LCD पैनल,LQ035Q7DB02R |
||
LQ035 श्रृंखला LQ035Q7DB03R LQ035Q7DB03F LQ035Q7DB03 LQ035Q7DB02R LQ035Q7DB02
| स्क्रीन का आकारः | 3.5" | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल संख्या | पिक्सेल प्रारूप | डॉट पिच (एच×वी) | पिक्सेल पिच (एच×वी) |
| 240 ((RGB) × 320, QVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.0745×0.2235 मिमी | 0.2235×0.2235 मिमी [113PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र (एच×वी) | बेज़ेल खोलना (एच×वी) | कुल आयाम (एच×वी) | समग्र गहराई |
| 53.64×71.52 मिमी | 57.4×75.2 मिमी | 65×85 मिमी | 4.5±0.3 मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | पहलू अनुपात (H:V) | अभिविन्यास | आकृति शैली |
| सपाट आयत | 3:4 | चित्र प्रकार | ||
| टच पैनलः | स्पर्श बिंदु | सिग्नल प्रकार | नियंत्रक | प्रौद्योगिकी |
| 1 अंक | - | टच कंट्रोलर के बिना | 4-वायर प्रतिरोधक स्पर्श | |
| अन्य विनिर्देश | मास | पैनल कवर | सतह उपचार | |
| 50.0g (प्रकार) | - | हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक | कार्य मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 50 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, प्रतिबिंबित | 701 (प्रकार) (प्रसारण) 8:1 (प्रकार) (प्रतिबिंबित) | |
| अच्छा दृश्य | देखने का कोण | प्रतिक्रिया समय | |
| 6 बजे | 40/40/40/50 (प्रकार) | 30/50 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमानः | समर्थन रंग | रंग समन्वय |
| 6476K | 262K (6-बिट) | एक्सः0.310; Y:0.350 | |
| प्रदर्शनः | थ्रीडी प्रौद्योगिकी | बाहरी दृश्यता | प्रतिबिंब |
| - | सूर्य के प्रकाश से पठनीय | 7/11% (मिनट/टाइप) |
| बैक-लाइट विशेषताएंः | प्रकार | स्थान | जीवन (घंटे) | राशि | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 10K ((टाइप) | - | - | - | |
| WLED इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
| 21.6V (सामान्य), 24V (अधिकतम) | 15/20mA (प्रकार./अधिकतम) | 324mW (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | डब्ल्यूएलईडी चालक राज्य | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| नहीं | एफपीसी | - | ||||
| इंटरफ़ेस विवरण | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| 1 पीसी | 5 पिन | 0.5 मिमी | BLE-5PINS-ANNCN | |||
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| 5.0/3.3/15.0/-10.0V (प्रकार) ((VSHA/VSHD/VDD/VEE) | 3.0/2.0/0.10/-0.10mA (प्रकार) ((ISHA/ISHD/IDD/IEE) | - | ||||
| इंटरफ़ेस विशेषताएं: | सिग्नल प्रकार | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| समानांतर आरजीबी (1 ch, 6-बिट) | एफपीसी | - | ||||
| इंटरफ़ेस विवरणः | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| 1 पीसी | 50 पिन | 0.5 मिमी | ||||
LQ035Q7DB02R प्रदर्शन का समर्थन करता है240 ((RGB) × 320(QVGA) के साथ सापेक्ष अनुपात 3:4 (W:H), जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। जैसा कि यांत्रिक विवरण के लिए है, इसमें सक्रिय क्षेत्र 53.64 ((W) × 71.52 ((H) मिमी, रूपरेखा आकार 65 ((W) × 85 ((H) × 4 है।8 ((D) मिमी, देखने के क्षेत्र का आकार 57.4 ((W) × 75.2 ((H) मिमी, हार्ड कोटिंग (3H) के सतह उपचार के साथ, शुद्ध वजन 50.0g (टाइप) । एक TN, सामान्य रूप से सफेद, ट्रांसफ्लेक्टिव LCM उत्पाद के रूप में,LQ035Q7DB02R 50 cd/m2 डिस्प्ले चमक 70 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 8:1 (सामान्य) परावर्तक कंट्रास्ट अनुपात, 40/40/40/50 (सामान्य) (CR≥2) (L/R/U/D) देखने का कोण, 6 बजे पर सबसे अच्छा देखने की दिशा, और 30/50 (सामान्य) (Tr/Td) ms का प्रतिक्रिया समय.ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का पैलेट प्रस्तुत किया जाता है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप के रूप में रखा गया था और 10K घंटे के कामकाजी जीवन समय है, बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है।
