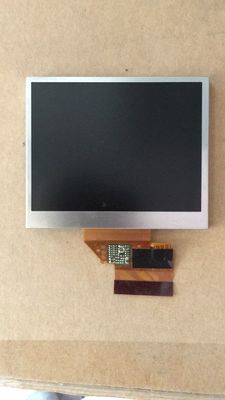

उत्पाद विवरण:
|
| निर्माता: | तीखा | मॉडल नाम: | LQ035Q7DB06 |
|---|---|---|---|
| luminance: | 130 cd/m² (टाइप।) | स्क्रीन का साईज़: | 3.5 इंच |
| सिग्नल प्रकार: | समानांतर आरजीबी (1 ch, 6-बिट), 50 पिन एफपीसी | बैकलाइट: | 6S1P WLED, 10K घंटे, कोई ड्राइवर नहीं |
| पिक्सेल संख्या: | 240 ((RGB) × 320 (QVGA) 113PPI | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -25 ~ 70 °C संचालन तापमानः -10 ~ 60 °C |
| प्रमुखता देना: | 240 × 320RGB शार्प टीएफटी एलसीडी पैनल,130nits शार्प टीएफटी एलसीडी पैनल,3.5 "एलसीएम इंडस्ट्रियल एलसीडी पैनल |
||
LQ035 श्रृंखला LQ035Q7DH02 LQ035Q7DH01 LQ035Q7DB06M LQ035Q7DB06 LQ035Q7DB05
| पैनल का आकारः | 3.5 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 240 ((RGB) × 320, QVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.0745×0.2235 मिमी | 0.2235×0.2235 मिमी [113PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 53.64×71.52 मिमी | 57.4×75.2 मिमी | 65×85 मिमी | 4.5±0.3 मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 3४ (डब्ल्यू: एच) | चित्र प्रकार | ||
| टचस्क्रीनः | स्पर्श बिंदु | टीपी नियंत्रक | सिग्नल प्रकार | स्पर्श तकनीक |
| 1 अंक | टच कंट्रोलर के बिना | - | 4-वायर प्रतिरोधक स्पर्श | |
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 50.0g (प्रकार) | हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 130 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, प्रतिबिंबित | 851 (प्रकार) (प्रसारण) 8:1 (प्रकार) (प्रतिबिंबित) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 40/40/40/50 (प्रकार) | 6 बजे | 30/50 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 7351K | 262K (6-बिट) | एक्सः0.300; Y:0.320 | |
| प्रदर्शनः | 3D प्रकार | बाहरी दृश्यता | प्रतिबिंब |
| - | सूर्य के प्रकाश से पठनीय | 7/11% (मिनट/टाइप) |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 3.0/2.0/0.05/-0.05mA (प्रकार) ((ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (प्रकार) ((VSHA/VSHD/VDD/VEE) | - | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | एफपीसी | समानांतर आरजीबी (1 ch, 6-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| 1 पीसी | 0.5 मिमी | 50 पिन | ||||
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 1 स्ट्रिंग | 6S1P | 10K ((टाइप) | - | |
| WLED इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 15/20mA (प्रकार./अधिकतम) | 21.6/24V (प्रकार/अधिकतम) | 324mW (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | एफपीसी | नहीं | ||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| 1 पीसी | 0.5 मिमी | 5 पिन | BLE-5PINS-ANNCN | |||
LQ035Q7DB06 प्रदर्शन का समर्थन करता है240 ((RGB) × 320(QVGA) के साथ सापेक्ष अनुपात 3:4 (W:H), जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। जैसा कि यांत्रिक विवरण के लिए है, इसमें सक्रिय क्षेत्र 53.64 ((W) × 71.52 ((H) मिमी, रूपरेखा आकार 65 ((W) × 85 ((H) × 4 है।8 ((D) मिमी, देखने के क्षेत्र का आकार 57.4 ((W) × 75.2 ((H) मिमी, हार्ड कोटिंग (3H) के सतह उपचार के साथ, शुद्ध वजन 50.0g (टाइप) । एक TN, सामान्य रूप से सफेद, ट्रांसफ्लेक्टिव LCM उत्पाद के रूप में,LQ035Q7DB06 कैन 130 cd/m2 डिस्प्ले चमक 85 प्रदान करता है1:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 8:1 (सामान्य) परावर्तक कंट्रास्ट अनुपात, 40/40/40/50 (सामान्य) (CR≥2) (L/R/U/D) देखने का कोण, 6 बजे पर सबसे अच्छा देखने की दिशा, और 30/50 (सामान्य) (Tr/Td) ms का प्रतिक्रिया समय.ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का पैलेट प्रस्तुत किया जाता है।इस उत्पाद ने 6S1P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप के रूप में रखा गया था और 10K घंटे के कामकाजी जीवन समय है, बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है।
