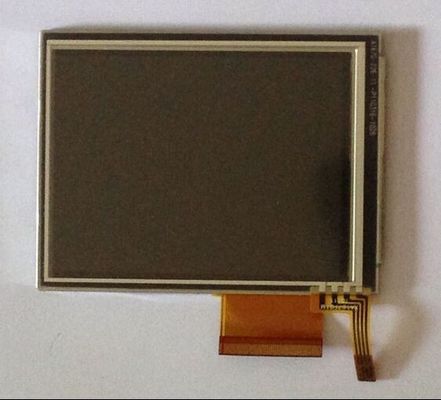

उत्पाद विवरण:
|
| मॉडल: | LQ035Q7DH05 | ब्रांड: | तीखा |
|---|---|---|---|
| पिक्सेल प्रारूप: | 240(आरजीबी)×320 [क्यूवीजीए] 113पीपीआई | विकर्ण आकार: | 3.5 इंच |
| प्रकाश स्रोत: | WLED, W/O ड्राइवर | इंटरफ़ेस प्रकार: | समानांतर आरजीबी (1 सीएच, 6-बिट), 61 पिन एफपीसी |
| luminance: | 110 cd/m2 (टाइप) | पर्यावरण: | Operating Temperature: -10 ~ 70 °C ; ऑपरेटिंग तापमान: -10 ~ 70 डिग्री सेल्सियस; Sto |
| देखने का दृष्टिकोण: | 50/50/50/50 (टाइप.)(सीआर≥2) | ||
| प्रमुखता देना: | 240 × 320RGB शार्प TFT LCD डिस्प्ले,110cd / m2 Sharp TFT LCD डिस्प्ले,LQ035Q7DH05 |
||
LQ035 श्रृंखला LQ035Q7DH08 LQ035Q7DH07 LQ035Q7DH06 LQ035Q7DH05 LQ035Q7DH04
| पैनल का आकारः | 3.5 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 240 ((RGB) × 320, QVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.0745×0.2235 मिमी | 0.2235×0.2235 मिमी [113PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 53.64×71.52 मिमी | 57.4×75.2 मिमी | 65×86.2 मिमी | 4.0±0.2 मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 3४ (डब्ल्यू: एच) | चित्र प्रकार | ||
| टचस्क्रीनः | स्पर्श बिंदु | टीपी नियंत्रक | सिग्नल प्रकार | स्पर्श तकनीक |
| 1 अंक | टच कंट्रोलर के बिना | - | 4-वायर प्रतिरोधक स्पर्श | |
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 45.0g (प्रकार) | हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 110 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, प्रतिबिंबित | 951 (प्रकार) (प्रसारण) 3 (प्रकार) (प्रतिबिंबित) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 50/50/50/50 (प्रकार) ((CR≥2) | 6 बजे | 15/30 (टाइप) (Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6638K | 262K (6-बिट) | एक्सः0.310; Y:0.330 | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| 29% | 39% | 30% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 30% | 22% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.25/1.43 (प्रकार/अधिकतम) ((9 अंक) | ||
| प्रदर्शनः | 3D प्रकार | बाहरी दृश्यता | प्रतिबिंब |
| - | सूर्य के प्रकाश से पठनीय | 2.5/4% (मिन./टाइप) | |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 3.0/1.5/0.05/-0.05mA (प्रकार) ((ISHA/ISHD/IDD/IEE) | 5.0/3.3/15.0/-10.0V (प्रकार) ((VSHA/VSHD/VDD/VEE) | - | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | एफपीसी | समानांतर आरजीबी (1 ch, 6-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| 1 पीसी | 0.3 मिमी | 61 पिन | ||||
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | - | - | - | - | |
| WLED इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 15/20mA (प्रकार./अधिकतम) | 22.2/25.2V (प्रकार/अधिकतम) | 333mW (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | पैनल संकेत इंटरफ़ेस में शामिल | नहीं | ||||
LQ035Q7DH05 प्रदर्शन का समर्थन करता है240 ((RGB) × 320(QVGA) का पहलू अनुपात 3: 4 (W: H) है, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 53.64 ((W) × 71.52 ((H) मिमी का सक्रिय क्षेत्र, 65 ((W) × 86.2 ((H) × 4 का रूपरेखा आकार है।2 ((D) मिमी, देखने के क्षेत्र का आकार 57.4 ((W) × 75.2 ((H) मिमी, हार्ड कोटिंग (3H) के सतह उपचार के साथ, शुद्ध वजन 45.0g (टाइप) । एक TN, सामान्य रूप से सफेद, ट्रांसफ्लेक्टिव LCM उत्पाद के रूप में,LQ035Q7DH05 कैन 110 cd/m2 डिस्प्ले चमक प्रदान करता है 951:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 3:1 (सामान्य) परावर्तक कंट्रास्ट अनुपात, 50/50/50/50 (सामान्य) (CR≥2) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 15/30 (सामान्य) (Tr/Td) ms का प्रतिक्रिया समय.ग्रे स्केल या उप-पिक्सेल की चमक का निर्धारण प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल सिग्नल के साथ किया जाता है, इस प्रकार 262K रंगों का पैलेट प्रस्तुत किया जाता है, जिसमें 29% (एनटीएससी) रंग पैलेट का प्रदर्शन भी होता है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था, बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है।
