उत्पाद विवरण:
|
| मॉडल: | LQ040Y3DX80A | विकर्ण आकार: | 4.0 इंच |
|---|---|---|---|
| ब्रांड: | तीखा | पिक्सेल प्रारूप: | 480×800RGB |
| प्रकाश स्रोत: | WLED, W/O ड्राइवर | इंटरफ़ेस प्रकार: | समानांतर आरजीबी (1 सीएच, 8-बिट) + एसपीआई 51 पिन एफपीसी |
| luminance: | 320 cd/m² (टाइप।) | पर्यावरण: | Operating Temperature: -20 ~ 70 °C ; ऑपरेटिंग तापमान: -20 ~ 70 डिग्री सेल्सियस; Sto |
| प्रमुखता देना: | LVDS TFT एलसीडी पैनल,WLED LVDS TFT टच पैनल |
||

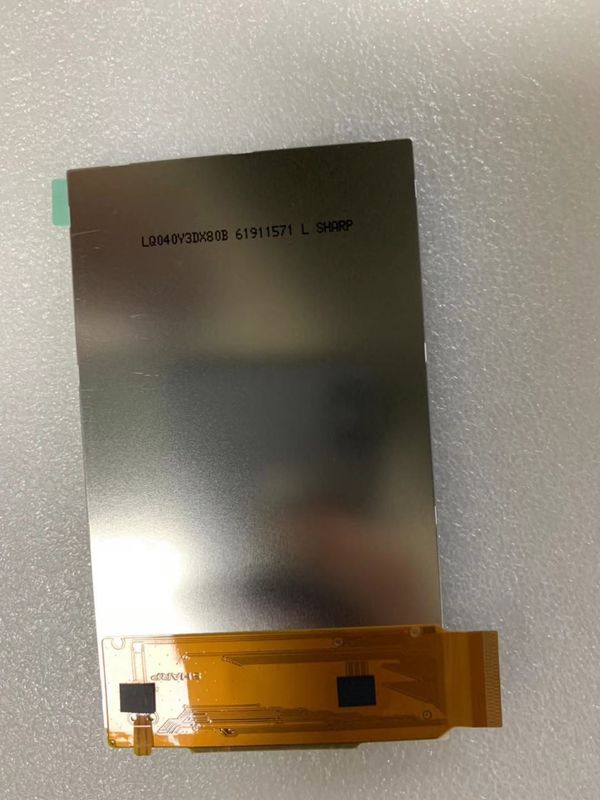

LQ040 श्रृंखला LQ040Y3DX80B LQ040Y3DX80A LQ040Y3DX80
| बुनियादी जानकारीः | पैनल ब्रांड | शार्प | पैनल मॉडल | LQ040Y3DX80A |
|---|---|---|---|---|
| विकर्ण आकार | 4.0" | आवेदन | ||
| पैनल का प्रकार | a-Si TFT-LCD, एलसीएम | मॉडल उपनाम | - | |
| विश्वसनीयताः | ऑपरेटिंग टेम्प. | -20 ~ 70 °C | भंडारण तापमान. | -30 ~ 80 °C |
| RoHS राज्य | कंपन रेटिंग | - |
| मूलभूत जानकारी: | चमक | 320 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 800१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 85/85/85/85 (प्रकार) | ऑप्टिकल मोड | नया मोड2, सामान्य रूप से काला, ट्रांसमिशन | |
| देखने की दिशा | समरूपता | प्रतिक्रिया समय | 40 (टाइप) ((Tr+Td) (ms) | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.300; वाई:0.320 | रंग संख्याएँ | 16.7M (8-बिट) |
| रंग तापमान | 7351K | सफेद एकरूपता | - |
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 480 ((RGB) × 800 [WVGA] | डॉट पिच | 0.036×0.108 मिमी (एच×वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.108×0.108 मिमी (H×V) [235PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र | 51.84×86.4 मिमी (एच×वी) | बेज़ेल क्षेत्र | - |
| रूपरेखा डिम. | 57.14×96.85 मिमी (एच×वी) | रूपरेखा गहराई | 1.85±0.15 मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | चित्र प्रकार |
| पहलू अनुपात | 35 (H:V) | आकृति शैली | ||
| अन्य विशेषताएं: | वजन | 21.3g (अधिकतम) | सतह | - |
| सिग्नल सिस्टमः | समानांतर आरजीबी (1 ch, 8-बिट) + एसपीआई | तार्किक वोल्टेज | 0≤VIL≤0.2IOVCC; 0.8IOVCC≤VIH≤VCC | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 2.8/1.8V (प्रकार) ((VCI/IOVCC) | वर्तमान इनपुट | - | ||
| उपभोग | 75mW (टाइप.) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | एफपीसी | स्थान | - | ||
| एफपीसी विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| 0.3 मिमी | 51 पिन | 1 पीसी | ||||
| बैक-लाइट विशेषताएंः | दीपक का आकार | 1 स्ट्रिंग | दीपक का प्रकार | WLED | जीवन काल | - |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | - | राशि | - | स्थान | किनारा प्रकाश प्रकार | |
| दीपक विद्युत: | वोल्टेज इनपुट | 25.2±0.4V | वर्तमान इनपुट | 20mA (टाइप.) | ||
| उपभोग | 504/840mW (प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | पैनल संकेत इंटरफ़ेस में शामिल | स्थान | - | दीपक चालक | नहीं |
LQ040Y3DX80A प्रदर्शन का समर्थन करता है480 ((RGB) × 800(डब्ल्यूवीजीए) का सापेक्ष अनुपात 3: 5 (डब्ल्यूः एच) है, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 51.84 ((डब्ल्यू) × 86.4 ((एच) मिमी का सक्रिय क्षेत्र, 57.14 ((डब्ल्यू) × 96 का रूपरेखा आकार है।85 ((H) × 2 ((D) मिमी, शुद्ध वजन 21.3g (अधिकतम) है। एक नए मोड2 के रूप में, सामान्य रूप से काला, ट्रांसमिसिव एलसीएम उत्पाद, LQ040Y3DX80A 320 cd/m2 डिस्प्ले चमक 800:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 85/85/85/85 (टाइप.) ((CR≥10) (L/R/U/D) देखने का कोण, सममिति पर सबसे अच्छा देखने की दिशा, और प्रतिक्रिया समय 40 (Typ.) ((Tr+Td) ms. ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल सिग्नल के साथ निर्धारित किया जाता है,इस प्रकार 16 का एक पैलेट प्रस्तुत करता है.7M रंगों, भी रंग पैमाना 70% (एनटीएससी) के प्रदर्शन के साथ। यह उत्पाद WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था, अतिरिक्त रूप से बाहरी बैकलाइट ड्राइवर की आवश्यकता है।
