उत्पाद विवरण:
|
| पैनल मॉडल: | LQ042T1DW01 | पैनल ब्रांड: | तीखा |
|---|---|---|---|
| संकल्प: | 480×272(आरजीबी), डब्ल्यूक्यूवीजीए, 131पीपीआई | चमक: | 400 cd/m² (टाइप।) |
| पैनल का आकार: | 4.2 इंच | सिग्नल इंटरफ़ेस: | CMOS (1 ch, 8-बिट), 50 पिन कनेक्टर |
| लैम्प टाइप: | WLED, 50K घंटे, LED ड्राइवर के साथ | पर्यावरण: | ऑपरेटिंग तापमानः -10 ~ 70 °C; भंडारण तापमानः -30 ~ 70 °C |
| प्रमुखता देना: | LVDS TFT एलसीडी पैनल,WLED LVDS TFT टच पैनल |
||
LQ042 श्रृंखला LQ042T5DZ04 LQ042T5DZ01 LQ042T1DW01
| स्क्रीन का आकारः | 4.2" | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल संख्या | पिक्सेल प्रारूप | डॉट पिच (एच×वी) | पिक्सेल पिच (एच×वी) |
| 480×272 ((RGB), WQVGA | आरजीबी क्षैतिज पट्टी | 0.1935×0.0645 मिमी | 0.1935×0.1935 मिमी [131PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र (एच×वी) | बेज़ेल खोलना (एच×वी) | कुल आयाम (एच×वी) | समग्र गहराई |
| 92.88×52.632 मिमी | 94.48×54.272 मिमी | 109.5×69 मिमी | 9.6±0.5 मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | पहलू अनुपात (H:V) | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:9 | परिदृश्य प्रकार | ||
| अन्य विनिर्देश | मास | पैनल कवर | सतह उपचार | |
| 85.0g (अधिकतम) | - | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक | कार्य मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 400 cd/m2 (टाइप) | एएसवी, आम तौर पर काला, ट्रांसमिटिव | 1300१.१ (प्रकार) (प्रसारण) | |
| अच्छा दृश्य | देखने का कोण | प्रतिक्रिया समय | |
| समरूपता | 80/80/80/80 (प्रकार) | 20 (टाइप) ((Tr+Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमानः | समर्थन रंग | रंग समन्वय |
| 9006K | 16.2एम (6-बिट + एफआरसी) | एक्सः0.285; Y:0.300 | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| ६५% | 88% | 68% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 68% | 49% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| बैक-लाइट विशेषताएंः | प्रकार | स्थान | जीवन (घंटे) | राशि | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 50K ((टाइप) | - | - | - | |
| इंटरफ़ेस विशेषताएं: | डब्ल्यूएलईडी चालक राज्य | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| एलईडी ड्राइवर के साथ | पैनल संकेत इंटरफ़ेस में शामिल | - | ||||
| WLED ड्राइवर इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
| 12.0±1.2V | 200/300 एमए (टाइप/अधिकतम) | - | ||||
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| 3.3V (टाइप.) | 15/50mA (प्रकार/अधिकतम) | - | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| इंटरफ़ेस विशेषताएं: | सिग्नल प्रकार | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| सीएमओएस (1 ch, 8-बिट) | कनेक्टर | - | ||||
| इंटरफ़ेस विवरणः | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| एचआरएस | FH52-50S-0.5SH | 1 पीसी | 50 पिन | 0.5 मिमी | ||

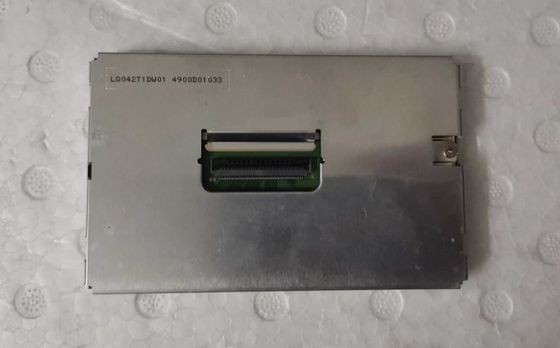

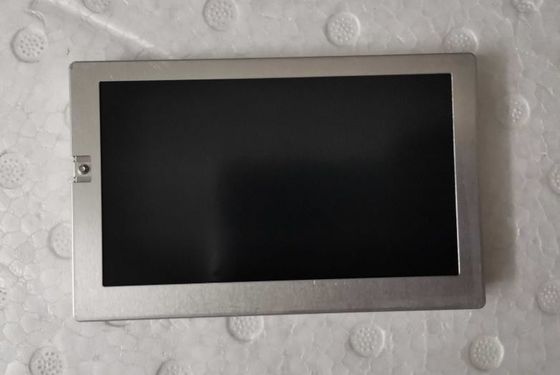

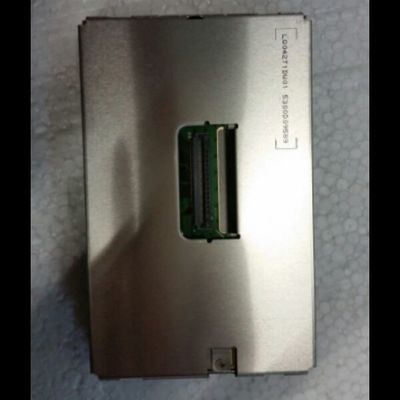

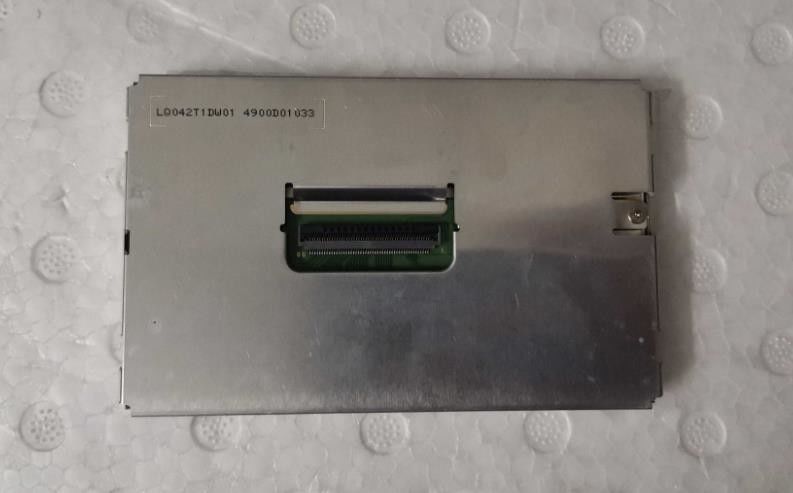

LQ042T1DW01 प्रदर्शन का समर्थन करता है480×272 ((RGB)(डब्ल्यूक्यूवीजीए) 16:9 (डब्ल्यूः एच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी क्षैतिज पट्टी में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 92.88 ((डब्ल्यू) × 52.632 ((एच) मिमी का सक्रिय क्षेत्र, 109 का रूपरेखा आकार है।5 ((W) × 69 ((H) × 10.1 ((D) मिमी, देखने के क्षेत्र का आकार 94.48 ((W) × 54.272 ((H) मिमी, एंटीग्लेयर, हार्ड कोटिंग (3H) के सतह उपचार के साथ, शुद्ध वजन 85.0 ग्राम (अधिकतम) । एक ASV, सामान्य रूप से काले, ट्रांसमिसिव LCM उत्पाद के रूप में,LQ042T1DW01 400 cd/m2 प्रदर्शन चमक 1300 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 80/80/80/80 (टाइप) (CR≥10) (एल/आर/यू/डी) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 20 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट + एफआरसी ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 16.2M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 64% (एनटीएससी) रंग पैलेट का प्रदर्शन भी होता है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जो कि एज लाइट प्रकार के रूप में रखा गया था और 50K घंटे के कामकाजी जीवन समय है, एलईडी ड्राइवर के साथ।
