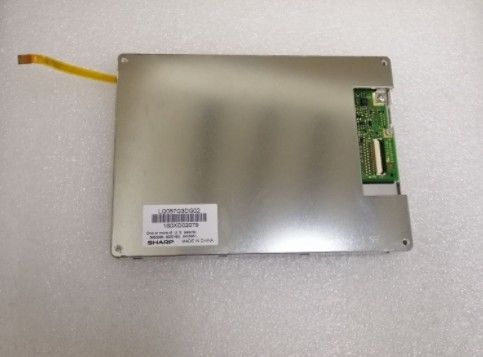

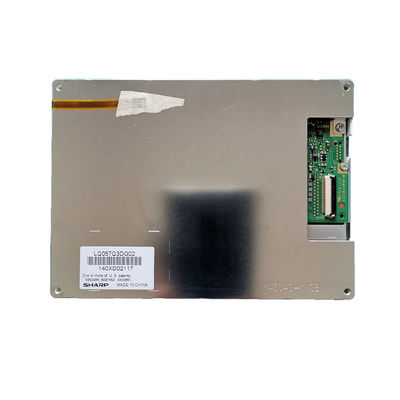

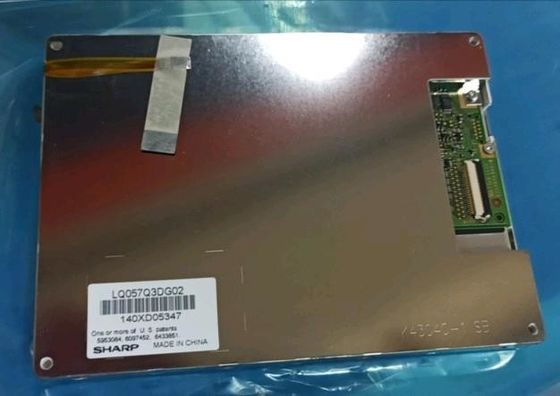

उत्पाद विवरण:
|
| मॉडल: | एलक्यू057क्यू3डीजी02 | ब्रांड: | तीखा |
|---|---|---|---|
| पिक्सेल प्रारूप: | 320(आरजीबी)×240 [क्यूवीजीए] 70पीपीआई | विकर्ण आकार: | 5.7 इंच |
| इंटरफ़ेस प्रकार: | सीएमओएस (1 सीएच, 6-बिट), 33 पिन कनेक्टर | प्रकाश स्रोत: | WLED [5S4P], 30K घंटे |
| luminance: | 400 सीडी / एम² | पर्यावरण: | परिचालन तापमानः -30 ~ 70 °C; भंडारण तापमानः -30 ~ 70 °C |
| प्रमुखता देना: | QVGA शार्प टीएफटी एलसीडी डिस्प्ले,सिमिट्री शार्प टीएफटी पैनल |
||
LQ057 श्रृंखला LQ057Q3DG02 LQ057Q3DG01 LQ057Q3DC12 LQ057Q3DC11 LQ057Q3DC03
| मूलभूत जानकारी: | ब्रांड नाम | मॉडल का नाम | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| शार्प | LQ057Q3DG02 | a-Si TFT-LCD, एलसीएम | - | |
| अधिकतम रेटिंगः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन स्तर |
| -30 ~ 70 °C | -30 ~ 70 °C | - |
| स्क्रीन का आकारः | 5.7" | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल संख्या | पिक्सेल प्रारूप | डॉट पिच (एच×वी) | पिक्सेल पिच (एच×वी) |
| 320 ((RGB) × 240, QVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.120×0.360 मिमी | 0.360×0.360 मिमी [70PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र (एच×वी) | बेज़ेल खोलना (एच×वी) | कुल आयाम (एच×वी) | समग्र गहराई |
| 115.2×86.4 मिमी | 121.0×92.2 मिमी | 144×103.8 मिमी | 12.3±0.5 मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | पहलू अनुपात (H:V) | अभिविन्यास | आकृति शैली |
| सपाट आयत | 4:3 | परिदृश्य प्रकार | ||
| अन्य विनिर्देश | मास | पैनल कवर | सतह उपचार | |
| 210 ग्राम (अधिकतम) | - | - | ||
| मूलभूत जानकारी: | चमक | कार्य मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 400 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 550१.१ (प्रकार) (प्रसारण) | |
| अच्छा दृश्य | देखने का कोण | प्रतिक्रिया समय | |
| बारह बजे | 80/80/80/65 (प्रकार) ((CR≥5) | 30/10 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमानः | समर्थन रंग | रंग समन्वय |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 |
| बैक-लाइट विशेषताएंः | प्रकार | स्थान | जीवन (घंटे) | राशि | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार (ऊपरी पक्ष) | 30K ((टाइप) | 5S4P | चार तार | - | |
| WLED इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
| 16.0/17.5V (प्रकार/अधिकतम) | 20mA (टाइप.) | 1.28W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | डब्ल्यूएलईडी चालक राज्य | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| - | एफपीसी | - | ||||
| इंटरफ़ेस विवरण | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| 1 पीसी | 8 पिन | 0.5 मिमी | ||||
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| 3.3V (टाइप.) | 20/30 एमए (टाइप.) | - | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज | 0≤VIL≤0.1VCC; 0.9VCC≤VIH≤VCC | |||||
| इंटरफ़ेस विशेषताएं: | सिग्नल प्रकार | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| सीएमओएस (1 ch, 6-बिट) | कनेक्टर | - | ||||
| इंटरफ़ेस विवरणः | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| आइरिसो | IMSA-9637S-33Y902 | 1 पीसी | 33 पिन | 0.5 मिमी | DRGB-33P1C6B-040A | |
LQ057Q3DG02 प्रदर्शन का समर्थन करता है320 ((RGB) × 240(QVGA) का पहलू अनुपात 4: 3 (W: H) है, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 115.2 ((W) × 86.4 ((H) मिमी का सक्रिय क्षेत्र, 144 ((W) × 103.8 ((H) × 12 का रूपरेखा आकार है।8 ((D) मिमी, देखने के क्षेत्र का आकार 121.0 ((W) × 92.2 ((H) मिमी, शुद्ध वजन 210g (अधिकतम) है। एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में, LQ057Q3DG02 400 cd/m2 डिस्प्ले चमक 550 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 80/80/80/65 (टाइप) (CR≥5) (L/R/U/D) देखने का कोण, 12 बजे सबसे अच्छा देखने की दिशा, और 30/10 (टाइप) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का पैलेट प्रस्तुत करता है। इस उत्पाद ने 5S4P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार (ऊपरी पक्ष) के रूप में रखा गया था और इसका कार्य जीवन समय 30K घंटे है।
