उत्पाद विवरण:
|
| पैनल ब्रांड: | तीखा | पैनल मॉडल: | LQ058Y5DG30 |
|---|---|---|---|
| पैनल का आकार: | 5.8 इंच | पिक्सेल प्रारूप: | आरजीबी वर्टिकल स्ट्राइप |
| संकल्प: | 800 ((RGB) × 480, WVGA, 160PPI | चमक: | 360 सीडी/एम² (टाइप) |
| लैम्प टाइप: | 2 तार WLED, 10K घंटे, बिना ड्राइवर के | सिग्नल इंटरफ़ेस: | समानांतर आरजीबी (1 सीएच, 6-बिट), 60 पिन एफपीसी |
| पैनल प्रकार: | ए-सी टीएफटी-एलसीडी, एलसीएम | पर्यावरण: | ऑपरेटिंग तापमानः -30 ~ 85 °C; भंडारण तापमानः -40 ~ 85 °C; कंपन स्तरः 4.4G (43.2 m/s2) |
| प्रमुखता देना: | QVGA शार्प टीएफटी एलसीडी डिस्प्ले,सिमिट्री शार्प टीएफटी पैनल |
||

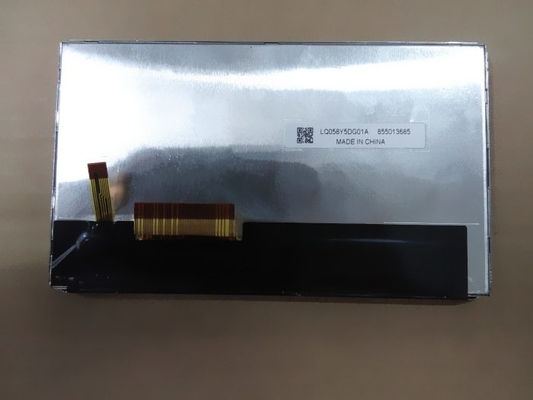

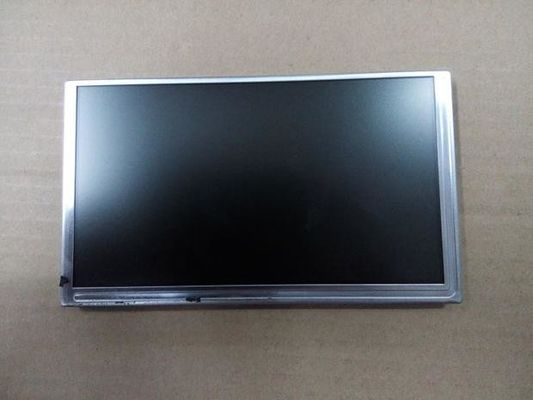

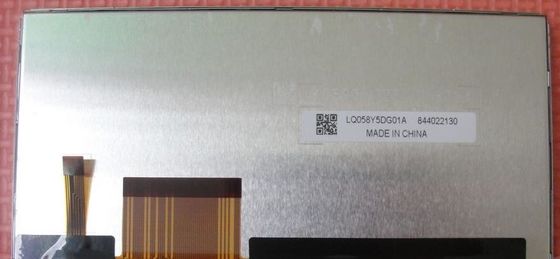

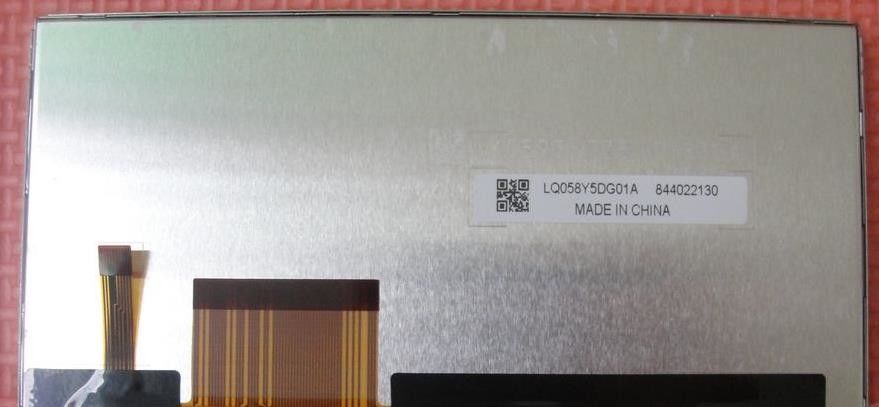

LQ058 श्रृंखला LQ058Y5DG30 LQ058Y5DG01
| मूलभूत जानकारी: | ब्रांड नाम | मॉडल का नाम | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| शार्प | LQ058Y5DG30 | a-Si TFT-LCD, एलसीएम | - | |
| अधिकतम रेटिंगः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन स्तर |
| -30 ~ 85 °C | -40 ~ 85 °C | 4.4G (43.2 m/s2) |
| स्क्रीन का आकारः | 5.8" | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल संख्या | पिक्सेल प्रारूप | डॉट पिच (एच×वी) | पिक्सेल पिच (एच×वी) |
| 800 ((RGB) × 480, WVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.0535×0.1505 मिमी | 0.1605×0.1505 मिमी [160PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र (एच×वी) | बेज़ेल खोलना (एच×वी) | कुल आयाम (एच×वी) | समग्र गहराई |
| 128.4×72.24 मिमी | 130.6×73.75 मिमी | 141.1×82.9 मिमी | 9.7 (टाइप) मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | पहलू अनुपात (H:V) | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:9 | परिदृश्य प्रकार | ||
| टच पैनलः | स्पर्श बिंदु | सिग्नल प्रकार | नियंत्रक | प्रौद्योगिकी |
| - | - | टच कंट्रोलर के बिना | 4-वायर प्रतिरोधक स्पर्श | |
| अन्य विनिर्देश | मास | पैनल कवर | सतह उपचार | |
| 155 ग्राम (अधिकतम) | - | प्रतिबिंब विरोधी | ||
| मूलभूत जानकारी: | चमक | कार्य मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 360 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 150१ (मिनट) (प्रसारण) | |
| अच्छा दृश्य | देखने का कोण | प्रतिक्रिया समय | |
| 6 बजे | 65/65/55/65 (प्रकार) | 20/30 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमानः | समर्थन रंग | रंग समन्वय |
| 6438K | 262K (6-बिट) | एक्सः0.313; Y:0.335 | |
| सफेद एकरूपता: | 1.43 (अधिकतम) | ||
| ताज़ा दरः | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैनः | हाँ (यू/डी, एल/आर) |
| बिजली की खपतः | 3.1W (प्रकार) |
| बैक-लाइट विशेषताएंः | प्रकार | स्थान | जीवन (घंटे) | राशि | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 10K ((मिन.) | दो तार | दो तार | - | |
| WLED इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
| 16.4/17.5/19.7V (मिन./प्रकार./अधिकतम) | 150/160mA (प्रकार/अधिकतम) | 2.95W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | डब्ल्यूएलईडी चालक राज्य | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| नहीं | एफपीसी | - | ||||
| इंटरफ़ेस विवरण | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| 1 पीसी | 10 पिन | 0.5 मिमी | ||||
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| 5.3/3.3/15/-12V (प्रकार) ((VSHA/VSHD/VDD/VEE) | 26/15/0.2/0.2mA (प्रकार) ((ISHA/ISHD/IVDD/IEE) | - | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज | GND≤VIL≤0.2VSHD; 0.8VSHD≤VIH≤VSHD | |||||
| इंटरफ़ेस विशेषताएं: | सिग्नल प्रकार | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| समानांतर आरजीबी (1 ch, 6-बिट) | एफपीसी | - | ||||
| इंटरफ़ेस विवरणः | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| 1 पीसी | 60 पिन | 0.5 मिमी | ||||
LQ058Y5DG30 प्रदर्शन का समर्थन करता है800 ((RGB) × 480(डब्ल्यूवीजीए) 16:9 (डब्ल्यूःएच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 128.4 ((डब्ल्यू) × 72.24 ((एच) मिमी का सक्रिय क्षेत्र, 141.1 ((डब्ल्यू) × 82 का रूपरेखा आकार है।9 ((H) मिमी, देखने के क्षेत्र का आकार 130.6 ((W) × 73.75 ((H) मिमी, एंटीग्लेयर, एंटीरिफ्लेक्शन के सतह उपचार के साथ, 155 ग्राम (अधिकतम) का शुद्ध वजन। एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में,LQ058Y5DG30 360 cd/m2 प्रदर्शन चमक 150 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 65/65/55/65 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 20/30 (टाइप) (Tr/Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है। इस उत्पाद ने 2 स्ट्रिंग WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 10K घंटे का कार्य जीवन समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है.
