उत्पाद विवरण:
|
| पैनल मॉडल: | LQ064V3DG02 | पैनल ब्रांड: | तीखा |
|---|---|---|---|
| चमक: | 325 cd/m2 (टाइप) | पैनल का आकार: | 6.4इंच |
| लैम्प टाइप: | 2 पीसी सीसीएफएल, 50K घंटे, बिना ड्राइवर के | संकल्प: | 640(आरजीबी)×480, वीजीए, 124पीपीआई |
| सिग्नल इंटरफ़ेस: | समानांतर आरजीबी (1 सीएच, 6-बिट), 31 पिन कनेक्टर | पर्यावरण: | ऑपरेटिंग तापमानः -30 ~ 80 °C; भंडारण तापमानः -30 ~ 80 °C; कंपन स्तरः 2.0G (19.6 m/s2) |
| प्रमुखता देना: | QVGA शार्प टीएफटी एलसीडी डिस्प्ले,सिमिट्री शार्प टीएफटी पैनल |
||
LQ064 श्रृंखला LQ064V3DG06 LQ064V3DG05 LQ064V3DG04 LQ064V3DG02 LQ064V3DG01 LQ064V1DS11
| मूलभूत जानकारी: | चमक | 325 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 350: 1 (टाइप) (प्रसारण) |
|---|---|---|---|---|
| अच्छा दृश्य | बारह बजे | प्रतिक्रिया की गति | 8/21 (टाइप) ((Tr/Td) (ms) | |
| देखने का कोण | 70/70/70/40 (प्रकार) ((CR≥5) | ऑपरेटिंग मोड | टीएन, सामान्य रूप से सफेद, संचरण | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.313; वाई:0.329 | समर्थन रंग | 262K (6-बिट) |
| रंग तापमान | 6485K | सफेद एकरूपता | - |
| पिक्सेल विशेषताएंः | पिक्सेल की संख्या | 640 ((RGB) × 480 [वीजीए] | व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी |
|---|---|---|---|---|
| डॉट पिच ((W×H) | 0.068×0.204 मिमी | पिक्सेल पिच ((W×H) | 0.204×0.204 मिमी [124PPI] | |
| भौतिक आकारः | सक्रिय रूप से देखना | 130.56 ((W) × 97.92 ((H) मिमी | कुल मिलाकर डिम। | 161.3 ((W) × 117 ((H) मिमी |
| बेज़ल खोलना | 135.3 ((W) × 103.0 ((H) मिमी | समग्र गहराई | 12.0 (टाइप) मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात ((W:H) | 4:3 | आकृति शैली | ||
| फिक्सेशनः | बाएं, दाएं स्लग पर चेहरे को माउंटिंग छेद (4-Ф3.2) | |||
| अन्य विवरण: | मास | 280 ग्राम (अधिकतम) | सतह | अँटीग्लास |
| सिग्नल इलेक्ट्रिकल: | इनपुट करंट | 290/200mA (टाइप) (ICC) | इनपुट वोल्ट | 3.3/5.0V (प्रकार) ((वीसीसी) | ||
|---|---|---|---|---|---|---|
| उपभोग | - | सिग्नल इंटरफ़ेस | समानांतर आरजीबी (1 ch, 6-बिट) | |||
| संकेतों के लिए तार्किक वोल्टेज: | -0.3V≤VIL≤0.9V; 2.3V≤VIH≤5.5V | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | - | भौतिक प्रकार | कनेक्टर | ||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन राशि | पिन असाइनमेंट |
| एचआरएस | DF9BA-31P-1V | 1 पीसी | 1.0 मिमी | 31 पिन | DRGB-31P1C6B-010K | |
| दीपक की विशेषताएं: | दीपक का आकार | सीधा | दीपक का प्रकार | सीसीएफएल | स्थान | किनारा प्रकाश प्रकार (नीचे की ओर) |
|---|---|---|---|---|---|---|
| विनिमय | - | राशि | 2 पीसी | जीवन | 50K (टाइप) (घंटे) | |
| दीपक विद्युत: | इनपुट करंट | 10.0±1.0mA | इनपुट वोल्ट | 370±40V | ||
| आवृत्ति | 35/80KHz (मिन./मैक्स.) | चालू वोल्टेज | - | |||
| इंटरफ़ेस विशेषताएं: | स्थान | - | भौतिक प्रकार | कनेक्टर | ||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | राशि | पिन पिच | पिन राशि | पिन असाइनमेंट |
| जेएसटी | BHR-04VS-1 | 1 पीसी | 4.0 मिमी | चार पिन | BLL-4PINS-HHNL | |
| बैकलाइट ड्राइवरः | नहीं | |||||

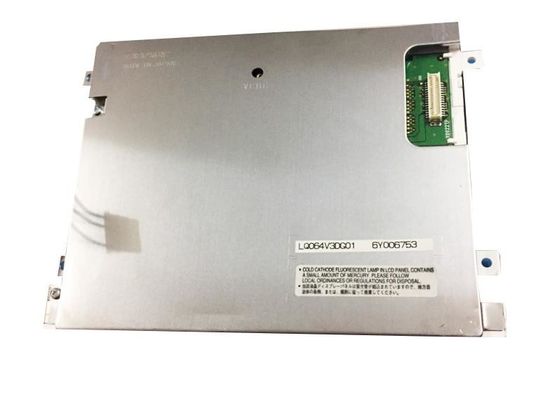

LQ064V3DG02 प्रदर्शन का समर्थन करता है640 ((RGB) × 480(वीजीए) का पहलू अनुपात 4: 3 (डब्ल्यूः एच) है, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 130.56 ((डब्ल्यू) × 97.92 ((एच) मिमी का सक्रिय क्षेत्र, 161.3 ((डब्ल्यू) × 117 ((एच) मिमी का रूपरेखा आकार है,135 के देखने के क्षेत्र का आकार.3(W) × 103.0(H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, शुद्ध वजन 280g (अधिकतम) । एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में, LQ064V3DG02 325 cd/m2 डिस्प्ले चमक 350 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 70/70/70/40 (टाइप) (CR≥5) (L/R/U/D) देखने का कोण, 12 बजे सबसे अच्छा देखने की दिशा, और 8/21 (टाइप) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है। इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार (नीचे की तरफ) के रूप में रखा गया था और 50K घंटे का कामकाजी जीवन समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है.
