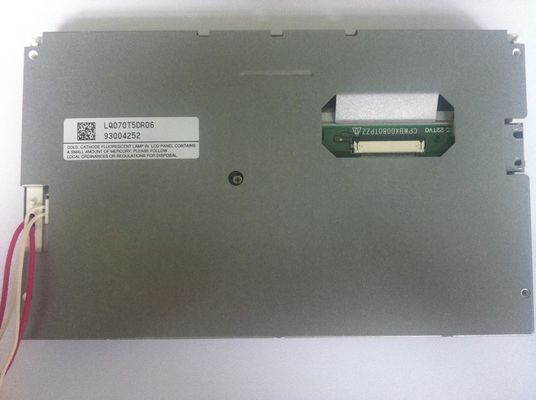

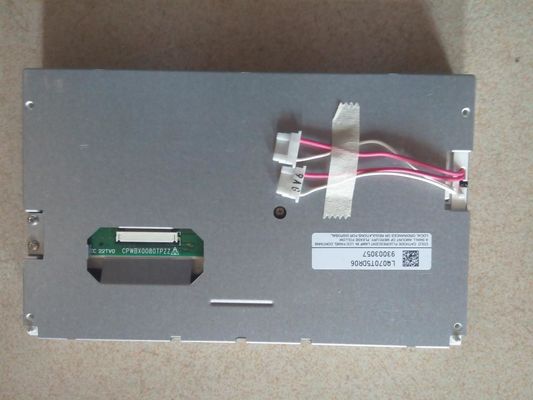

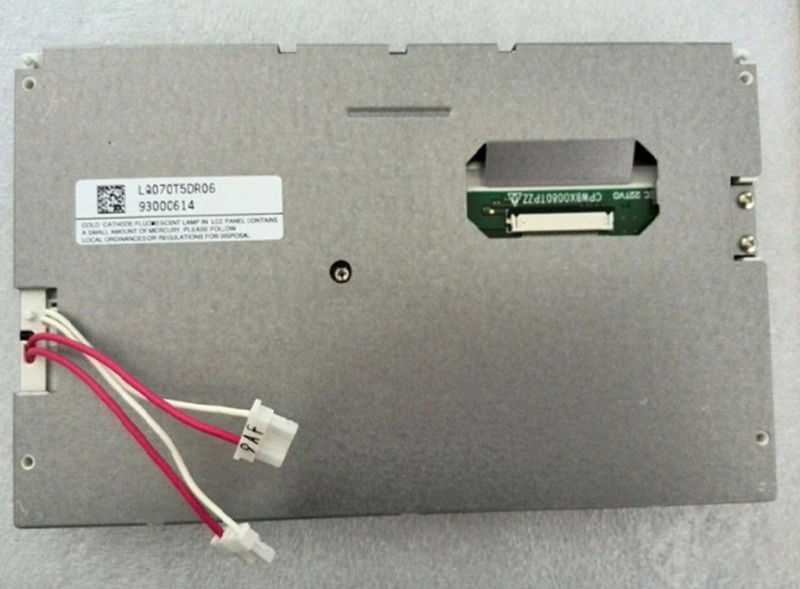

उत्पाद विवरण:
|
| पैनल ब्रांड: | तेज़ | पैनल मॉडल: | LQ070T5DR06 |
|---|---|---|---|
| चमक: | 400 cd / m c (टाइप।) | पैनल का आकार: | 7.0 इंच |
| संकल्प: | 480 (RGB) × 240, WQVGA, 77PPI | सिग्नल इंटरफ़ेस: | समानांतर RGB (1 ch, 6-bit), 36 पिन कनेक्टर |
| दीपक प्रकार: | 2 पीसी CCFL, 10K घंटे, चालक के बिना | वातावरण: | Operating Temp.: -30 ~ 85 °C ; ऑपरेटिंग अस्थायी: -30 ~ 85 डिग्री सेल्सियस; Storage |
| हाई लाइट: | CCFL Sharp TFT LCD डिस्प्ले,WLED LVDS TFT टच पैनल |
||
LQ070 श्रृंखला LQ070T5GG01C LQ070T5DR06 LQ070T5DR02 LQ070T5BG01
| पिक्सेल सुविधाएँ: | पिक्सेल प्रारूप | 480 (RGB) × 240 [WQVGA] | डॉट पिच | 0.107 × 0.3625 मिमी (एच × वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी कार्यक्षेत्र धारी | पिक्सेल पिच | 0.321 × 0.3625 मिमी (H × V) [77PPI] | |
| यांत्रिक आकार: | प्रदर्शन क्षेत्र | 154.08 × 87 मिमी (एच × वी) | बेजल एरिया | 159.1 × 91.9 मिमी (एच × वी) |
| डिम की रूपरेखा। | 170.1 × 103.4 मिमी (एच × वी) | रूपरेखा गहराई | 15.2 mm 0.5 मिमी | |
| रूपरेखा विशेषताएं: | बनाने का कारक | सपाट आयत | अभिविन्यास | लैंडस्केप प्रकार |
| आस्पेक्ट अनुपात | 16: 9 (एच: वी) | आकार शैली | ||
| छेद और ब्रैकेट: | बढ़ते बढ़ते छेद (4-)2.05) | |||
| अन्य सुविधाओं : | वजन | 295g (अधिकतम) | सतह | एंटीग्लारे, एंटीरेप्शन |
| मूलभूत जानकारी : | चमक | 400 सीडी / एम / (टाइप) | इसके विपरीत अनुपात | 100: 1 (न्यूनतम) (प्रसारण) |
|---|---|---|---|---|
| देखने का दृष्टिकोण | 65/65/40/65 (टाइप।) (CR )5) | ऑप्टिकल मोड | टीएन, आम तौर पर सफेद, संचारणी | |
| दिशा देखना | 6 बजे | प्रतिक्रिया समय | 30/50 (टाइप।) (Tr / Td) (एमएस) | |
| रंग प्रदर्शन: | वार्णिकता | डब्ल्यूएक्स: 0.313;व्या: ०.३२ ९ | रंग संख्या | 262K (6-बिट) |
| रंग तापमान | 6485 कि | सफेद एकरूपता | - |
| बैक-लाइट विशेषताएं: | लैम्प शेप | सीधे | लैंप प्रकार | CCFL | जीवन काल | 10K (न्यूनतम) (घंटे) |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | - | रकम | 2 पीसी | पद | एज लाइट प्रकार (नीचे की ओर) | |
| दीपक विद्युत: | वोल्टेज इनपुट | 370 V 40 वी | वर्तमान इनपुट | 6.0 mA 0.5mA | ||
| आवृत्ति | 45 / 70KHz (मिन ./Max।) | किक-ऑफ वोल्टेज | 1300 / 1350V (अधिकतम) (टा = + 25 / -30 ℃) | |||
| सेवन | 4.5 डब्ल्यू (टाइप) | |||||
| इंटरफ़ेस सुविधाएँ: | प्रकार | योजक | पद | - | लैंप चालक | नहीं न |
| इंटरफ़ेस विस्तार: | ब्रांड | नमूना | पिन पिच | पिंस | रकम | विन्यास |
| जेएसटी | बीएचआर -02 (8.0) वीएस -1 एन | 8.0 मिमी | 2 पिन | 2 पीसी | BLL-2PINS-HL | |
| सिग्नल सिस्टर्म: | समानांतर RGB (1 ch, 6-bit) | तर्क वोल्टेज | VIL V0.9V;2.3V 2.3VIH | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 5/10 / -10 V (टाइप) (VSH / VGH / VGL) | वर्तमान इनपुट | 35/25 / -22mA (टाइप) (ISH / IGH / IGL) | ||
| इंटरफ़ेस सुविधाएँ: | प्रकार | योजक | पद | - | ||
| कनेक्टर विस्तार से: | ब्रांड | नमूना | पिन पिच | पिंस | रकम | विन्यास |
| जेएसटी | 36FLZ-RSM1-R-TB | 0.5 मिमी | 36 पिन | 1 टुकड़ा | DRGB-36P1C6B-020A | |
LQ070T5DR06 डिस्प्ले को सपोर्ट करता है 480 (RGB) × 240(डब्ल्यूसीवीजीए) 16: 9 (डब्ल्यू: एच) के पहलू अनुपात के साथ, जिनके पिक्सल को आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 154.08 (डब्ल्यू) × 87 (एच) मिमी, 170.1 की रूपरेखा आकार (डब्ल्यू) × 103.4 (एच) × 15.7 (डी) मिमी, देखने का क्षेत्र आकार 159.1 (डब्ल्यू) × 91.9 का सक्रिय क्षेत्र है। (एच) मिमी, एंटीग्लारे, एंटीरफ्लेक्शन की सतह के साथ, 295g (अधिकतम।) का शुद्ध वजन।एक TN के रूप में, आम तौर पर व्हाइट, ट्रांस्मिसिव LCM उत्पाद, LQ070T5DR06 400 cd / m c डिस्प्ले ब्राइटनेस 100: 1 ट्रांसिमिसिव कंट्रास्ट रेशियो, 65/65/40/65 (टाइप) (CR≥5) (L / R / U / U) प्रदान कर सकता है। D) व्यूइंग एंगल, 6 बजे बेस्ट व्यू डायरेक्शन, और 30/50 (टाइप) का रिस्पॉन्स टाइम (Tr / Td) ms।ग्रे-स्केल या उप-पिक्सेल की चमक प्रत्येक डॉट के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत किया जाता है।इस उत्पाद ने 2 पीसी CCFL को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (बॉटम साइड) के रूप में रखा गया था और इसमें 10K घंटे का कामकाजी जीवन समय होता है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता होती है।
