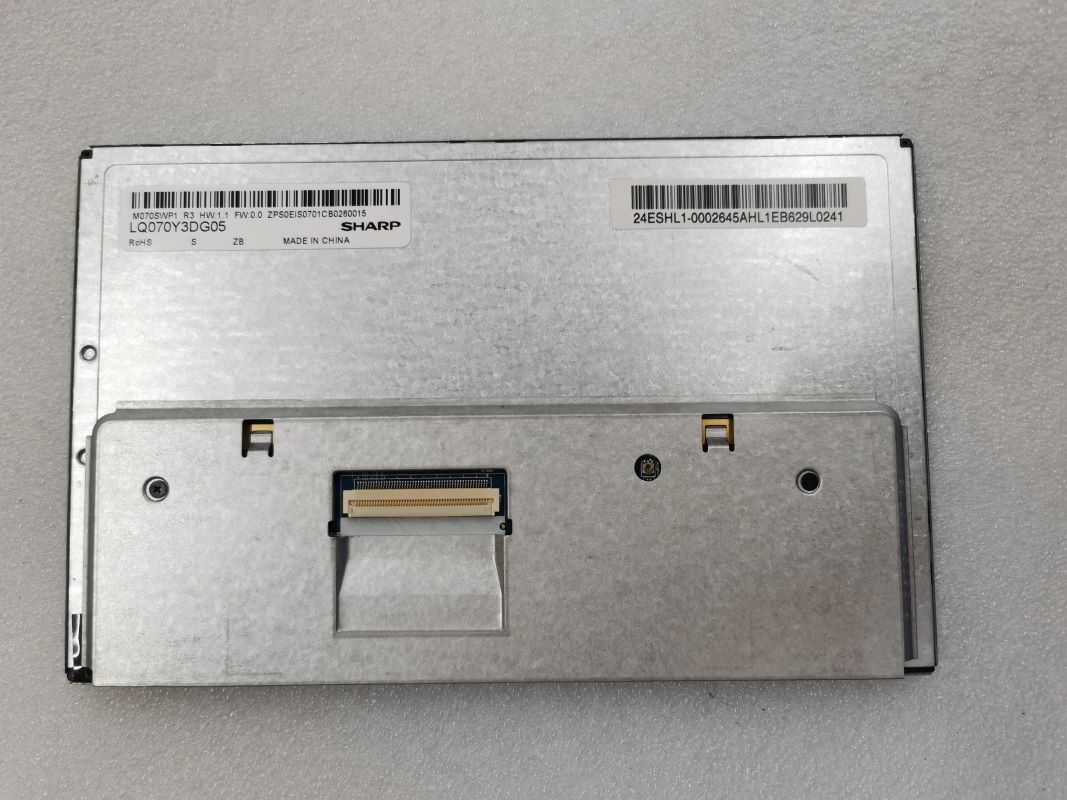

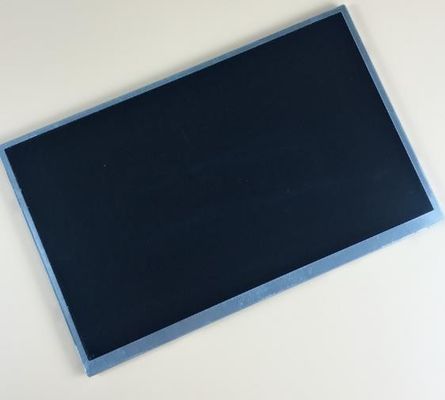

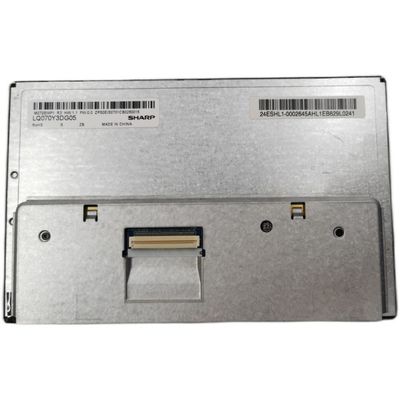

उत्पाद विवरण:
|
| निर्माता: | तीखा | मॉडल नाम: | LQ070Y3DG05 |
|---|---|---|---|
| स्क्रीन का साईज़: | 7.0 इंच | luminance: | 350 सीडी / वर्ग मीटर |
| पिक्सेल संख्या: | 800 ((RGB) × 480 (WVGA) 134PPI | सिग्नल प्रकार: | समानांतर आरजीबी (1 ch, 8-बिट), 50 पिन कनेक्टर |
| बैकलाइट: | WLED, 20K घंटे, एलईडी ड्राइवर के साथ | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -30 ~ 80 °C संचालन तापमानः -20 ~ 70 °C |
| प्रमुखता देना: | CCFL Sharp TFT LCD डिस्प्ले,WLED LVDS TFT टच पैनल |
||
LQ070 श्रृंखला LQ070Y3DG05 LQ070Y3DG03 LQ070Y3DG02 LQ070Y3DG01
| बुनियादी जानकारीः | पैनल ब्रांड | शार्प | पैनल मॉडल | LQ070Y3DG05 1 संगत |
|---|---|---|---|---|
| विकर्ण आकार | 7.0" | आवेदन | ||
| पैनल का प्रकार | a-Si TFT-LCD, एलसीएम | मॉडल उपनाम | M070SWP1 R3 | |
| विश्वसनीयताः | ऑपरेटिंग टेम्प. | -20 ~ 70 °C | भंडारण तापमान. | -30 ~ 80 °C |
| RoHS राज्य | कंपन रेटिंग | 1.5G (14.7 m/s2) |
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 800 ((RGB) × 480 [WVGA] | डॉट पिच | 0.064×0.1805 मिमी (एच×वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.192×0.1805 मिमी (एच×वी) [134पीपीआई] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र | 153.6×86.64 मिमी (एच×वी) | बेज़ेल क्षेत्र | 156.0×89.04 मिमी (एच×वी) |
| रूपरेखा डिम. | 165×104 मिमी (एच×वी) | रूपरेखा गहराई | 5/8.2 (प्रकार/अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात | 16:9 (H:V) | आकृति शैली | ||
| छेद और ब्रैकेटः | बिना | |||
| अन्य विशेषताएं: | वजन | 194 ग्राम (प्रकार) | सतह | एंटीग्लेयर, हार्ड कोटिंग (3H) |
| मूलभूत जानकारी: | चमक | 350 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 500१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 70/70/50/70 (प्रकार) | ऑप्टिकल मोड | टीएन, सामान्य रूप से सफेद, संचरण | |
| देखने की दिशा | 6 बजे | प्रतिक्रिया समय | 16 (प्रकार) (Tr+Td) (ms) | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.310; वाई:0.330 | रंग संख्याएँ | 16.7M (8-बिट) |
| रंग तापमान | 6638K | सफेद एकरूपता | 1.43 (अधिकतम) ((5 अंक) |
| फ्रेम आवृत्तिः | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैनः | हाँ (यू/डी, एल/आर) |
| बैक-लाइट विशेषताएंः | दीपक का आकार | - | दीपक का प्रकार | WLED | जीवन काल | 20K ((मिन.) (घंटे) |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | - | राशि | - | स्थान | किनारा प्रकाश प्रकार | |
| इंटरफ़ेस विशेषताएं: | प्रकार | पैनल संकेत इंटरफ़ेस में शामिल | स्थान | - | दीपक चालक | एलईडी ड्राइवर के साथ |
| ड्राइवर इलेक्ट्रिकल: | वोल्टेज इनपुट | 4.5/12.0/16.0V (मिन./प्रकार./अधिकतम) | वर्तमान इनपुट | - | ||
| उपभोग | 2.1W (अधिकतम) | |||||
| सिग्नल सिस्टमः | समानांतर आरजीबी (1 ch, 8-बिट) | तार्किक वोल्टेज | 0≤VIL≤0.3VDD; 0.7VDD≤VIH≤VDD | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 3.3V (टाइप.) | वर्तमान इनपुट | 100/150mA (प्रकार/अधिकतम) | ||
| उपभोग | 0.5W (अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | - | ||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| स्टार्कन | 089H50-000000-G2-R | 0.5 मिमी | 50 पिन | 1 पीसी | ||
LQ070Y3DG05 प्रदर्शन का समर्थन करता है800 ((RGB) × 480(डब्ल्यूवीजीए) 16:9 (डब्ल्यूःएच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 153.6 ((डब्ल्यू) × 86.64 ((एच) मिमी का सक्रिय क्षेत्र, 165 ((डब्ल्यू) × 104 ((एच) × 8 का रूपरेखा आकार है।2 ((D) मिमी, देखने के क्षेत्र का आकार 156.0 ((W) × 89.04 ((H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (3H), शुद्ध वजन 194 ग्राम (टाइप) । एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में,LQ070Y3DG05 350 cd/m2 डिस्प्ले चमक 500 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 70/70/50/70 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 16 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 16.7M रंगों का पैलेट प्रस्तुत करता है, जिसमें 50% रंग व्यास (एनटीएससी) का प्रदर्शन भी होता है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 20K घंटे का कार्य जीवन समय है, एलईडी ड्राइवर के साथ।
