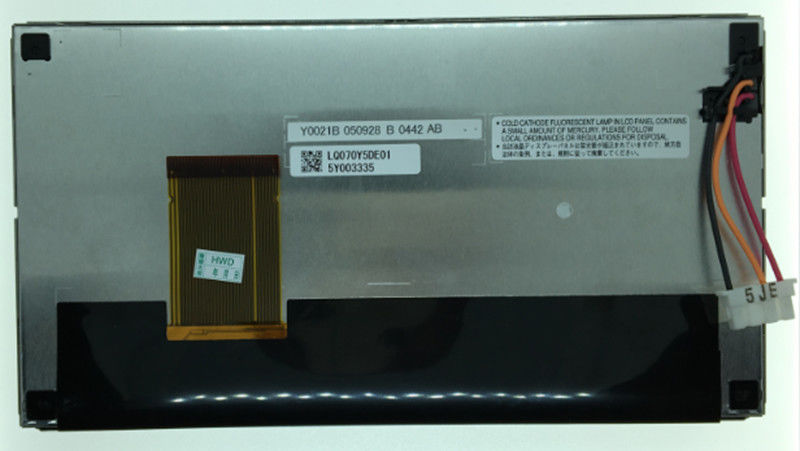

उत्पाद विवरण:
|
| पैनल मॉडल: | LQ070Y5DE01 | पैनल ब्रांड: | तेज़ |
|---|---|---|---|
| चमक: | 320 cd / m c (टाइप।) | पैनल का आकार: | 7.0 इंच |
| दीपक प्रकार: | 1 पीसी CCFL, ड्राइवर के बिना | सिग्नल इंटरफ़ेस: | समानांतर RGB (1 ch, 6-bit), 50 पिन FPC |
| संकल्प: | 800 (RGB) × 480, WVGA, 134PPI | वातावरण: | Operating Temp.: -30 ~ 85 °C ; ऑपरेटिंग अस्थायी: -30 ~ 85 डिग्री सेल्सियस; Storage |
| हाई लाइट: | CCFL Sharp TFT LCD डिस्प्ले,WLED LVDS TFT टच पैनल |
||
| मूलभूत जानकारी : | उत्पादक | पैनल मॉडल | पैनल का प्रकार | उपनाम |
|---|---|---|---|---|
| तेज़ | LQ070Y5DE01 | ए-सी टीएफटी-एलसीडी, एलसीएम | - | |
| वातावरण : | RoHS राज्य | संचालन तापमान। | भंडारण अस्थायी। | कंपन स्तर |
| -30 ~ 85 डिग्री सेल्सियस | -40 ~ 85 ° से | 3.0G (29.4 m / s²) |
| मूलभूत जानकारी : | ल्यूमिनेन्स (cd / m²) | देखने के कोण (एल / आर / यू / डी) | प्रतिक्रिया समय (एमएस) |
|---|---|---|---|
| 320 (टाइप) | 65/65/60/65 (टाइप।) (CR )10) | 30/50 (टाइप।) (Tr / Td) | |
| पर सर्वश्रेष्ठ दृश्य | प्रदर्शन प्रणाली | इसके विपरीत अनुपात | |
| 6 बजे | टीएन, आम तौर पर सफेद, संचारणी | 100: 1 (न्यूनतम) (प्रसारण) | |
| नापसंद रंग: | रंग तापमान | रंग प्रदर्शित करें | सफेद समन्वय |
| 6274 कि | 262K (6-बिट) | एक्स: 0.315;Y: 0.345 |
| पैनल का आकार: | 7.0 " | |||
|---|---|---|---|---|
| पिक्सेल सुविधाएँ: | पिक्सेल प्रारूप | पिक्सेल विन्यास | पिक्सेल पिच (मिमी) | डॉट पिच (मिमी) |
| 800 (RGB) × 480 [WVGA] | आरजीबी कार्यक्षेत्र धारी | 0.195 × 0.1725 [134PPI] | 0.065 × 0.1725 | |
| यांत्रिक आकार: | सक्रिय क्षेत्र (मिमी) | बेजेल क्षेत्र (मिमी) | रूपरेखा आयाम (मिमी) | रूपरेखा गहराई (मिमी) |
| 156 (एच) × 82.8 (वी) | 157.7 (एच) × 84.27 (वी) | 171.6 (एच) × 93.2 (वी) | 11.25 / 14.35 (Typ./Max।) मिमी | |
| रूपरेखा विशेषताएं: | बनाने का कारक | अभिविन्यास | आस्पेक्ट अनुपात | आकार शैली |
| सपाट आयत | लैंडस्केप प्रकार | 17: 9 (एच: वी) | ||
| बढ़ते: | के बग़ैर | |||
| अन्य विवरण: | वजन | पैनल कवर | इलाज | |
| 280 ग्राम (अधिकतम) | - | - | ||
| रिवर्स स्कैन: | हां (यू / डी, एल / आर) |
|---|---|
| कार्यक्षेत्र आवृत्ति: | 60 हर्ट्ज |
| दीपक सुविधाएँ: | प्रकार | पद | मात्रा | आकार | जीवन (घंटे) | लैम्प एक्सचेंज |
|---|---|---|---|---|---|---|
| CCFL | एज लाइट प्रकार | 1 टुकड़ा | यू आकार | - | - | |
| CCFL इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान पीढ़ी | शक्ति | |||
| 660 V 70 वी | 6.0 mA 0.5mA | 7.92W (टाइप) | ||||
| कार्यकारी आवृति | किक-ऑफ वोल्टेज | |||||
| 30/100 किलोहर्ट्ज़ (मिन ./Max।) | 1125 / 1280V (अधिकतम) (टा = + 25 / -30 ℃) | |||||
| इंटरफ़ेस सुविधाएँ: | पद | बैकलाइट ड्राइवर | प्रकार | |||
| - | नहीं न | योजक | ||||
| इंटरफ़ेस विस्तार: | ब्रांड | नमूना | पिन पिच | पिन राशि | मात्रा | विन्यास |
| जेएसटी | BHR-04VS-1 | 4.0 मिमी | 4 पिन | 1 टुकड़ा | BLL-4PINS-LNNH | |
| पैनल ड्राइविंग इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान पीढ़ी | शक्ति | |||
|---|---|---|---|---|---|---|
| 14 / 5.3 / 2.7V (टाइप) (VDD / VSHA / VSHD) | 0.20 / 40 / 8mA (टाइप) (IDD / ISHA / ISHD) | - | ||||
| इंटरफ़ेस सुविधाएँ: | पद | संकेत | प्रकार | |||
| - | समानांतर RGB (1 ch, 6-bit) | पांचवें वेतन आयोग | ||||
| एफपीसी विवरण: | ब्रांड | नमूना | पिन पिच | पिन राशि | मात्रा | विन्यास |
| 0.5 मिमी | 50 पिन | 1 टुकड़ा | ||||
LQ070 श्रृंखला LQ070Y5DG10 LQ070Y5DG09 LQ070Y5DG03 LQ070Y5DG02 LQ070Y5DE01
LQ070Y5DE01 प्रदर्शन का समर्थन करता है 800 (आरजीबी) × 480(डब्ल्यूवीजीए) 17: 9 (डब्ल्यू: एच) के पहलू अनुपात के साथ, जिनके पिक्सल को आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 156 (डब्ल्यू) × 82.8 (एच) मिमी, 171.6 की रूपरेखा आकार (डब्ल्यू) × 93.2 (एच) × 14.35 (डी) मिमी, देखने का क्षेत्र आकार 157.7 (डब्ल्यू) × 84.27 का सक्रिय क्षेत्र है। (एच) मिमी, शुद्ध वजन 280 ग्राम (अधिकतम।)।एक TN के रूप में, आम तौर पर व्हाइट, ट्रांस्मिसिव LCM उत्पाद, LQ070Y5DE01 320 cd / m: डिस्प्ले ब्राइटनेस 100: 1 ट्रांसिमिसिव कंट्रास्ट रेशियो, 65/65/60/65 (टाइप) (CR≥10) (L / R / U / U) प्रदान कर सकता है। D) व्यूइंग एंगल, 6 बजे बेस्ट व्यू डायरेक्शन और 30/50 (टाइप) का रिस्पॉन्स टाइम (Tr / Td) ms।ग्रे-स्केल या उप-पिक्सेल की चमक प्रत्येक डॉट के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत किया जाता है।इस उत्पाद ने 1 PC CCFL को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट प्रकार के रूप में रखा गया था, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता है।
