उत्पाद विवरण:
|
| पैनल मॉडल: | एलक्यू084वी3डीजी02 | पैनल ब्रांड: | तीखा |
|---|---|---|---|
| चमक: | 400 cd/m² (टाइप।) | पैनल का आकार: | 8.4इंच |
| सिग्नल इंटरफ़ेस: | समानांतर आरजीबी (1 ch, 6-बिट), 33 पिन कनेक्टर | लैम्प टाइप: | 6S2P WLED, 50K घंटे, ड्राइवर के बिना |
| संकल्प: | 640(आरजीबी)×480, वीजीए, 95पीपीआई | पर्यावरण: | ऑपरेटिंग तापमानः -30 ~ 80 °C; भंडारण तापमानः -30 ~ 80 °C; कंपन स्तरः 2.0G (19.6 m/s2) |
| प्रमुखता देना: | CCFL LVDS औद्योगिक एलसीडी पैनल,CCFL NEC TFT पैनल |
||

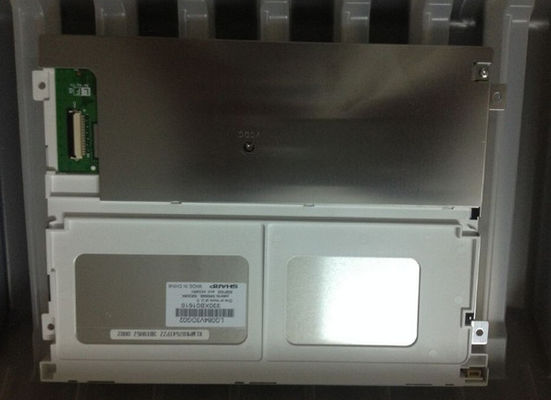

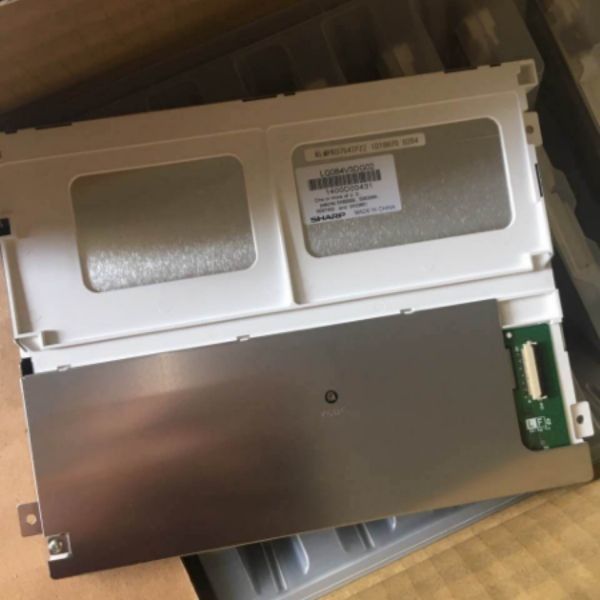

LQ084 श्रृंखला LQ084V3DG02 LQ084V3DG01
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | 640 ((RGB) × 480 [वीजीए] | डॉट पिच | 0.089×0.267 मिमी (एच×वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी ऊर्ध्वाधर पट्टी | पिक्सेल पिच | 0.267×0.267 मिमी (H×V) [95PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र | 170.88×128.16 मिमी (एच×वी) | बेज़ेल क्षेत्र | 175.5×133.0 मिमी (एच×वी) |
| रूपरेखा डिम. | 199.5×149.5 मिमी (एच×वी) | रूपरेखा गहराई | 11.6 (टाइप) मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात | 4(H:V) | आकृति शैली | ||
| छेद और ब्रैकेटः | चेहरे की स्थापना के लिए छेद (4-Φ3.2) | |||
| अन्य विशेषताएं: | वजन | 400 ग्राम (अधिकतम) | सतह | अँटीग्लास |
| मूलभूत जानकारी: | चमक | 400 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 600१.१ (प्रकार) (प्रसारण) |
|---|---|---|---|---|
| देखने का कोण | 65/65/55/60 (प्रकार) | ऑप्टिकल मोड | टीएन, सामान्य रूप से सफेद, संचरण | |
| देखने की दिशा | 6 बजे | प्रतिक्रिया समय | 5/21 (प्रकार) ((Tr/Td) (ms) | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.292; वाई:0.316 | रंग संख्याएँ | 262K (6-बिट) |
| रंग तापमान | 7970K | सफेद एकरूपता | - |
| रिवर्स स्कैनः | हाँ (यू/डी, एल/आर) |
|---|---|
| बिजली की खपतः | 4.62W |
| बैक-लाइट विशेषताएंः | दीपक का आकार | दो तार | दीपक का प्रकार | WLED | जीवन काल | 50K (टाइप) (घंटे) |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | - | राशि | 6S2P | स्थान | किनारा प्रकाश प्रकार | |
| दीपक विद्युत: | वोल्टेज इनपुट | 19.8V (टाइप.) | वर्तमान इनपुट | 100/105mA (प्रकार/अधिकतम) | ||
| उपभोग | 3.96W (टाइप.) | |||||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | - | दीपक चालक | नहीं |
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| जेएसटी | SM04B-SRSS-TB ((LF) ((SN) | 1.0 मिमी | चार पिन | 1 पीसी | BLE-4PINS-AACC | |
| सिग्नल सिस्टमः | समानांतर आरजीबी (1 ch, 6-बिट) | तार्किक वोल्टेज | VIL≤0.8V; 2.1V≤VIH | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 3.3V (टाइप) (VCC) | वर्तमान इनपुट | 200/360mA (प्रकार/अधिकतम) (ICC) | ||
| इंटरफ़ेस विशेषताएं: | प्रकार | कनेक्टर | स्थान | - | ||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन | राशि | विन्यास |
| आइरिसो | IMSA-9637S-33Y902 | 0.5 मिमी | 33 पिन | 1 पीसी | DRGB-33P1C6B-020A | |
LQ084V3DG02 प्रदर्शन का समर्थन करता है640 ((RGB) × 480(वीजीए) 4:3 (डब्ल्यूः एच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 170.88 ((डब्ल्यू) × 128.16 ((एच) मिमी का सक्रिय क्षेत्र, 199.5 ((डब्ल्यू) × 149 का रूपरेखा आकार है।5 ((H) मिमी, देखने के क्षेत्र का आकार 175.5 ((W) × 133.0 ((H) मिमी, एंटीग्लेयर की सतह उपचार के साथ, शुद्ध वजन 400 ग्राम (अधिकतम) । एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में,LQ084V3DG02 400 cd/m2 डिस्प्ले चमक 600 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 65/65/55/60 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 5/21 (टाइप) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है। इस उत्पाद ने 6S2P WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 50K घंटे के कामकाजी जीवन का समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है.
