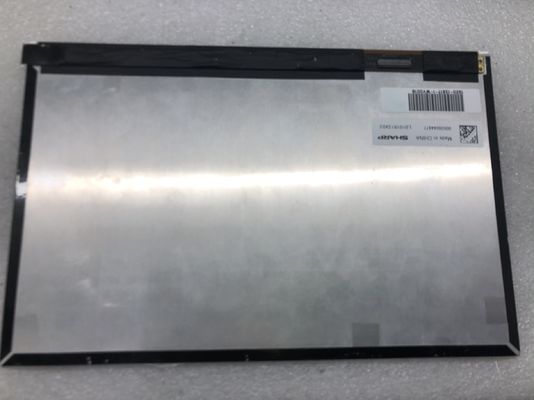

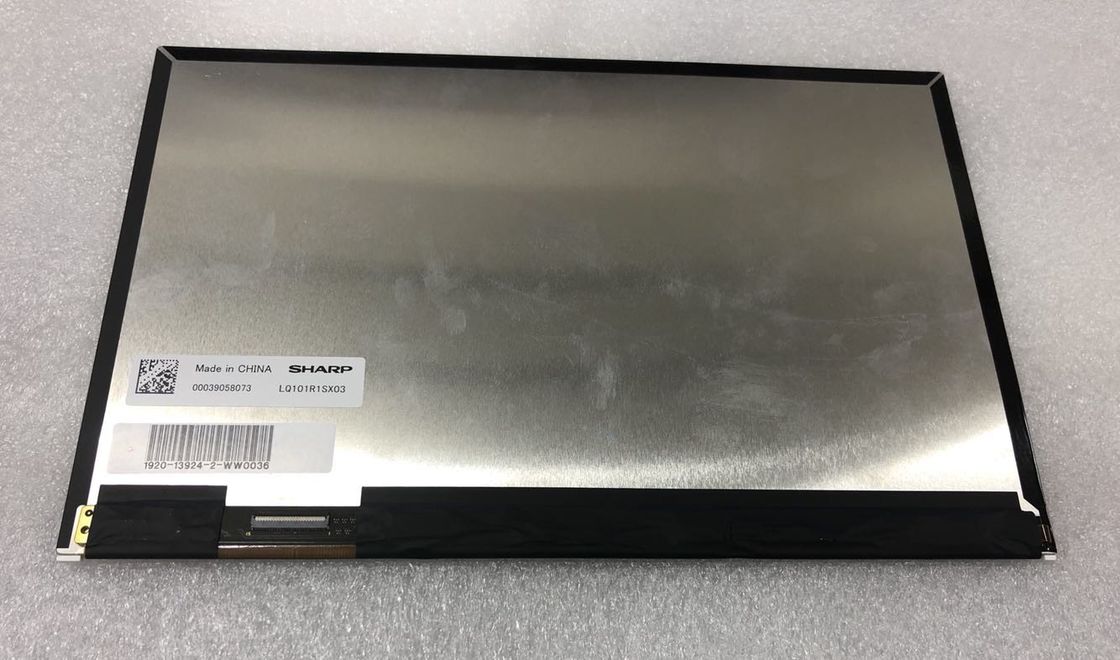

उत्पाद विवरण:
|
| मॉडल: | LQ101R1SX03 | ब्रांड: | तीखा |
|---|---|---|---|
| विकर्ण आकार: | 10.1 इंच | luminance: | 400 cd/m² (टाइप।) |
| प्रकाश स्रोत: | WLED [7S6P], 10K घंटे, W/O ड्राइवर | इंटरफ़ेस प्रकार: | एमआईपीआई (2 ch, 4 डेटा लेन), 51 पिन कनेक्टर |
| पिक्सेल प्रारूप: | 2560(आरजीबी)×1600 [डब्ल्यूक्यूएक्सजीए] 299पीपीआई | पर्यावरण: | परिचालन तापमानः -10 ~ 60 °C; भंडारण तापमानः -20 ~ 70 °C |
| प्रमुखता देना: | CCFL LVDS औद्योगिक एलसीडी पैनल,CCFL NEC TFT पैनल |
||
LQ101 श्रृंखला LQ101R1SX03 LQ101R1SX01A LQ101R1JX02
| पैनल का आकारः | 10.1 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 2560 ((RGB) × 1600, WQXGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.02825×0.08475 मिमी | 0.08475×0.08475 मिमी [299PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 216.96×135.6 मिमी | - | 228.2×148.6 मिमी | 2.08/4.45 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:10 (W: H) | परिदृश्य प्रकार | ||
| फिक्सेशनः | बिना | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 125.0/138.0g (प्रकार/अधिकतम) | पारदर्शी, कठोर कोटिंग | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 400 cd/m2 (टाइप) | आईपीएस, आम तौर पर काला, ट्रांसमिटिव | 900१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 80/80/80/80 (मिन.) ((CR≥10) | समरूपता | 25 (टाइप) ((Tr+Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6485K | 16.7M (8-बिट) | एक्सः0.313; Y:0.329 | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| ५१% | ७१% | 53% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 53% | 38% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.25/1.40 (प्रकार/अधिकतम) ((5 अंक) | ||
| फ्रेम दरः | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैनः | नहीं |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 185/370mA (प्रकार/अधिकतम) | 3.3V (टाइप.) | - | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| कनेक्टर | एमआईपीआई (2 ch, 4 डेटा लेन) | |||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| एचआरएस | FH35C-51S-0.3SHW | 1 पीसी | 0.3 मिमी | 51 पिन | ||
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | 6 तार | 7S6P | 10K ((टाइप) | - | |
| WLED इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 20.0mA (टाइप.) | 18.2/21.0/23.1V (मिन./प्रकार./अधिकतम) | 2.52/2.78W (प्रकार/अधिकतम) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | पैनल संकेत इंटरफ़ेस में शामिल | नहीं | ||||
LQ101R1SX03 प्रदर्शन का समर्थन करता है2560 ((RGB) × 1600(WQXGA) 16:10 (W:H) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं, पैनलुक की गणना के अनुसार इसका पिक्सेल घनत्व 299 पीपीआई है।इसमें 216 का सक्रिय क्षेत्रफल है.96 ((W) × 135.6 ((H) मिमी, 228.2 ((W) × 148.6 ((H) × 4.45 ((D) मिमी का रूपरेखा आकार, स्पष्ट, हार्ड कोटिंग के सतह उपचार के साथ, शुद्ध वजन 125.0 / 138.0 ग्राम (प्रकार / अधिकतम) । एक आईपीएस के रूप में, आम तौर पर काला,प्रसारणशील एलसीएम उत्पाद, LQ101R1SX03 400 cd/m2 डिस्प्ले चमक 900: 1 ट्रांसमिसिव कंट्रास्ट अनुपात, 80/80/80/80 (मिन.)और प्रतिक्रिया समय 25 (प्रकार) ((Tr+Td) ms. ग्रे स्केल या उप-पिक्सेल की चमक का निर्धारण प्रत्येक बिंदु के लिए 8-बिट ग्रे स्केल सिग्नल के साथ किया जाता है, इस प्रकार 16.7M रंगों का पैलेट प्रस्तुत किया जाता है,रंग व्यास के प्रदर्शन के साथ भी 50% (एनटीएससी)इस उत्पाद ने 7S6P WLED को अपनाया है क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया है और 10K घंटे का कार्य जीवन समय है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता है।
