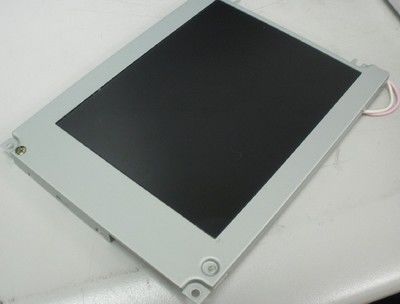

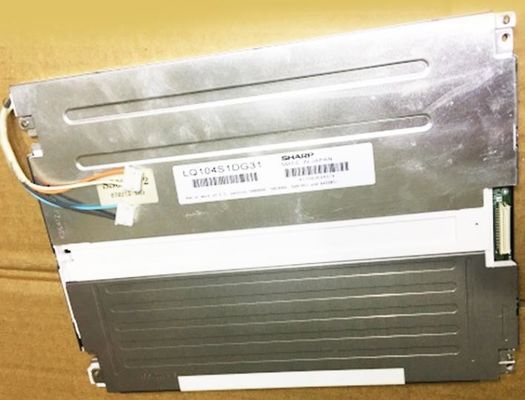

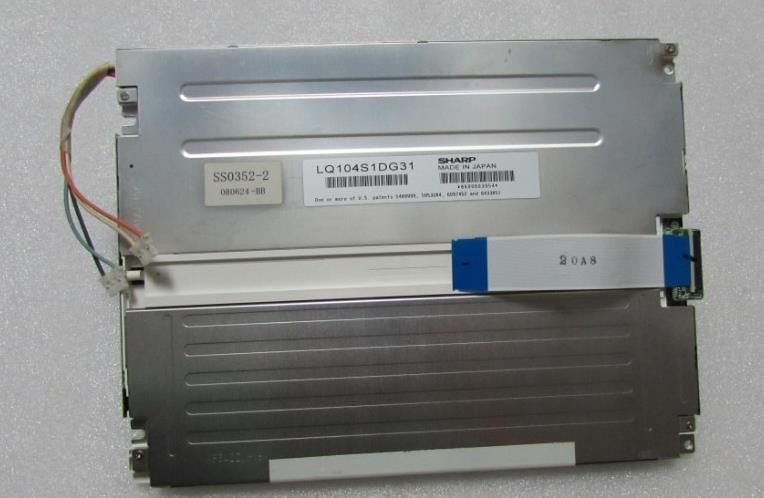

उत्पाद विवरण:
|
| ब्रांड: | तीखा | मॉडल: | LQ104S1DG31 |
|---|---|---|---|
| विकर्ण आकार: | 10.4 इंच | luminance: | 350 cd/m² (टाइप।) |
| इंटरफ़ेस प्रकार: | सीएमओएस (1 सीएच, 6-बिट), 41 पिन कनेक्टर | प्रकाश स्रोत: | CCFL [2 पीसी], 50K घंटे, W/O ड्राइवर |
| पिक्सेल प्रारूप: | 800 ((RGB) × 600 [SVGA] 96PPI | पर्यावरण: | ऑपरेटिंग तापमानः -30 ~ 80 °C; भंडारण तापमानः -30 ~ 80 °C; कंपन स्तरः 2.0G (19.6 m/s2) |
| प्रमुखता देना: | CCFL LVDS औद्योगिक एलसीडी पैनल,CCFL NEC TFT पैनल |
||
LQ104 श्रृंखला LQ104S1LG21 LQ104S1DG61 LQ104S1DG51 LQ104S1DG34 LQ104S1DG31
| मूलभूत जानकारी: | चमक (cd/m2) | देखने का कोण (L/R/U/D) | प्रतिक्रिया समय (मिमी) |
|---|---|---|---|
| 350 (टाइप) | 70/70/50/60 (प्रकार) | 10/25 (प्रकार) | |
| सबसे अच्छा दृश्य | प्रदर्शन मोड | कंट्रास्ट अनुपात | |
| 6 बजे | टीएन, सामान्य रूप से सफेद, संचरण | 300: 1 (मिन.) (प्रसारण) | |
| डिस्प्ले रंगः | रंग तापमान | रंग प्रदर्शित करें | सफेद निर्देशांक |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 | |
| सफेद संस्करण: | 1.45 (अधिकतम) ((5 अंक) | ||
| पैनल का आकारः | 10.4 | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | पिक्सेल विन्यास | पिक्सेल पिच (मिमी) | डॉट पिच (मिमी) |
| 800 ((आरजीबी) × 600 [एसवीजीए] | आरजीबी ऊर्ध्वाधर पट्टी | 0.264×0.264 [96PPI] | 0.088×0.264 | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (मिमी) | बेज़ेल क्षेत्रफल (मिमी) | रूपरेखा आयाम (मिमी) | रूपरेखा गहराई (मिमी) |
| 211.2 ((H) × 158.4 ((V) | 215.4 ((H) × 162.4 ((V) | 243 ((H) × 183.8 ((V) | 11.5 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | अभिविन्यास | पहलू अनुपात | आकृति शैली |
| सपाट आयत | परिदृश्य प्रकार | 4(H:V) | ||
| घुड़सवारः | चेहरे के लिए घुड़सवार छेद (2-Φ3.5, 2-R1.75) | |||
| अन्य विवरण: | वजन | पैनल कवर | उपचार | |
| 600 ग्राम (अधिकतम) | - | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| रिवर्स स्कैनः | हाँ (180°) |
|---|---|
| ऊर्ध्वाधर आवृत्ति: | 60 हर्ट्ज |
| बिजली की खपतः | 6.6W |
| दीपक की विशेषताएं: | प्रकार | स्थान | मात्रा | आकार | जीवन (घंटे) | दीपक विनिमय |
|---|---|---|---|---|---|---|
| सीसीएफएल | किनारा प्रकाश प्रकार (ऊपरी पक्ष) | 2 पीसी | सीधा | 50K ((मिन.) | प्रतिस्थापन योग्य | |
| सीसीएफएल इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
| 467V (टाइप.) | 3.5/6.0/6.5mA (मिन./प्रकार./अधिकतम) | 5.6W (प्रकार) | ||||
| ऑपरेटिंग आवृत्ति | किक-ऑफ वोल्टेज | |||||
| 35/60/70KHz (मिन./प्रकार/अधिकतम) | 1300V (अधिकतम) Ta=-30°C | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | बैकलाइट ड्राइवर | प्रकार | |||
| - | नहीं | कनेक्टर | ||||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| जेएसटी | BHR-02(8.0)VS-1N | 8.0 मिमी | दो पिन | 2 पीसी | BLL-2PINS-HL | |
| पैनल ड्राइविंग इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (प्रकार) ((वीसीसी) | 300/200mA (टाइप) (ICC) | - | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज | VIL≤0.9V; 2.1V≤VIH | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | संकेत | प्रकार | |||
| - | सीएमओएस (1 ch, 6-बिट) | कनेक्टर | ||||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| एचआरएस | DF9MA-41P-1V | 1.0 मिमी | 41 पिन | 1 पीसी | DRGB-41P1C6B-010C | |
LQ104S1DG31 प्रदर्शन का समर्थन करता है800 ((RGB) × 600(एसवीजीए) 4:3 (डब्ल्यूःएच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 211.2 ((डब्ल्यू) × 158.4 ((एच) मिमी का सक्रिय क्षेत्र, 243 ((डब्ल्यू) × 183.8 ((एच) मिमी का रूपरेखा आकार है,215 का देखने का क्षेत्रफल.4 ((W) × 162.4 ((H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (3H), 600 ग्राम (अधिकतम) का शुद्ध वजन। एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में,LQ104S1DG31 350 cd/m2 डिस्प्ले चमक 300 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 70/70/50/60 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 10/25 (टाइप) (Tr/Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है। इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप (शीर्ष पक्ष) के रूप में रखा गया था और 50K घंटे के कामकाजी जीवन का समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है.
