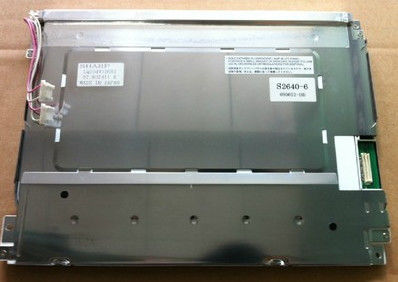

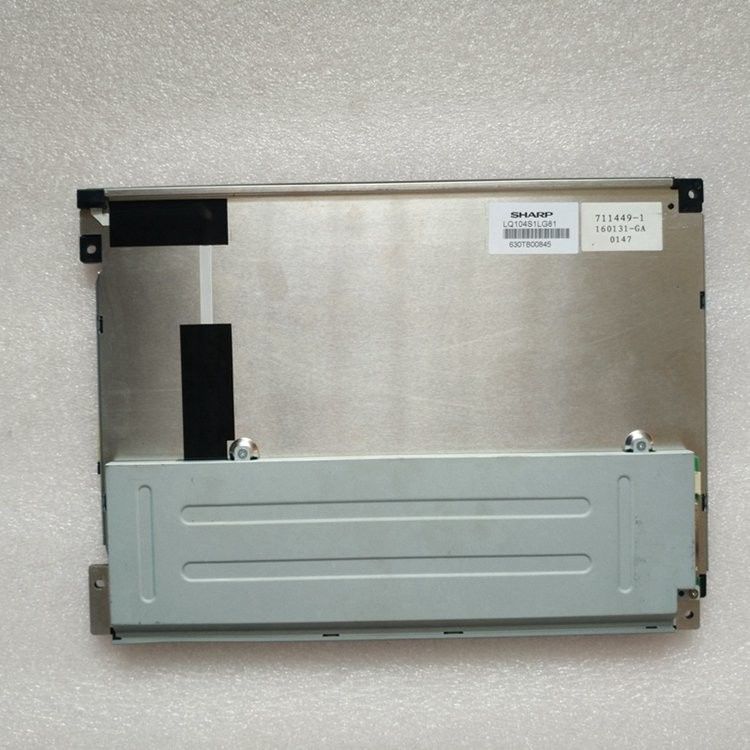

उत्पाद विवरण:
|
| पैनल ब्रांड: | तेज़ | पैनल मॉडल: | LQ104S1LG61 |
|---|---|---|---|
| संकल्प: | 800 (RGB) × 600, SVGA, 96PPI | चमक: | 420 सीडी / एम / (टाइप) |
| पैनल का आकार: | 10.4 इंच | सिग्नल इंटरफ़ेस: | LVDS (1 ch, 6-bit), 20 पिन कनेक्टर |
| दीपक प्रकार: | 2 पीसी CCFL, 50K घंटे, बिना ड्राइवर के | वातावरण: | Operating Temp.: -30 ~ 80 °C ; ऑपरेटिंग अस्थायी: -30 ~ 80 डिग्री सेल्सियस; Storage |
| हाई लाइट: | CCFL LVDS औद्योगिक एलसीडी पैनल,CCFL NEC TFT पैनल |
||
LQ104 श्रृंखला LQ104S1LG82 LQ104S1LG81 LQ104S1LG76 LQ104S1LG75 LQ104S1LG61
| पिक्सेल सुविधाएँ: | पिक्सेल प्रारूप | 800 (RGB) × 600 [SVGA] | डॉट पिच | 0.088 × 0.264 मिमी (एच × वी) |
|---|---|---|---|---|
| विन्यास | आरजीबी कार्यक्षेत्र धारी | पिक्सेल पिच | 0.264 × 0.264 मिमी (H × V) [96PPI] | |
| यांत्रिक आकार: | प्रदर्शन क्षेत्र | 211.2 × 158.4 मिमी (एच × वी) | बेजल एरिया | 214.6 × 162.4 मिमी (H × V) |
| डिम की रूपरेखा। | 246.5 × 179.4 मिमी (H × V) | रूपरेखा गहराई | 13.7 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | बनाने का कारक | सपाट आयत | अभिविन्यास | लैंडस्केप प्रकार |
| आस्पेक्ट अनुपात | 4: 3 (एच: वी) | आकार शैली | ||
| छेद और ब्रैकेट: | चेहरे के बढ़ते छेद (2-.43.4, 2-3.4 × 4.4) बाएं, दाएं बेजल पर | |||
| अन्य सुविधाओं : | वजन | 620g (अधिकतम) | सतह | एंटीग्लारे, हार्ड कोटिंग (3 एच), एंटीरफ्लेक्शन |
| मूलभूत जानकारी : | चमक | 420 सीडी / एम c (टाइप) | इसके विपरीत अनुपात | 600: 1 (टाइप) (ट्रांसमीसिव) |
|---|---|---|---|---|
| देखने का दृष्टिकोण | 70/70/50/60 (टाइप।) (CR )10) | ऑप्टिकल मोड | टीएन, आम तौर पर सफेद, संचारणी | |
| दिशा देखना | 6 बजे | प्रतिक्रिया समय | 10/25 (टाइप।) (Tr / Td) (एमएस) | |
| रंग प्रदर्शन: | वार्णिकता | डब्ल्यूएक्स: 0.313;व्या: ०.३२ ९ | रंग संख्या | 262K (6-बिट) |
| रंग तापमान | 6485 कि | सफेद एकरूपता | 1.25 (अधिकतम) (5 अंक) |
| फ़्रेम आवृत्ति: | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैन: | हां (यू / डी, एल / आर) |
| बिजली की खपत : | 8.0 डब्ल्यू |
| बैक-लाइट विशेषताएं: | लैम्प शेप | सीधे | लैंप प्रकार | CCFL | जीवन काल | 50K (न्यूनतम) (घंटे) |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | स्थान लेने योग्य | रकम | 2 पीसी | पद | एज लाइट टाइप (टॉप साइड) | |
| दीपक विद्युत: | वोल्टेज इनपुट | 583V (टाइप) | वर्तमान इनपुट | 3.0 / 6.0 / 6.5mA (Min./Typ./Max।) | ||
| आवृत्ति | 35/60/80 किग्रा। | किक-ऑफ वोल्टेज | 1300V (अधिकतम) (टा = -30 ℃) | |||
| सेवन | 7.0W (टाइप) | |||||
| इंटरफ़ेस सुविधाएँ: | प्रकार | योजक | पद | - | लैंप चालक | नहीं न |
| इंटरफ़ेस विस्तार: | ब्रांड | नमूना | पिन पिच | पिंस | रकम | विन्यास |
| जेएसटी | बीएचआर -02 (8.0) वीएस -1 एन | 8.0 मिमी | 2 पिन | 2 पीसी | BLL-2PINS-HL | |
| सिग्नल सिस्टर्म: | LVDS (1 ch, 6-bit) | तर्क वोल्टेज | - | |||
|---|---|---|---|---|---|---|
| सिग्नल इलेक्ट्रिकल: | वोल्टेज इनपुट | 3.3 / 5.0V (टाइप) | वर्तमान इनपुट | 300 / 200mA (टाइप।) (3.3 / 5.0V) | ||
| इंटरफ़ेस सुविधाएँ: | प्रकार | योजक | पद | - | ||
| कनेक्टर विस्तार से: | ब्रांड | नमूना | पिन पिच | पिंस | रकम | विन्यास |
| जॅ | FI-SE20P-HF | 1.25 मि.मी. | 20 पिन | 1 टुकड़ा | LVDS-20P1C6B-070D | |
LQ104S1LG61 डिस्प्ले को सपोर्ट करता है 800 (आरजीबी) × 600(एसवीजीए) 4: 3 (डब्ल्यू: एच) के पहलू अनुपात के साथ, जिनके पिक्सल को आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 211.2 (W) × 158.4 (H) मिमी, 246.5 की रूपरेखा का आकार (W) × 179.4 (H) मिमी, 214.6 के देखने के क्षेत्र का आकार (W) × 162.4 (H मिमी), का सक्रिय क्षेत्र है। एंटीग्लारे की सतह के अपघटन के साथ, हार्ड कोटिंग (3 एच), एंटीरफ्लेक्शन, 620 ग्राम (अधिकतम) का शुद्ध वजन।एक TN के रूप में, आम तौर पर व्हाइट, ट्रांस्मिसिव LCM उत्पाद, LQ104S1LG61 420 cd / m: डिस्प्ले ब्राइटनेस 600: 1 ट्रांसिमिसिव कंट्रास्ट अनुपात, 70/70/50/60 (टाइप) (CR≥10) (L / R / U / U) प्रदान कर सकता है। D) व्यूइंग एंगल, 6 बजे बेस्ट व्यू डायरेक्शन, और 10/25 (टाइप) का रिस्पॉन्स टाइम (Tr / Td) ms।ग्रे-स्केल या उप-पिक्सेल की चमक प्रत्येक डॉट के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत किया जाता है।इस उत्पाद ने 2 पीसी CCFL को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (टॉप साइड) के रूप में रखा गया था और इसमें 50K घंटे काम करने का जीवनकाल है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता है।
