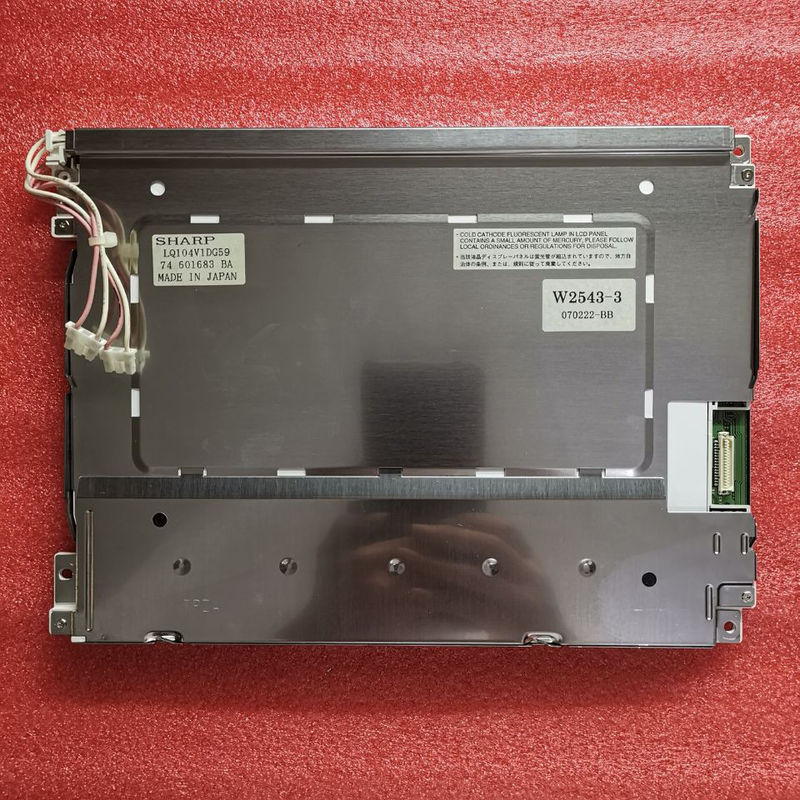

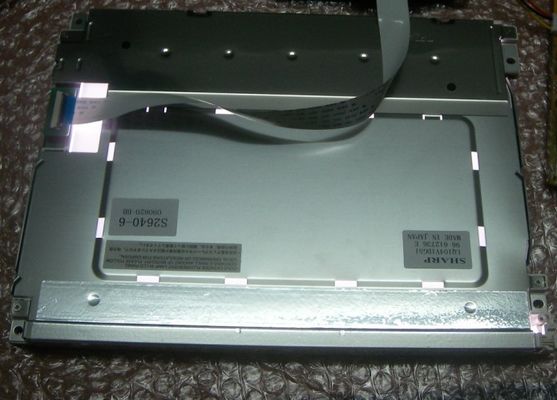

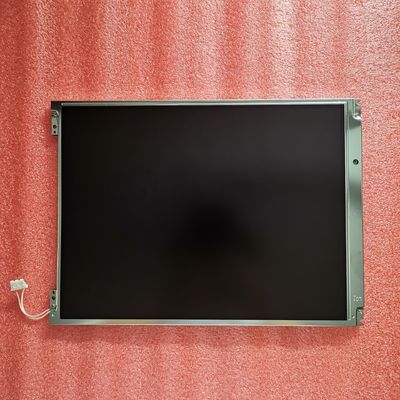

उत्पाद विवरण:
|
| मॉडल नाम: | LQ104V1DG59 | स्क्रीन का साईज़: | 10.4" |
|---|---|---|---|
| पिक्सेल संख्या: | 640(आरजीबी)×480 (वीजीए) 76पीपीआई | luminance: | 350 cd/m² (टाइप।) |
| व्यवस्था: | आरजीबी वर्टिकल स्ट्राइप | बैकलाइट: | 2 पीसी सीसीएफएल, 50K घंटे, कोई ड्राइवर नहीं |
| सिग्नल प्रकार: | समानांतर आरजीबी (1 सीएच, 6-बिट), कनेक्टर 31 पिन | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -30 ~ 70 °C परिचालन तापमानः -10 ~ 65 °C |
| प्रमुखता देना: | CCFL LVDS औद्योगिक एलसीडी पैनल,CCFL NEC TFT पैनल |
||
LQ104 श्रृंखला LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| मूलभूत जानकारी: | चमक (cd/m2) | देखने का कोण (L/R/U/D) | प्रतिक्रिया समय (मिमी) |
|---|---|---|---|
| 350 (टाइप) | 70/70/40/70 (प्रकार) | 20/40 (टाइप) | |
| सबसे अच्छा दृश्य | प्रदर्शन मोड | कंट्रास्ट अनुपात | |
| 6 बजे | टीएन, सामान्य रूप से सफेद, संचरण | 300: 1 (टाइप) (प्रसारण) | |
| डिस्प्ले रंगः | रंग तापमान | रंग प्रदर्शित करें | सफेद निर्देशांक |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 | |
| सफेद संस्करण: | 1.45 (अधिकतम) ((5 अंक) | ||
| पैनल का आकारः | 10.4 | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | पिक्सेल विन्यास | पिक्सेल पिच (मिमी) | डॉट पिच (मिमी) |
| 640 ((RGB) × 480 [वीजीए] | आरजीबी ऊर्ध्वाधर पट्टी | 0.330×0.330 [76PPI] | 0.110×0.330 | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (मिमी) | बेज़ेल क्षेत्रफल (मिमी) | रूपरेखा आयाम (मिमी) | रूपरेखा गहराई (मिमी) |
| 211.2 ((H) × 158.4 ((V) | 214.6 ((H) × 162.4 ((V) | 246.5 ((H) × 179.4 ((V) | 15.5 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | अभिविन्यास | पहलू अनुपात | आकृति शैली |
| सपाट आयत | परिदृश्य प्रकार | 4(H:V) | ||
| घुड़सवारः | चेहरे के लिए घुड़सवार छेद (2-Φ3.4, 2-R1.7×4.4) बाईं ओर, दाईं ओर | |||
| अन्य विवरण: | वजन | पैनल कवर | उपचार | |
| 620 ग्राम (अधिकतम) | - | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| दीपक की विशेषताएं: | प्रकार | स्थान | मात्रा | आकार | जीवन (घंटे) | दीपक विनिमय |
|---|---|---|---|---|---|---|
| सीसीएफएल | किनारा प्रकाश प्रकार (ऊपरी पक्ष) | 2 पीसी | सीधा | 50K ((मिन.) | - | |
| सीसीएफएल इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
| 467V (टाइप.) | 3.5/6.0/7.0mA (मिन./प्रकार./अधिकतम) | 5.6W (प्रकार) | ||||
| ऑपरेटिंग आवृत्ति | किक-ऑफ वोल्टेज | |||||
| 40/60/70KHz (मिन./प्रकार/अधिकतम) | 1000/1450V (अधिकतम) (Ta=+25/-10°C) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | बैकलाइट ड्राइवर | प्रकार | |||
| नहीं | कनेक्टर | |||||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| जेएसटी | BHR-03VS-1 | 4.0 मिमी | 3 पिन | 2 पीसी | BLL-3PINS-HNL | |
| पैनल ड्राइविंग इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (टाइप) | 180/150mA (प्रकार) | - | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | संकेत | प्रकार | |||
| - | समानांतर आरजीबी (1 ch, 6-बिट) | कनेक्टर | ||||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| एचआरएस | DF9MA-31P-1V | 1.0 मिमी | 31 पिन | 1 पीसी | DRGB-31P1C6B-010K | |
LQ104V1DG59 डिस्प्ले का समर्थन करता है640 ((RGB) × 480(वीजीए) का पहलू अनुपात 4: 3 (डब्ल्यूः एच) है, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 211.2 ((डब्ल्यू) × 158.4 ((एच) मिमी का सक्रिय क्षेत्र, 246.5 ((डब्ल्यू) × 179.4 ((एच) × 15 का रूपरेखा आकार है।.5 ((D) मिमी, देखने के क्षेत्र का आकार 214.6 ((W) × 162.4 ((H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (3H), शुद्ध वजन 620 ग्राम (अधिकतम) । एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में,LQ104V1DG59 350 cd/m2 डिस्प्ले चमक 300 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 70/70/40/70 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 20/40 (टाइप) (Tr/Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है। इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप (शीर्ष पक्ष) के रूप में रखा गया था और 50K घंटे के कामकाजी जीवन का समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है.
