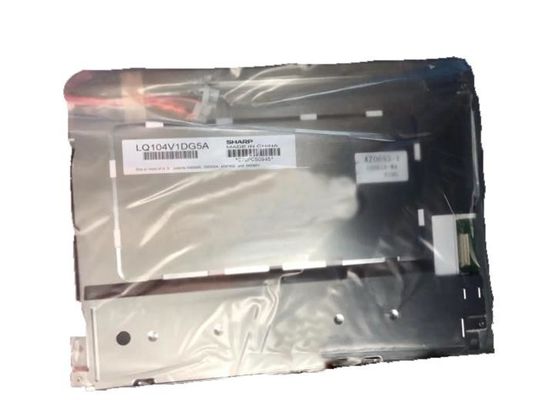

उत्पाद विवरण:
|
| निर्माता: | तीखा | मॉडल नाम: | एलक्यू104वी1डीजी5ए |
|---|---|---|---|
| पिक्सेल संख्या: | 640(आरजीबी)×480 (वीजीए) 76पीपीआई | स्क्रीन का साईज़: | 10.4" |
| luminance: | 350 cd/m² (टाइप।) | बैकलाइट: | 2 पीसी सीसीएफएल, 50K घंटे, कोई ड्राइवर नहीं |
| सिग्नल प्रकार: | समानांतर आरजीबी (1 सीएच, 6-बिट), कनेक्टर 31 पिन | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -30 ~ 70 °C परिचालन तापमानः -10 ~ 65 °C |
| प्रमुखता देना: | CCFL LVDS औद्योगिक एलसीडी पैनल,CCFL NEC TFT पैनल |
||
LQ104 श्रृंखला LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| पैनल का आकारः | 10.4 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 640 ((आरजीबी) × 480, वीजीए | आरजीबी ऊर्ध्वाधर पट्टी | 0.110×0.330 मिमी | 0.330×0.330 मिमी [76PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 211.2×158.4 मिमी | 214.6×162.4 मिमी | 246.5×179.4 मिमी | 15.5 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 4३ (डब्ल्यू: एच) | परिदृश्य प्रकार | ||
| फिक्सेशनः | चेहरे के लिए घुड़सवार छेद (2-Φ3.4, 2-R1.7×4.4) बाईं ओर, दाईं ओर | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 620 ग्राम (अधिकतम) | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 350 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 500१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 70/70/50/60 (प्रकार) | 6 बजे | 10/25 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 | |
| चमक भिन्नता: | 1.45 (अधिकतम) ((5 अंक) | ||
| बिजली की खपतः | 6.4W |
|---|---|
| फ्रेम दरः | 60 हर्ट्ज |
| रिवर्स स्कैनः | हाँ (यू/डी, एल/आर) |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 210/140mA (टाइप) | 3.3/5.0V (टाइप) | - | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | कनेक्टर | समानांतर आरजीबी (1 ch, 6-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| एचआरएस | DF9MA-31P-1V ((32) | 1 पीसी | 1.0 मिमी | 31 पिन | DRGB-31P1C6B-010K | |
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| सीसीएफएल | किनारा प्रकाश प्रकार (नीचे की ओर) | सीधा | 2 पीसी | 50K ((टाइप) | - | |
| सीसीएफएल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 3.5/6.0/7.0mA (मिन./प्रकार./अधिकतम) | 466.7V (टाइप.) | 5.6W (प्रकार) | ||||
| चालू वोल्टेज | दीपक आवृत्ति | |||||
| 1000/1450V (अधिकतम) Ta=+25/0°C | 35/60/70KHz (मिन./प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | सीसीएफएल चालक | |||
| कनेक्टर | नहीं | |||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएसटी | BHR-02(8.0)VS-1N | 2 पीसी | 8.0 मिमी | दो पिन | BLL-2PINS-HL | |
LQ104V1DG5A डिस्प्ले का समर्थन करता है640 ((RGB) × 480(वीजीए) का पहलू अनुपात 4: 3 (डब्ल्यूः एच) है, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 211.2 ((डब्ल्यू) × 158.4 ((एच) मिमी का सक्रिय क्षेत्र, 246.5 ((डब्ल्यू) × 179.4 ((एच) × 15 का रूपरेखा आकार है।.5 ((D) मिमी, देखने के क्षेत्र का आकार 214.6 ((W) × 162.4 ((H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (3H), शुद्ध वजन 620 ग्राम (अधिकतम) । एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में,LQ104V1DG5A 350 cd/m2 डिस्प्ले चमक 500 प्रदान कर सकता है1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 70/70/50/60 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 10/25 (टाइप) (Tr/Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है। इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार (नीचे की तरफ) के रूप में रखा गया था और 50K घंटे का कामकाजी जीवन समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है.
