उत्पाद विवरण:
|
| पैनल ब्रांड: | तेज़ | पैनल मॉडल: | LQ104V1DG5B |
|---|---|---|---|
| दीपक प्रकार: | 2 पीसी CCFL, 50K घंटे, बिना ड्राइवर के | सिग्नल इंटरफ़ेस: | समानांतर RGB (1 ch, 6-bit), 31 पिन कनेक्टर |
| पैनल का आकार: | 10.4 " | चमक: | 350 cd / m c (टाइप) |
| संकल्प: | 640 (RGB) × 480, VGA, 76PPI | वातावरण: | Operating Temp.: -10 ~ 65 °C ; ऑपरेटिंग अस्थायी: -10 ~ 65 डिग्री सेल्सियस; Storage |
| हाई लाइट: | CCFL LVDS औद्योगिक एलसीडी पैनल,CCFL NEC TFT पैनल |
||
LQ104 श्रृंखला LQ104V1DG5B LQ104V1DG5A LQ104V1DG59 LQ104V1DG52 LQ104V1DG51
| पिक्सेल सुविधाएँ: | संकल्प | 640 (RGB) × 480, VGA | डॉट पिच (मिमी) | 0.110 × 0.330 (एच × वी) |
|---|---|---|---|---|
| पिक्सेल प्रारूप | आरजीबी कार्यक्षेत्र धारी | पिक्सेल पिच (मिमी) | 0.330 × 0.330 (H × V) [76PPI] | |
| यांत्रिक आकार: | सक्रिय क्षेत्र (मिमी) | 211.2 (एच) × 158.4 (वी) | बेजेल क्षेत्र (मिमी) | 214.6 (एच) × 162.4 (वी) |
| रूपरेखा मंद (मिमी) | 246.5 (एच) × 179.4 (वी) | गहराई (मिमी) | 15.5 (अधिकतम) | |
| रूपरेखा विशेषताएं: | रूप शैली | सपाट आयत | रूपरेखा आकार | |
| आस्पेक्ट अनुपात | 4: 3 (एच: वी) | अभिविन्यास | लैंडस्केप प्रकार | |
| बढ़ते: | चेहरे के बढ़ते छेद (2-.43.4, 2-R1.7 × 4.4) बाईं ओर, दाएं बेजल पर | |||
| अन्य कल्पना: | वजन | 620g (अधिकतम) | इलाज | एंटीगलर, हार्ड कोटिंग (3H) |
| मूलभूत जानकारी : | ल्यूमिनेन्स (cd / m²) | 350 (टाइप) | इसके विपरीत अनुपात | 350: 1 (टाइप) (ट्रांसमीसिव) |
|---|---|---|---|---|
| देखने का दृष्टिकोण | 70/70/40/70 (टाइप।) (CR )10) | प्रदर्शन प्रणाली | टीएन, आम तौर पर सफेद, संचारणी | |
| पर सर्वश्रेष्ठ दृश्य | 6 बजे | प्रतिक्रिया (एमएस) | 10/25 (टाइप।) (Tr / Td) | |
| रंग प्रदर्शन: | सफेद समन्वय | एक्स: 0.313;Y: 0.329 | रंग प्रदर्शित करें | 262K (6-बिट) |
| रंग तापमान | 6485 कि | सफेद एकरूपता | 1.45 (अधिकतम) (5 अंक) |
| सिग्नल इलेक्ट्रिकल: | वोल्टेज आपूर्ति | 3.3 / 5.0V (टाइप) | वर्तमान पीढ़ी | 200 / 130mA (टाइप।) (3.3V / 5.0V) | ||
|---|---|---|---|---|---|---|
| संकेत प्रकार: | समानांतर RGB (1 ch, 6-bit) | सिग्नल वोल्टेज | - | |||
| इंटरफ़ेस सुविधाएँ: | पद | - | प्रकार | योजक | ||
| इंटरफ़ेस विस्तार: | ब्रांड | नमूना | मात्रा | पिंस | पिच | पिन कॉन्फ़िगरेशन |
| बजे | DF9MA-31P-1V | 1 टुकड़ा | 31 पिन | 1.0 मिमी | DRGB-31P1C6B-010K | |
| बैकलाइट विशेषताएं: | आकार | सीधे | प्रकार | CCFL | पद | एज लाइट टाइप (टॉप साइड) |
|---|---|---|---|---|---|---|
| प्रतिस्थापन | स्थान लेने योग्य | मात्रा | 2 पीसी | जीवन काल | 50K (न्यूनतम) (घंटे) | |
| दीपक विद्युत: | वोल्टेज आपूर्ति | 467V (टाइप) | वर्तमान पीढ़ी | 3.0 / 6.5 / 7.0mA (Min./Typ./Max।) | ||
| आवृत्ति | 35/60 / 70KHz (मिन ./Typ./Max।) | स्टार्टअप वोल्टेज | 1000/1450 वी (अधिकतम) (टा = + 25/0 ℃) | |||
| सेवन | 5.6W (टाइप) | |||||
| इंटरफ़ेस सुविधाएँ: | पद | प्रकार | योजक | |||
| इंटरफ़ेस विस्तार: | ब्रांड | नमूना | मात्रा | पिंस | पिच | पिन कॉन्फ़िगरेशन |
| जेएसटी | BHR-03VS-1 | 2 पीसी | 3 पिन | 4.0 मिमी | BLL-3PINS-HNL | |
| बैकलाइट ड्राइवर: |
नहीं न |
|||||

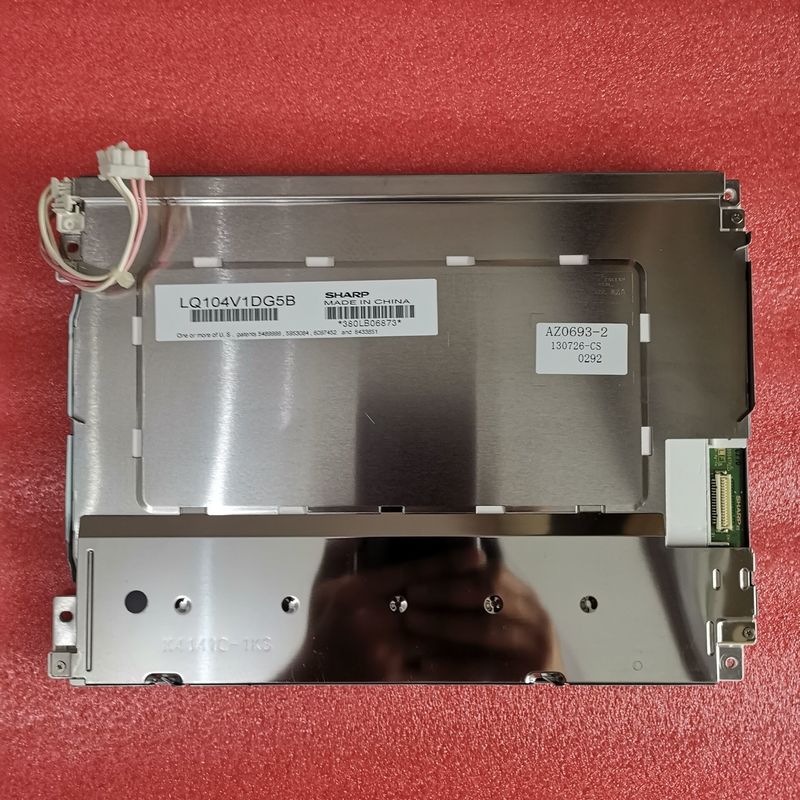

LQ104V1DG5B डिस्प्ले को सपोर्ट करता है 640 (RGB) × 480(वीजीए) 4: 3 (डब्ल्यू: एच) के पहलू अनुपात के साथ, जिनके पिक्सल को आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 211.2 (डब्ल्यू) × 158.4 (एच) मिमी, 246.5 की रूपरेखा का आकार (डब्ल्यू) × 179.4 (एच) × 15.5 (डी) मिमी, 214.6 के देखने के क्षेत्र का आकार (डब्ल्यू × × 162.4) का सक्रिय क्षेत्र है। (एच) मिमी, एंटीग्लारे की सतह के अपघटन के साथ, हार्ड कोटिंग (3 एच), शुद्ध वजन 620 ग्राम (मैक्स।)।एक TN के रूप में, आम तौर पर व्हाइट, ट्रांस्मिसिव LCM उत्पाद, LQ104V1DG5B 350 cd / m c डिस्प्ले ब्राइटनेस 350: 1 ट्रांसिमिसिव कंट्रास्ट रेशियो, 70/70/40/70 (टाइप) (CR≥10) (L / R / U / U) प्रदान कर सकता है। D) व्यूइंग एंगल, 6 बजे बेस्ट व्यू डायरेक्शन, और 10/25 (टाइप) का रिस्पॉन्स टाइम (Tr / Td) ms।ग्रे-स्केल या उप-पिक्सेल की चमक प्रत्येक डॉट के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत किया जाता है।इस उत्पाद ने 2 पीसी CCFL को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (टॉप साइड) के रूप में रखा गया था और इसमें 50K घंटे काम करने का जीवनकाल है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता है।
