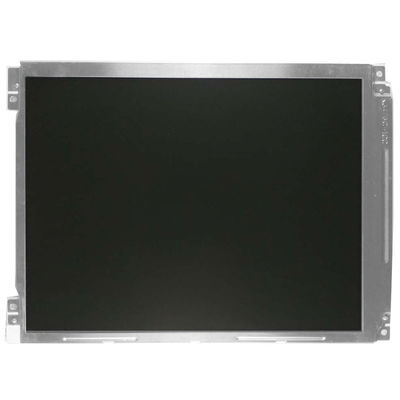

उत्पाद विवरण:
|
| विकर्ण आकार: | 10.4 इंच | मॉडल: | एलक्यू104वी1डीजी62 |
|---|---|---|---|
| luminance: | 550 सीडी/एम² | पिक्सेल प्रारूप: | 640(आरजीबी)×480 [वीजीए] 76पीपीआई |
| देखने का दृष्टिकोण: | 70/70/50/60 (टाइप) | इंटरफ़ेस प्रकार: | समानांतर आरजीबी (1 सीएच, 6-बिट), 31 पिन कनेक्टर |
| पर्यावरण: | ऑपरेटिंग तापमानः -30 ~ 80 °C; भंडारण तापमानः -30 ~ 80 °C; कंपन स्तरः 2.0G (19.6 m/s2) | प्रकाश स्रोत: | WLED [6S3P], 50K घंटे, बिना ड्राइवर के |
| प्रमुखता देना: | CCFL LVDS औद्योगिक एलसीडी पैनल,CCFL NEC TFT पैनल |
||

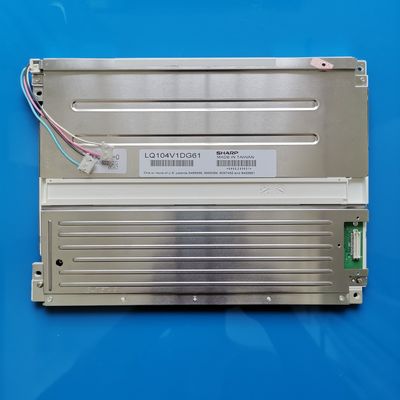

LQ104 श्रृंखला LQ104V1DG74 LQ104V1DG72 LQ104V1DG71 LQ104V1DG62 LQ104V1DG61

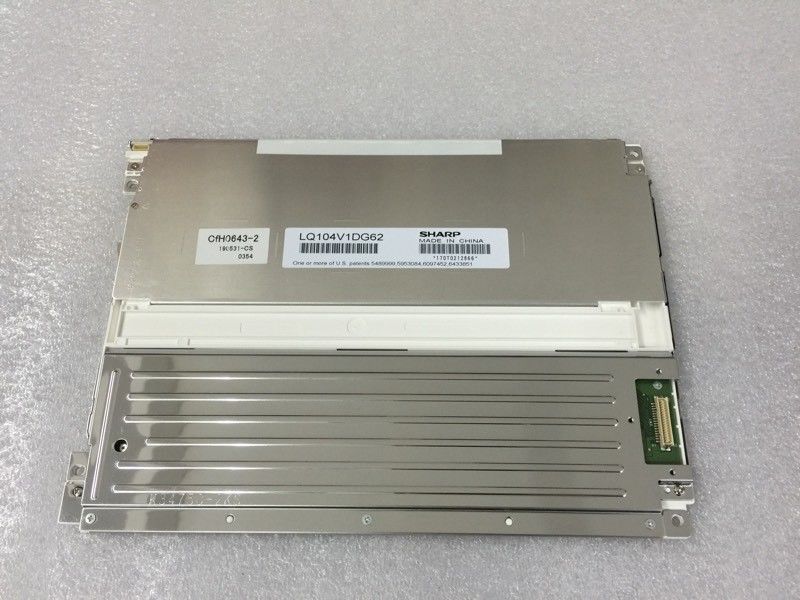

| मूल विवरण: | निर्माता | मॉडल का नाम | LQ104V1DG62 1 संगत | |
|---|---|---|---|---|
| पैनल का प्रकार | a-Si TFT-LCD, एलसीएम | एक और नाम | - | |
| पैनल का आकार | 10.4 इंच | इसके लिए डिज़ाइन किया गया | ||
| अधिकतम रेटिंगः | ओपी तापमान | -30 ~ 80 °C | एसटी तापमान | -30 ~ 80 °C |
| कंपन स्तर | 2.0G (19.6 m/s2) | RoHS |
| मूलभूत जानकारी: | चमक | 550 cd/m2 (टाइप) | कंट्रास्ट अनुपात | 600: 1 (टाइप) (प्रसारण) |
|---|---|---|---|---|
| अच्छा दृश्य | 6 बजे | प्रतिक्रिया की गति | 10/25 (टाइप) ((Tr/Td) (ms) | |
| देखने का कोण | 70/70/50/60 (प्रकार) | ऑपरेटिंग मोड | टीएन, सामान्य रूप से सफेद, संचरण | |
| रंग प्रदर्शनः | रंगभेद | Wx:0.313; वाई:0.329 | समर्थन रंग | 262K (6-बिट) |
| रंग तापमान | 6485K | सफेद एकरूपता | 1.35 (अधिकतम) ((5 अंक) | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | ४०% | एसआरजीबी | 56% कवरेज |
| एडोब आरजीबी | 42% कवरेज | डीसीआई-पी3 | 41% कवरेज | |
| रिक.2020 | 30% कवरेज | टिप्पणियाँ | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) |
| पिक्सेल विशेषताएंः | पिक्सेल की संख्या | 640 ((RGB) × 480 [वीजीए] | व्यवस्था | आरजीबी ऊर्ध्वाधर पट्टी |
|---|---|---|---|---|
| डॉट पिच ((W×H) | 0.110×0.330 मिमी | पिक्सेल पिच ((W×H) | 0.330×0.330 मिमी [76PPI] | |
| भौतिक आकारः | सक्रिय रूप से देखना | 211.2 ((W) ×158.4 ((H) मिमी | कुल मिलाकर डिम। | 246.5 ((W) ×179.4 ((H) मिमी |
| बेज़ल खोलना | 214.6 ((W) × 162.4 ((H) मिमी | समग्र गहराई | 12.5 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | सपाट आयत | अभिविन्यास | परिदृश्य प्रकार |
| पहलू अनुपात ((W:H) | 4:3 | आकृति शैली | ||
| फिक्सेशनः | चेहरे के लिए घुड़सवार छेद (2-Φ3.4, 2-R1.7×4.4) बाईं ओर, दाईं ओर | |||
| अन्य विवरण: | मास | 580 ग्राम (अधिकतम) | सतह | एंटीग्लेयर, हार्ड कोटिंग (3H), एंटीरिफ्लेक्शन |
| ताज़ा दरः | 60 हर्ट्ज |
|---|---|
| रिवर्स स्कैनः | हाँ (यू/डी, एल/आर) |
| बिजली की खपतः | 5.2W |
| सिग्नल इलेक्ट्रिकल: | इनपुट करंट | 200/130mA (टाइप) (ICC) | इनपुट वोल्ट | 3.3/5.0V (प्रकार) ((वीसीसी) | ||
|---|---|---|---|---|---|---|
| उपभोग | - | सिग्नल इंटरफ़ेस | समानांतर आरजीबी (1 ch, 6-बिट) | |||
| संकेतों के लिए तार्किक वोल्टेज: | VIL≤0.8V; 2.1V≤VIH | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | - | भौतिक प्रकार | कनेक्टर | ||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन राशि | पिन असाइनमेंट |
| एचआरएस | DF9MA-31P-1V ((32) | 1 पीसी | 1.0 मिमी | 31 पिन | DRGB-31P1C6B-010K | |
| दीपक की विशेषताएं: | दीपक का आकार | तीन तार | दीपक का प्रकार | WLED | स्थान | किनारा प्रकाश प्रकार (ऊपरी पक्ष) |
|---|---|---|---|---|---|---|
| विनिमय | प्रतिस्थापन योग्य | राशि | 6S3P | जीवन | 50K ((मिन.) (घंटे) | |
| दीपक विद्युत: | इनपुट करंट | 80/100mA (प्रकार/अधिकतम) | इनपुट वोल्ट | 18.6/21.6V (प्रकार/अधिकतम) | ||
| उपभोग | 4.5/6.5W (प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | - | भौतिक प्रकार | कनेक्टर | ||
| इंटरफ़ेस विवरणः | ब्रांड | मॉडल | राशि | पिन पिच | पिन राशि | पिन असाइनमेंट |
| जेएसटी | SM06B-SRSS-TB ((LF) ((SN) | 1 पीसी | 1.0 मिमी | 6 पिन | BLE-6PINS-AAACCC | |
| बैकलाइट ड्राइवरः | नहीं | |||||
LQ104V1DG62 डिस्प्ले का समर्थन करता है640 ((RGB) × 480(वीजीए) 4:3 (डब्ल्यूःएच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 211.2 ((डब्ल्यू) × 158.4 ((एच) मिमी का सक्रिय क्षेत्र, 246.5 ((डब्ल्यू) × 179.4 ((एच) × 12 का रूपरेखा आकार है।.5 ((D) मिमी, देखने के क्षेत्र का आकार 214.6 ((W) × 162.4 ((H) मिमी, एंटीग्लेयर, हार्ड कोटिंग (3H), एंटीरिफ्लेक्शन के सतह उपचार के साथ, शुद्ध वजन 580 ग्राम (अधिकतम) । एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में,LQ104V1DG62 550 cd/m2 डिस्प्ले चमक 600:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 70/70/50/60 (टाइप) ((CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा प्रदान कर सकता है,और 10/25 का प्रतिक्रिया समय (टाइप) ((Tr/Td) ms. ग्रे स्केल या उप-पिक्सेल की चमक का निर्धारण प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल सिग्नल के साथ किया जाता है, इस प्रकार 262K रंगों का पैलेट प्रस्तुत किया जाता है,रंग व्यास 40% (एनटीएससी) के प्रदर्शन के साथ भीइस उत्पाद ने 6S3P WLED को अपनाया है क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार (शीर्ष पक्ष) के रूप में रखा गया है और इसका कार्य जीवन समय 50K घंटे है, अतिरिक्त बाहरी बैकलाइट ड्राइवर की आवश्यकता है।
