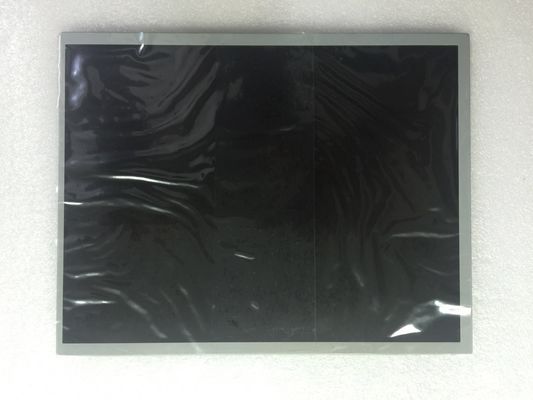

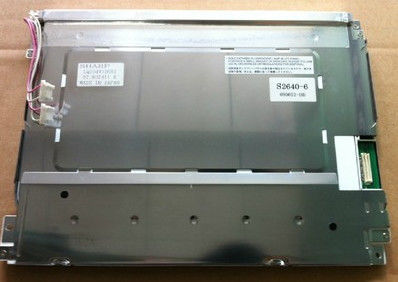

उत्पाद विवरण:
|
| निर्माता: | तीखा | मॉडल नाम: | LQ104V1DW02 |
|---|---|---|---|
| luminance: | 380 (टाइप) ((cd/m2) | स्क्रीन का साईज़: | 10.4 इंच |
| पिक्सेल संख्या: | 640(आरजीबी)×480 (वीजीए) 76पीपीआई | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -20 ~ 70 °C ऑपरेटिंग तापमानः 0 ~ 70 °C |
| बैकलाइट: | 2 पीसी सीसीएफएल, 50K घंटे, कोई ड्राइवर नहीं | सिग्नल प्रकार: | समानांतर आरजीबी (1 सीएच, 6-बिट), 31 पिन कनेक्टर |
| प्रमुखता देना: | LVDS TFT LCD डिस्प्ले,WLED हाई ब्राइटनेस एलसीडी डिस्प्ले |
||
LQ104 श्रृंखला LQ104V1DW02K LQ104V1DW02 LQ104V1DW01 LQ104V1DG83 LQ104V1DG81
| पैनल का आकारः | 10.4 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 640 ((आरजीबी) × 480, वीजीए | आरजीबी ऊर्ध्वाधर पट्टी | 0.110×0.330 मिमी | 0.330×0.330 मिमी [76PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 211.2×158.4 मिमी | - | 246.5×179.4 मिमी | 15.5 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 4३ (डब्ल्यू: एच) | परिदृश्य प्रकार | ||
| फिक्सेशनः | चेहरे के लिए घुड़सवार छेद (2-Φ3.4, 2-R1.7×4.4) बाईं ओर, दाईं ओर | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 620 ग्राम (अधिकतम) | एंटीग्लेयर, हार्ड कोटिंग (3H), एंटीरिफ्लेक्शन | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 380 cd/m2 (टाइप) | एएसवी, आम तौर पर काला, ट्रांसमिटिव | 450१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 80/80/80/80 (प्रकार) | समरूपता | 12/13 (प्रकार) (Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 185/145mA (टाइप) (ICC) | 3.3/5.0V (प्रकार) ((वीसीसी) | - | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | कनेक्टर | समानांतर आरजीबी (1 ch, 6-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| एचआरएस | DF9MA-31P-1V ((32) | 1 पीसी | 1.0 मिमी | 31 पिन | DRGB-31P1C6B-010K | |
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| सीसीएफएल | किनारा प्रकाश प्रकार (ऊपरी पक्ष) | सीधा | 2 पीसी | 50K ((मिन.) | - | |
| सीसीएफएल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 3.5/6.0/7.0mA (मिन./प्रकार./अधिकतम) | 470±50V | 5.6W (प्रकार) | ||||
| चालू वोल्टेज | दीपक आवृत्ति | |||||
| 740/790V (अधिकतम) Ta=+25/0°C | 35/60/70KHz (मिन./प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | सीसीएफएल चालक | |||
| - | कनेक्टर | नहीं | ||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएसटी | BHR-02(8.0)VS-1N | 2 पीसी | 8.0 मिमी | दो पिन | BLL-2PINS-HL | |
LQ104V1DW02 प्रदर्शन का समर्थन करता है640 ((RGB) × 480(वीजीए) का पहलू अनुपात 4: 3 (डब्ल्यूः एच) है, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 211.2 ((डब्ल्यू) × 158.4 ((एच) मिमी का सक्रिय क्षेत्र, 246.5 ((डब्ल्यू) × 179.4 ((एच) × 15 का रूपरेखा आकार है।.5 ((D) मिमी, एंटीग्लेयर, हार्ड कोटिंग (3H), एंटीरिफ्लेक्शन के सतह उपचार के साथ, 620 ग्राम (अधिकतम) का शुद्ध वजन। एक ASV, सामान्य रूप से ब्लैक, ट्रांसमिसिव एलसीएम उत्पाद के रूप में,LQ104V1DW02 कैन 380 cd/m2 प्रदर्शन चमक 450 प्रदान करता है1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 80/80/80/80 (टाइप) (CR≥10) (एल/आर/यू/डी) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 12/13 (टाइप) (Tr/Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है। इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप (शीर्ष पक्ष) के रूप में रखा गया था और 50K घंटे के कामकाजी जीवन का समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है.
