उत्पाद विवरण:
|
| मॉडल नाम: | LQ104V7DS01 | स्क्रीन का साईज़: | 10.4 इंच |
|---|---|---|---|
| निर्माता: | तीखा | luminance: | 250 सीडी/एम² |
| सिग्नल प्रकार: | समानांतर आरजीबी (1 सीएच, 6-बिट), 31 पिन कनेक्टर | बैकलाइट: | 2 पीसी सीसीएफएल, 50K घंटे, कोई ड्राइवर नहीं |
| पिक्सेल संख्या: | 640(आरजीबी)×480 (वीजीए) 76पीपीआई | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -30 ~ 70 °C परिचालन तापमानः -10 ~ 65 °C |
| प्रमुखता देना: | LVDS TFT LCD डिस्प्ले,WLED हाई ब्राइटनेस एलसीडी डिस्प्ले |
||
LQ104 सीरीज LQ104V7DS01 LQ104V1LG92 LQ104V1LG81 LQ104V1LG61
| पैनल का आकारः | 10.4 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 640 ((आरजीबी) × 480, वीजीए | आरजीबी ऊर्ध्वाधर पट्टी | 0.110×0.330 मिमी | 0.330×0.330 मिमी [76PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 211.2×158.4 मिमी | 215.2×162.4 मिमी | 245×195 मिमी | 11.4±0.5 मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 4३ (डब्ल्यू: एच) | परिदृश्य प्रकार | ||
| फिक्सेशनः | चेहरे के लिए घुड़सवार छेद (2-Φ3.4, 2-R1.7×4.4) बाईं ओर, दाईं ओर | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 700 ग्राम (टाइप) | चमक विरोधी, कठोर कोटिंग, प्रतिबिंब विरोधी | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 250 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, प्रतिबिंबित | 250१ (प्रकार) (प्रसारण) ४.5१ (प्रकार) (विश्लेषणात्मक) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 45/45/45/45 (प्रकार) ((CR≥5) | 6 बजे | 20/40 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6671K | 262K (6-बिट) | एक्सः0.304; Y:0.361 | |
| चमक भिन्नता: | 1.45 (अधिकतम) ((5 अंक) | ||
| प्रदर्शनः | 3D प्रकार | बाहरी दृश्यता | प्रतिबिंब |
| - | सूर्य के प्रकाश से पठनीय | 3.2% (आमतौर पर) | |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| टीबीडी/280 एमए (टाइप) (आईसीसी) | 3.3/5.0V (प्रकार) ((वीसीसी) | - | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज | VIL≤0.3VCC; 0.7VCC≤VIH | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | कनेक्टर | समानांतर आरजीबी (1 ch, 6-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| एचआरएस | DF9MA-31P-1V | 1 पीसी | 1.0 मिमी | 31 पिन | DRGB-31P1C6B-010K | |
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| सीसीएफएल | किनारा प्रकाश प्रकार (ऊपर और नीचे) | सीधा | 2 पीसी | 50K ((मिन.) | - | |
| सीसीएफएल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 2.0/6.0/6.5mA (मिन./टाइप./मैक्स.) | 500 वी (टाइप) | 6.0W (प्रकार) | ||||
| चालू वोल्टेज | दीपक आवृत्ति | |||||
| 950/1250V (अधिकतम) ((Ta=+25/0°C) | 20/35/60KHz (मिन./प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | सीसीएफएल चालक | |||
| - | कनेक्टर | नहीं | ||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएसटी | BHR-03VS-1 | 2 पीसी | 4.0 मिमी | 3 पिन | BLL-3PINS-HNL | |

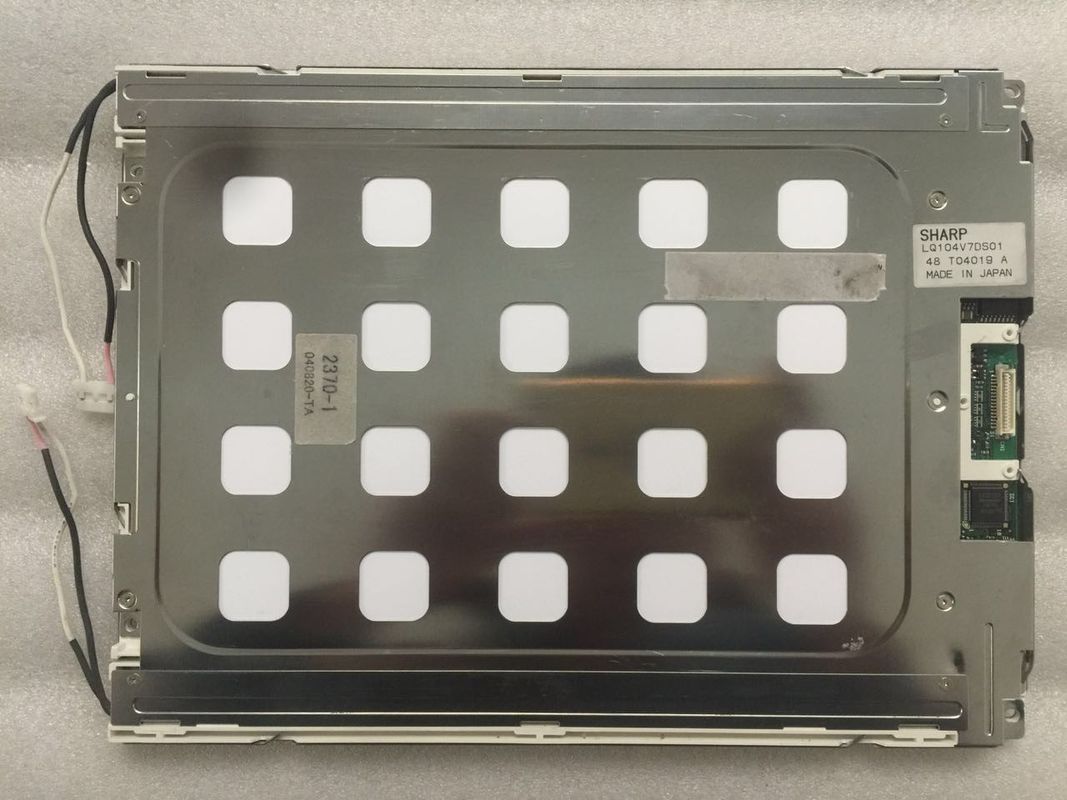

LQ104V7DS01 प्रदर्शन का समर्थन करता है640 ((RGB) × 480(वीजीए) 4:3 (डब्ल्यूःएच) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 211.2 ((डब्ल्यू) × 158.4 ((एच) मिमी का सक्रिय क्षेत्र, 245 ((डब्ल्यू) × 195 ((एच) × 11 का रूपरेखा आकार है।9 ((D) मिमी, देखने के क्षेत्र का आकार 215.2 ((W) × 162.4 ((H) मिमी, एंटीग्लेयर, हार्ड कोटिंग, एंटीरिफ्लेक्शन के सतह उपचार के साथ, शुद्ध वजन 700 ग्राम (टाइप) । एक टीएन, सामान्य रूप से सफेद, ट्रांसफ्लेक्टिव एलसीएम उत्पाद के रूप में,LQ104V7DS01 250 cd/m2 प्रदर्शन चमक 250 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 4.51 (सामान्य) परावर्तक कंट्रास्ट अनुपात, 45/45/45/45 (सामान्य) (CR≥5) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 20/40 (सामान्य) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है। इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार (ऊपर और नीचे) के रूप में रखा गया था और 50K घंटे के कामकाजी जीवन का समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है.
