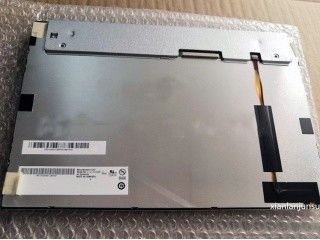

उत्पाद विवरण:
|
| मॉडल: | LQ121K1LW56 | विकर्ण आकार: | 12.1 इंच |
|---|---|---|---|
| इंटरफ़ेस प्रकार: | एलवीडीएस (1 ch, 6/8-बिट) 20 पिन कनेक्टर | प्रकाश स्रोत: | WLED, 50K घंटे, LED ड्राइवर के साथ |
| luminance: | 320 cd/m² (टाइप।) | पिक्सेल प्रारूप: | 1280(आरजीबी)×800 [डब्ल्यूएक्सजीए] 124पीपीआई |
| देखने का दृष्टिकोण: | 85/85/85/85 | पर्यावरण: | परिचालन तापमानः -20 ~ 80 °C; भंडारण तापमानः -30 ~ 80 °C |
| प्रमुखता देना: | LVDS TFT LCD डिस्प्ले,WLED हाई ब्राइटनेस एलसीडी डिस्प्ले |
||
LQ121 श्रृंखला LQ121K1LW56 LQ121K1LG61 LQ121K1LG59
| पैनल का आकारः | 12.1 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 1280 ((RGB) × 800, WXGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.068×0.204 मिमी | 0.204×0.204 मिमी [124PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 261.12×163.2 मिमी | 264.3×167.2 मिमी | 278×184 मिमी | 10.2 (टाइप) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:10 (W: H) | परिदृश्य प्रकार | ||
| फिक्सेशनः | बाएं, दाएं bezel पर साइड माउंटिंग छेद (4-M2) | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 550 ग्राम (अधिकतम) | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 320 cd/m2 (टाइप) | नया मोड2, सामान्य रूप से काला, ट्रांसमिशन | 1200१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 85/85/85/85 (प्रकार) | समरूपता | 30 (टाइप) (Tr+Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 7351K | 262K/16.7M (6-बिट / 8-बिट) | एक्सः0.300; Y:0.320 | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| ७१% | ९२% | 72% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 74% | 53% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.43 (अधिकतम) ((5 अंक) | ||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 0.42/1.5A (प्रकार/अधिकतम) | 3.3V (टाइप.) | - | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | कनेक्टर | एलवीडीएस (1 ch, 6/8-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| एचआरएस | DF14H-20P-1.25H ((56) | 1 पीसी | 1.25 मिमी | 20 पिन | LVDS-20P1C8B-010G | |
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | - | - | 50K ((टाइप) | - | |
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | कनेक्टर | एलईडी ड्राइवर के साथ | ||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएसटी | SM06B-SHLS-TF | 1 पीसी | 1.0 मिमी | 6 पिन | ||
| ड्राइवर इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 315mA | 12.0V (टाइप.) | 3.78W | ||||
LQ121K1LW56 प्रदर्शन का समर्थन करता है1280 ((RGB) × 800(WXGA) 16:10 (W:H) के पहलू अनुपात के साथ, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 261.12 ((W) × 163.2 ((H) मिमी का सक्रिय क्षेत्र, 278 ((W) × 184 ((H) मिमी का रूपरेखा आकार है।,देखने के क्षेत्र का आकार 264.3 ((W) × 167.2 ((H) मिमी, एंटीग्लेयर, हार्ड कोटिंग (3H) के सतह उपचार के साथ, 550 ग्राम (अधिकतम) का शुद्ध वजन। एक नए मोड2 के रूप में, आम तौर पर काला, ट्रांसमिसिव एलसीएम उत्पाद,LQ121K1LW56 कैन 320 cd/m2 डिस्प्ले चमक 1200 प्रदान करता है1 ट्रांसमिसिव कंट्रास्ट रेशियो, 85/85/85/85 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, सममित पर सर्वोत्तम देखने की दिशा, और 30 (टाइप) (Tr+Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट / 8-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K/16.7M रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 71% रंग व्यास (एनटीएससी) का प्रदर्शन भी है।इस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जो कि एज लाइट प्रकार के रूप में रखा गया था और 50K घंटे के कामकाजी जीवन समय हैLQ121K1LW56 एलवीडीएस (1 ch, 6/8-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3.3V (टाइप.) के बिजली आपूर्ति वोल्टेज के साथ 20 पिन कनेक्टर द्वारा जुड़ा हुआ है।
