उत्पाद विवरण:
|
| पैनल का आकार: | 12.1inch | पैनल मॉडल: | LQ121S1DG43 |
|---|---|---|---|
| चमक: | 370 cd / m c (टाइप) | संकल्प: | 800 (RGB) × 600, SVGA, 82PPI |
| दीपक प्रकार: | 2 पीसी CCFL, 50K घंटे, बिना ड्राइवर के | सिग्नल इंटरफ़ेस: | समानांतर RGB (1 ch, 6-bit), 41 पिन कनेक्टर |
| देखने का कोण: | 70/70/50/60 | वातावरण: | Operating Temp.: -10 ~ 65 °C ; ऑपरेटिंग अस्थायी: -10 ~ 65 डिग्री सेल्सियस; Storage |
| हाई लाइट: | LVDS TFT LCD डिस्प्ले,WLED हाई ब्राइटनेस एलसीडी डिस्प्ले |
||
LQ121 श्रृंखला LQ121S1DG81 LQ121S1DG61 LQ121S1DG49 LQ121S1DG43 LQ121S1DG42
| मूलभूत जानकारी : | luminance | कार्य का तरीका | इसके विपरीत अनुपात |
|---|---|---|---|
| 370 cd / m c (टाइप) | टीएन, आम तौर पर सफेद, संचारणी | 450: 1 (टाइप) (ट्रांसमीसिव) | |
| पर अच्छा दृश्य | देखने का दृष्टिकोण | प्रतिक्रिया समय | |
| 6 बजे | 70/70/50/60 (टाइप।) (CR )10) | 10/25 (टाइप।) (Tr / Td) (एमएस) | |
| नापसंद रंग: | रंग तापमान: | समर्थन रंग | रंग समन्वय |
| 6485 कि | 262K (6-बिट) | एक्स: 0.313;Y: 0.329 | |
| 1931 रंग गेमलेट: | NTSC अनुपात | sRGB कवरेज | Adobe RGB कवरेज |
| 50% | 69% | 52% | |
| DCI-P3 कवरेज | Rec.2020 कवरेज | टिप्पणियों | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| सफेद एकरूपता: | 1.25 (अधिकतम) (5 अंक) | ||
| स्क्रीन का आकार : | 12.1 " | |||
|---|---|---|---|---|
| पिक्सेल सुविधाएँ: | पिक्सेल नंबर | पिक्सेल प्रारूप | डॉट पिच (H × V) | पिक्सेल पिच (H × V) |
| 800 (आरजीबी) × 600, एसवीजीए | आरजीबी कार्यक्षेत्र धारी | 0.1025 × 0.3075 मिमी | 0.3075 × 0.3075 मिमी [82PPI] | |
| यांत्रिक आकार: | प्रदर्शन क्षेत्र (एच × वी) | बेज़ेल ओपनिंग (H × V) | कुल मिलाकर आयाम (एच × वी) | कुल मिलाकर गहराई |
| 246 × 184.5 मिमी | 249.0 × 187.5 मिमी | 276 × 209 मिमी | 11.0 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फॉर्म का आकार | पहलू अनुपात (एच: वी) | अभिविन्यास | आकार शैली |
| सपाट आयत | 4: 3 | लैंडस्केप प्रकार | ||
| अन्य कल्पना: | द्रव्यमान | पैनल कवर | सतह का उपचार | |
| 660 जी (अधिकतम) | - | एंटीगलर, हार्ड कोटिंग (3H) | ||
| छेद और ब्रैकेट: | चेहरे के बढ़ते छेद (2-.43.4, 2-R1.7) बाएं, दाएं बेजल पर | |||
| बैक-लाइट विशेषताएं: | प्रकार | पद | जीवन (घंटे) | रकम | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| CCFL | एज लाइट टाइप (टॉप साइड) | 50K (न्यूनतम) | 2 पीसी | सीधे | स्थान लेने योग्य | |
| CCFL इलेक्ट्रिकल: | इनपुट वोल्टेज | आगत बहाव | बिजली की खपत | |||
| 583V (टाइप) | 3.0 / 6.0 / 6.5mA (Min./Typ./Max।) | 7.0W (टाइप) | ||||
| कार्यकारी आवृति | स्टार्टअप वोल्टेज | |||||
| 35/60/80 किग्रा। | 1200/1500 वी (अधिकतम) (टा = + 25 / -10 ℃) | |||||
| इंटरफ़ेस सुविधाएँ: | CCFL चालक राज्य | शारीरिक प्रकार | इंटरफ़ेस स्थिति | |||
| नहीं न | योजक | - | ||||
| इंटरफ़ेस विस्तार | ब्रांड का नाम | मॉडल का नाम | रकम | पिंस | पिन पिच | पिन कॉन्फ़िगरेशन |
| जेएसटी | BHR-03VS-1 | 2 पीसी | 3 पिन | 4.0 मिमी | BLL-3PINS-HNL | |
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्टेज | आगत बहाव | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| 3.3 / 5.0V (टाइप।) (VCC) | 380 / 230mA (टाइप।) (आईसीसी) | - | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज: | VIL V0.8V;2.1V 2.1VIH | |||||
| इंटरफ़ेस सुविधाएँ: | संकेत प्रकार | शारीरिक प्रकार | इंटरफ़ेस स्थिति | |||
| समानांतर RGB (1 ch, 6-bit) | योजक | - | ||||
| इंटरफ़ेस विस्तार: | ब्रांड का नाम | मॉडल का नाम | रकम | पिंस | पिन पिच | पिन कॉन्फ़िगरेशन |
| 1 टुकड़ा | 41 पिन | 1.0 मिमी | DRGB-41P1C6B-010A | |||

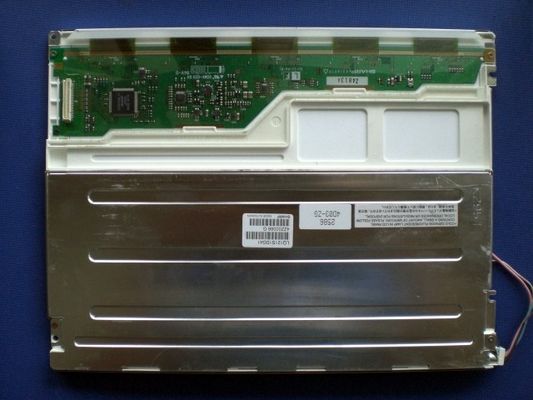

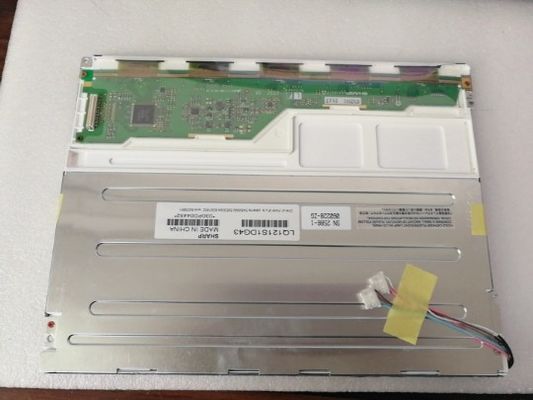

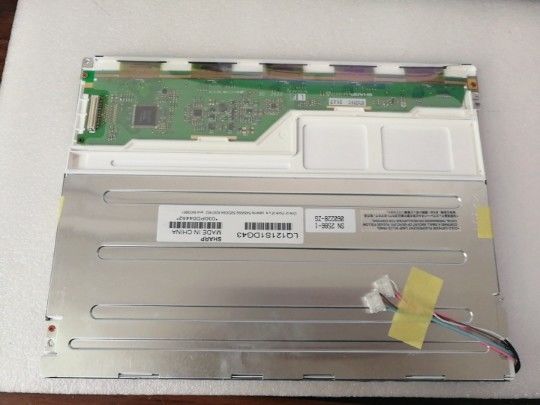

LQ121S1DG43 डिस्प्ले का समर्थन करता है 800 (आरजीबी) × 600(एसवीजीए) 4: 3 (डब्ल्यू: एच) के पहलू अनुपात के साथ, जिनके पिक्सल को आरजीबी वर्टिकल स्ट्राइप में व्यवस्थित किया गया है।यांत्रिक विस्तार के लिए, इसमें 246 (W) × 184.5 (H) मिमी, 276 की बाह्यरेखा आकार (W) × 209 (H) × 11 (D) मिमी, 249.0 (W) × 187.5 का क्षेत्रफल देखने का सक्रिय क्षेत्र है। (एच) मिमी, एंटीग्लारे की सतह के क्षरण के साथ, हार्ड कोटिंग (3 एच), 660 जी (अधिकतम।) का शुद्ध वजन।एक TN के रूप में, आम तौर पर व्हाइट, ट्रांस्मिसिव LCM उत्पाद, LQ121S1DG43 370 cd / m c डिस्प्ले ब्राइटनेस 450: 1 ट्रांसिमिसिव कंट्रास्ट रेशियो, 70/70/50/60 (टाइप) (CR≥10) (L / R / U / U) प्रदान कर सकता है। D) व्यूइंग एंगल, 6 बजे बेस्ट व्यू डायरेक्शन, और 10/25 (टाइप) का रिस्पॉन्स टाइम (Tr / Td) ms।ग्रे-स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल सिग्नल के साथ निर्धारित की जाती है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत किया जाता है, रंग सरगम 50% (NTSC) के प्रदर्शन के साथ भी।इस उत्पाद ने 2 पीसी CCFL को अपनाया क्योंकि यह बैकलाइट सिस्टर्म है जिसे एज लाइट टाइप (टॉप साइड) के रूप में रखा गया था और इसमें 50K घंटे काम करने का जीवनकाल है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता है।
