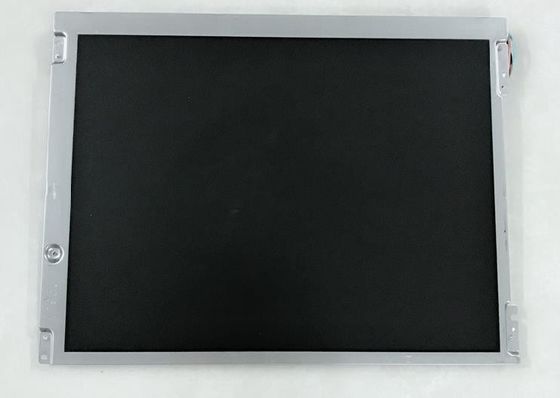

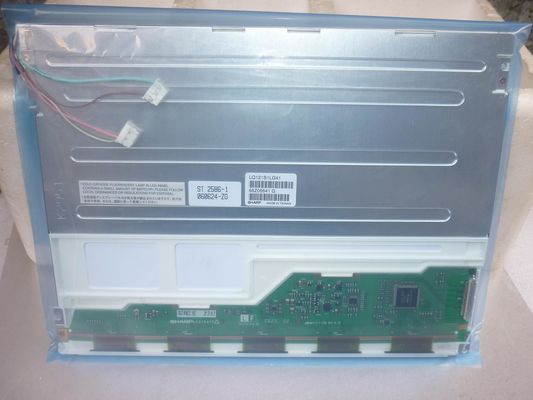

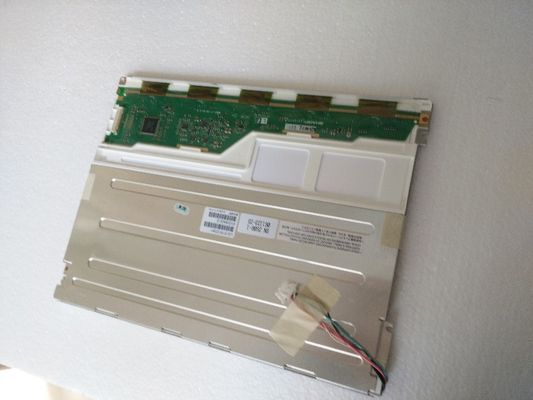

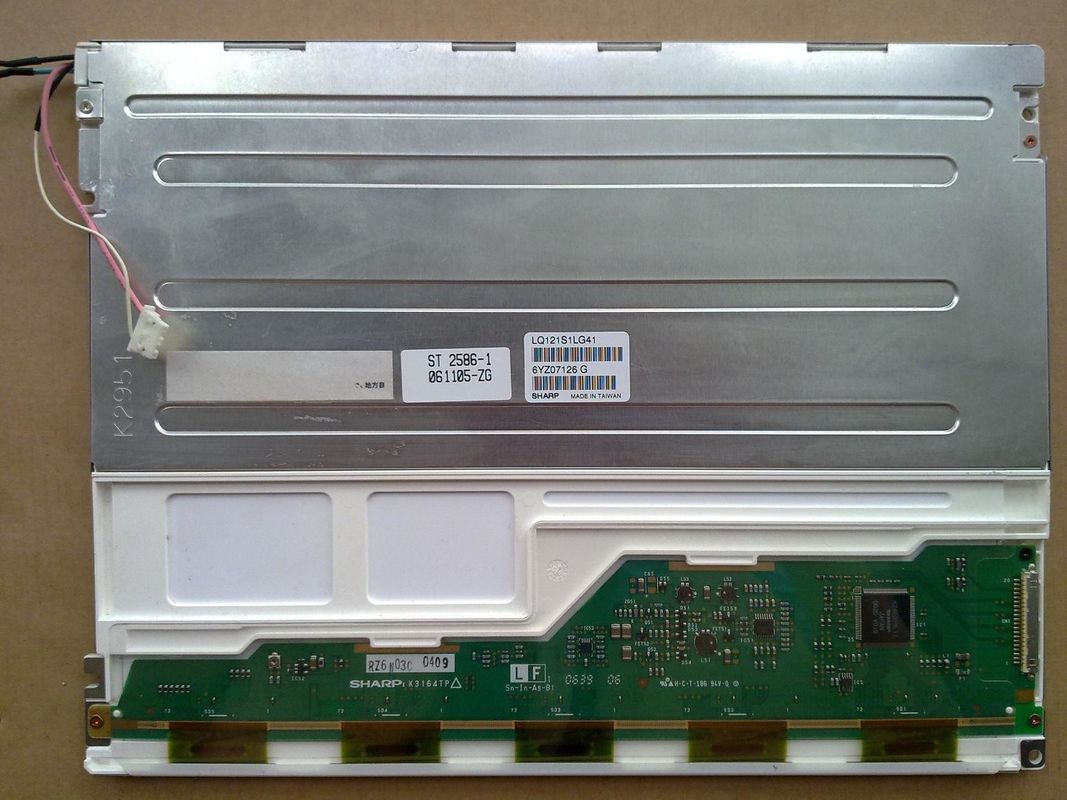

उत्पाद विवरण:
|
| विकर्ण आकार: | 12.1 इंच | मॉडल: | LQ121S1LG41 |
|---|---|---|---|
| luminance: | 370cd/m2 | पिक्सेल प्रारूप: | 800(आरजीबी)×600 [एसवीजीए] 82पीपीआई |
| इंटरफ़ेस प्रकार: | एलवीडीएस (1 सीएच, 6-बिट), 20 पिन कनेक्टर | प्रकाश स्रोत: | CCFL [2 पीसी], 50K घंटे, W/O ड्राइवर |
| पर्यावरण: | Operating Temperature: -10 ~ 65 °C ; ऑपरेटिंग तापमान: -10 ~ 65 डिग्री सेल्सियस; Sto | देखने का दृष्टिकोण: | 70/70/50/60 |
| प्रमुखता देना: | LVDS TFT LCD डिस्प्ले,WLED हाई ब्राइटनेस एलसीडी डिस्प्ले |
||
LQ121 श्रृंखला LQ121S1LG45 LQ121S1LG44 LQ121S1LG42 LQ121S1LG41 LQ121S1LG0A
| पैनल का आकारः | 12.1 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 800 ((RGB) × 600, SVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.1025×0.3075 मिमी | 0.3075×0.3075 मिमी [82PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 246×184.5 मिमी | 249.0×187.5 मिमी | 276×209 मिमी | 11.0 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 4३ (डब्ल्यू: एच) | परिदृश्य प्रकार | ||
| फिक्सेशनः | चेहरे के लिए घुड़सवार छेद (2-Φ3.4, 2-R1.7) बाएं, दाएं bezel पर | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 660 ग्राम (अधिकतम) | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 370 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 450१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 70/70/50/60 (प्रकार) | 6 बजे | 10/30 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| 50% | 69% | 52% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| 52% | 37% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| चमक भिन्नता: | 1.25 (अधिकतम) ((5 अंक) | ||
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| 380/230mA (टाइप) | 3.3/5.0V (टाइप) | - | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | कनेक्टर | एलवीडीएस (1 ch, 6-बिट) | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएई | FI-SE20M | 1 पीसी | 1.25 मिमी | 20 पिन | LVDS-20P1C6B-070D | |
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| सीसीएफएल | किनारा प्रकाश प्रकार (ऊपरी पक्ष) | सीधा | 2 पीसी | 50K ((मिन.) | प्रतिस्थापित (LQ0DDB5399) | |
| सीसीएफएल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 3.0/6.0/6.5mA (मिन./टाइप./मैक्स.) | 583V (टाइप.) | 7.0W (प्रकार) | ||||
| चालू वोल्टेज | दीपक आवृत्ति | |||||
| 1200/1500V (अधिकतम) ((Ta=+25/-10°C) | 40/60/80KHz (मिन./प्रकार/अधिकतम) | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | सीसीएफएल चालक | |||
| - | कनेक्टर | नहीं | ||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएसटी | BHR-03VS-1 | 2 पीसी | 4.0 मिमी | 3 पिन | BLL-3PINS-HNL | |
LQ121S1LG41 प्रदर्शन का समर्थन करता है800 ((RGB) × 600(एसवीजीए) का पहलू अनुपात 4: 3 (डब्ल्यूः एच) है, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 246 ((डब्ल्यू) × 184.5 ((एच) मिमी का सक्रिय क्षेत्र है,276 ((W) × 209 ((H) × 11 ((D) मिमी का रूपरेखा आकार, देखने के क्षेत्र का आकार 249.0 ((W) × 187.5 ((H) मिमी, एंटीग्लेयर, हार्ड कोटिंग (3H) के सतह उपचार के साथ, शुद्ध वजन 660 ग्राम (अधिकतम) । एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में,LQ121S1LG41 370 cd/m2 डिस्प्ले चमक 450 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 70/70/50/60 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 10/30 (टाइप) (Tr/Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है, जिसमें रंग पैमाना 50% (एनटीएससी) का प्रदर्शन भी होता है।इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप (शीर्ष पक्ष) के रूप में रखा गया था और 50K घंटे का कामकाजी जीवन समय है, बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है।
