उत्पाद विवरण:
|
| मॉडल नाम: | LQ121S1LG61 | स्क्रीन का साईज़: | 12.1 इंच |
|---|---|---|---|
| देखने का दृष्टिकोण: | 70/70/50/60 | luminance: | 450 cd/m² (टाइप।) |
| सिग्नल प्रकार: | एलवीडीएस (1 सीएच, 6-बिट), कनेक्टर 20 पिन | बैकलाइट: | 2 पीसी सीसीएफएल, 50K घंटे, कोई ड्राइवर नहीं |
| पिक्सेल संख्या: | 800(आरजीबी)×600 (एसवीजीए) 82पीपीआई | Max. अधिकतम. Ratings रेटिंग: | भंडारण तापमानः -30 ~ 80 °C संचालन तापमानः -30 ~ 80 °C |
| प्रमुखता देना: | LVDS TFT LCD पैनल,SVGA शार्प TFT LCD डिस्प्ले |
||
LQ121 श्रृंखला LQ121S1LG61 LQ121S1LG55 LQ121S1LG51 LQ121S1LG49
| स्क्रीन का आकारः | 12.1 | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल संख्या | पिक्सेल प्रारूप | डॉट पिच (एच×वी) | पिक्सेल पिच (एच×वी) |
| 800 ((RGB) × 600, SVGA | आरजीबी ऊर्ध्वाधर पट्टी | 0.1025×0.3075 मिमी | 0.3075×0.3075 मिमी [82PPI] | |
| यांत्रिक आकारः | प्रदर्शन क्षेत्र (एच×वी) | बेज़ेल खोलना (एच×वी) | कुल आयाम (एच×वी) | समग्र गहराई |
| 246×184.5 मिमी | 249.0×187.5 मिमी | 276×209 मिमी | 11.0 (अधिकतम) मिमी | |
| रूपरेखा विशेषताएं: | प्रपत्र का आकार | पहलू अनुपात (H:V) | अभिविन्यास | आकृति शैली |
| सपाट आयत | 4:3 | परिदृश्य प्रकार | ||
| अन्य विनिर्देश | मास | पैनल कवर | सतह उपचार | |
| 800 ग्राम (अधिकतम) | - | एंटीग्लेयर, हार्ड कोटिंग (3H) | ||
| छेद और ब्रैकेटः | चेहरे के लिए घुड़सवार छेद (2-Φ3.4, 2-R1.7) बाएं, दाएं bezel पर | |||
| मूलभूत जानकारी: | चमक | कार्य मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 450 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 600१.१ (प्रकार) (प्रसारण) | |
| अच्छा दृश्य | देखने का कोण | प्रतिक्रिया समय | |
| 6 बजे | 70/70/50/60 (प्रकार) | 10/25 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमानः | समर्थन रंग | रंग समन्वय |
| 6485K | 262K (6-बिट) | एक्सः0.313; Y:0.329 | |
| 1931 रंग Gamlt: | एनटीएससी अनुपात | एसआरजीबी कवरेज | एडोब आरजीबी कवरेज |
| 44 प्रतिशत | ६०% | 46% | |
| डीसीआई-पी3 कवरेज | रिक.2020 कवरेज | टिप्पणियाँ | |
| ४५% | 33% | sRGB (Rec.709, BT.709), Rec.2020 (BT.2020) | |
| सफेद एकरूपता: | 1.35 (अधिकतम) ((5 अंक) | ||
| बैक-लाइट विशेषताएंः | प्रकार | स्थान | जीवन (घंटे) | राशि | आकार | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| सीसीएफएल | किनारा प्रकाश प्रकार (ऊपरी पक्ष) | 50K ((मिन.) | 2 पीसी | सीधा | प्रतिस्थापन योग्य | |
| सीसीएफएल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
| 3.0/6.0/6.5mA (मिन./टाइप./मैक्स.) | 7.0W (प्रकार) | |||||
| ऑपरेटिंग आवृत्ति | प्रारंभ वोल्टेज | |||||
| 40/60/70KHz (मिन./प्रकार/अधिकतम) | 1300V (अधिकतम) Ta=-30°C | |||||
| इंटरफ़ेस विशेषताएं: | सीसीएफएल चालक राज्य | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| नहीं | कनेक्टर | - | ||||
| इंटरफ़ेस विवरण | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| जेएसटी | BHR-02(8.0)VS-1N | 2 पीसी | दो पिन | 8.0 मिमी | BLL-2PINS-HL | |
| सिग्नल इलेक्ट्रिकल: | इनपुट वोल्ट | इनपुट करंट | बिजली की खपत | |||
|---|---|---|---|---|---|---|
| 3.3/5.0V (टाइप) | 380/230mA (टाइप) | - | ||||
| इंटरफ़ेस विशेषताएं: | सिग्नल प्रकार | भौतिक प्रकार | इंटरफ़ेस की स्थिति | |||
| एलवीडीएस (1 ch, 6-बिट) | कनेक्टर | - | ||||
| इंटरफ़ेस विवरणः | ब्रांड नाम | मॉडल का नाम | राशि | पिन | पिन पिच | पिन विन्यास |
| जेएई | FI-SE20ME | 1 पीसी | 20 पिन | 1.25 मिमी | LVDS-20P1C6B-070D | |

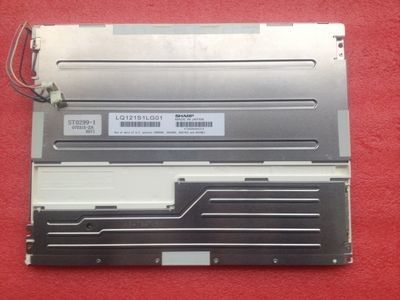

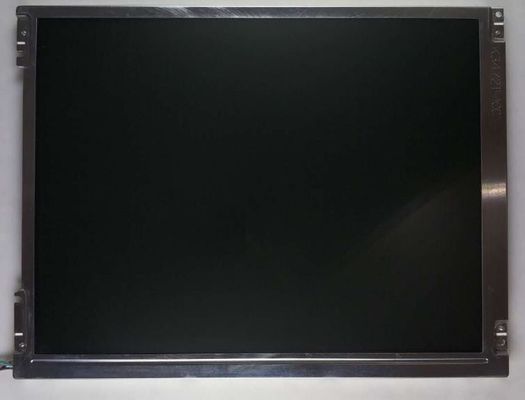

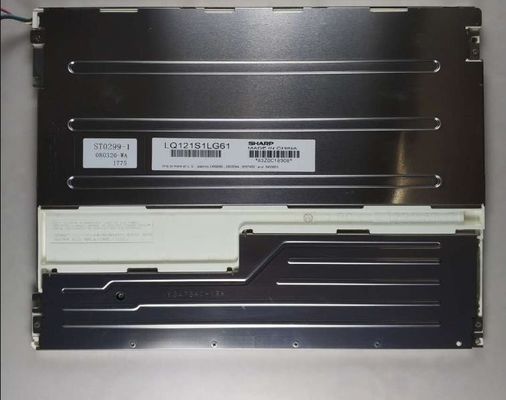

LQ121S1LG61 प्रदर्शन का समर्थन करता है800 ((RGB) × 600(एसवीजीए) का पहलू अनुपात 4: 3 (डब्ल्यूः एच) है, जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 246 ((डब्ल्यू) × 184.5 ((एच) मिमी का सक्रिय क्षेत्र है,276 ((W) × 209 ((H) × 11 ((D) मिमी का रूपरेखा आकार, देखने के क्षेत्र का आकार 249.0 ((W) × 187.5 ((H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, हार्ड कोटिंग (3H), शुद्ध वजन 800 ग्राम (अधिकतम) । एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में,LQ121S1LG61 450 cd/m2 डिस्प्ले चमक 600 प्रदान कर सकते हैं1:1 ट्रांसमिसिव कंट्रास्ट रेशियो, 70/70/50/60 (टाइप) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 10/25 (टाइप) (Tr/Td) एमएस का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता है, इस प्रकार 262K रंगों का एक पैलेट प्रस्तुत करता है, जिसमें 45% रंग पैमाना (एनटीएससी) का प्रदर्शन भी होता है।इस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट टाइप (शीर्ष पक्ष) के रूप में रखा गया था और 50K घंटे का कामकाजी जीवन समय है, बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है।
