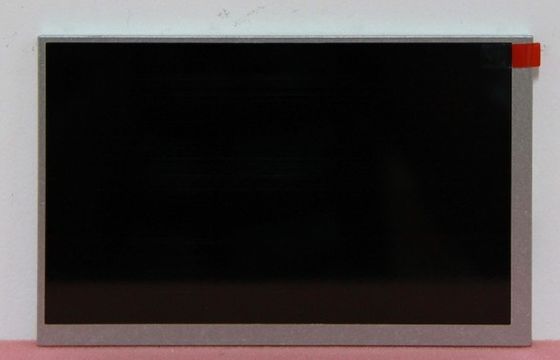

उत्पाद विवरण:
|
| मॉडल संख्या: | AT070TN84 TP | ब्रांड: | Innolux |
|---|---|---|---|
| आकार: | 7.0 इंच | संकल्प: | 800 ((RGB) × 480 (WVGA) 133PPI |
| चमक: | 360 सीडी / एम 2 | देखने का तरीका: | 70/70/50/70 (टाइप।) (CR≥10) |
| लैम्प टाइप: | डब्ल्यूएलईडी | तापमान की रेंज: | भंडारण तापमानः -20 ~ 70 °C परिचालन तापमानः -10 ~ 60 °C |
| प्रमुखता देना: | CCFL TFT LCD स्क्रीन,SVGA शार्प LCD डिस्प्ले |
||
| मूलभूत जानकारी: | निर्माता | पैनल मॉडल | पैनल का प्रकार | उपनाम |
|---|---|---|---|---|
| AT070TN84 TP | a-Si TFT-LCD, एलसीएम | - | ||
| पर्यावरण | RoHS राज्य | ऑपरेटिंग टेम्प. | भंडारण तापमान. | कंपन स्तर |
| -10 ~ 60 °C | -20 ~ 70 °C |
| मूलभूत जानकारी: | चमक (cd/m2) | देखने का कोण (L/R/U/D) | प्रतिक्रिया समय (मिमी) |
|---|---|---|---|
| 360 (प्रकार) | 70/70/50/70 (प्रकार) | 10/15 (टाइप) | |
| सबसे अच्छा दृश्य | प्रदर्शन मोड | कंट्रास्ट अनुपात | |
| 6 बजे | टीएन, सामान्य रूप से सफेद, संचरण | 500: 1 (सामान्य) (प्रसारण) | |
| डिस्प्ले रंगः | रंग तापमान | रंग प्रदर्शित करें | सफेद निर्देशांक |
| 6638K | 262K (6-बिट) | एक्सः0.310; Y:0.330 | |
| सफेद संस्करण: | 1.33/1.43 (प्रकार/अधिकतम) | ||
| पैनल का आकारः | 7.0" | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | पिक्सेल प्रारूप | पिक्सेल विन्यास | पिक्सेल पिच (मिमी) | डॉट पिच (मिमी) |
| 800 ((RGB) × 480 [WVGA] | आरजीबी ऊर्ध्वाधर पट्टी | 0.1905×0.1905 [133PPI] | 0.0635×0.1905 | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (मिमी) | बेज़ेल क्षेत्रफल (मिमी) | रूपरेखा आयाम (मिमी) | रूपरेखा गहराई (मिमी) |
| 152.4 ((H) × 91.44 ((V) | 155.0(H) × 94.3(V) | 165 ((H) × 104 ((V) | 6.5±0.3 मिमी | |
| रूपरेखा विशेषताएं: | रूप कारक | अभिविन्यास | पहलू अनुपात | आकृति शैली |
| सपाट आयत | परिदृश्य प्रकार | 15:9 (H:V) | ||
| टच स्क्रीनः | नियंत्रक और संकेत प्रकार | स्पर्श बिंदु | समर्थित ओएस सिस्टम | टीपी प्रौद्योगिकी |
| - | - | - | 4-वायर प्रतिरोधक स्पर्श | |
| घुड़सवारः | बिना | |||
| अन्य विवरण: | वजन | पैनल कवर | उपचार | |
| 160 ग्राम (टाइप) | - | अँटीग्लास | ||
| रिवर्स स्कैनः | हाँ (यू/डी, एल/आर) |
|---|---|
| ऊर्ध्वाधर आवृत्ति: | 60 हर्ट्ज |
| बिजली की खपतः | 3.325W (टाइप.) |
| समय नियंत्रक (T-CON): | एम्बेडेड T-CON |
| दीपक की विशेषताएं: | प्रकार | स्थान | मात्रा | आकार | जीवन (घंटे) | दीपक विनिमय |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | - | - | 20K ((मिन.) | - | |
| इंटरफ़ेस विशेषताएं: | स्थान | बैकलाइट ड्राइवर | प्रकार | |||
| - | एलईडी ड्राइवर के साथ | सिग्नल इंटरफ़ेस में शामिल | ||||
| ड्राइवर इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | बिजली की खपत | |||
| 5.0V (टाइप.) | 500/550mA (प्रकार/अधिकतम) | 2.50W (टाइप.) | ||||
| पैनल ड्राइविंग इलेक्ट्रिकल: | वोल्टेज आपूर्ति | वर्तमान आपूर्ति | शक्ति | |||
|---|---|---|---|---|---|---|
| 3.3V (टाइप) (VCC) | 250/300mA (प्रकार/अधिकतम) | 825 एमडब्ल्यू (टाइप.) | ||||
| डिस्प्ले सिग्नल के लिए वोल्टेज | 0≤VIL≤0.3VCC; 0.7VCC≤VIH≤VCC | |||||
| इंटरफ़ेस विशेषताएं: | स्थान | संकेत | प्रकार | |||
| - | टीटीएल (1 ch, 6-बिट) | कनेक्टर | ||||
| कनेक्टर विवरणः | ब्रांड | मॉडल | पिन पिच | पिन राशि | मात्रा | विन्यास |
| एचआरएस | FH33-40S-0.5SH(10) | 0.5 मिमी | 40 पिन | 1 पीसी | DRGB-40P1C6B-260B | |
जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 152.4 ((W) × 91.44 ((H) मिमी का सक्रिय क्षेत्र, 165 ((W) × 104 ((H) × 6.8 ((D) मिमी का रूपरेखा आकार, 155.0 ((W) × 94 का देखने का क्षेत्र आकार है।3 ((H) मिमी, एंटीग्लेयर के सतह उपचार के साथ, शुद्ध वजन 160g (टाइप) । एक TN, सामान्य रूप से सफेद, ट्रांसमिसिव LCM उत्पाद के रूप में, AT070TN84 TP 360 cd/m2 डिस्प्ले चमक 500 प्रदान कर सकता हैः1 ट्रांसमिसिव कंट्रास्ट अनुपात, 70/70/50/70 (प्रकार) (CR≥10) (L/R/U/D) देखने का कोण, 6 बजे सबसे अच्छा देखने की दिशा, और 10/15 (प्रकार) (Tr/Td) ms का प्रतिक्रिया समय।ग्रे स्केल या उप-पिक्सेल की चमक प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल संकेत के साथ निर्धारित किया जाता हैइस उत्पाद ने WLED को अपनाया क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया था और 20K घंटे का कामकाजी जीवन समय है, एलईडी ड्राइवर के साथ।AT070TN84 TP TTL का उपयोग करता है (1 ch, 6-बिट) के रूप में यह सिग्नल इनपुट सिस्टम है, जो 40 पिन कनेक्टर द्वारा 3.3V (टाइप) की बिजली की आपूर्ति वोल्टेज के साथ जुड़ा हुआ है ((वीसीसी)
