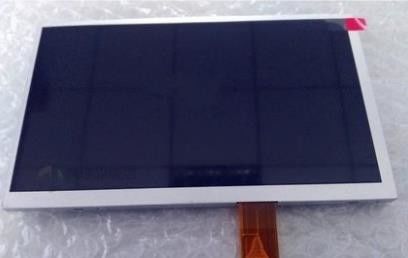

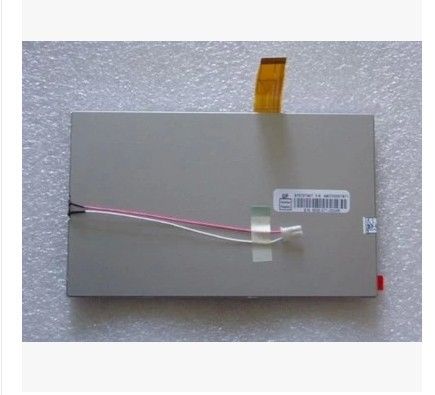

उत्पाद विवरण:
|
| मॉडल संख्या: | AT070TN07 वीबी | ब्रांड: | Innolux |
|---|---|---|---|
| आकार: | 7.0 इंच | संकल्प: | 480(आरजीबी)×234, 76पीपीआई |
| चमक: | 350 सीडी / एम 2 | देखने का तरीका: | 60/60/40/60 (प्रकार) |
| लैम्प टाइप: | डब्ल्यूएलईडी | तापमान की रेंज: | ऑपरेटिंग तापमानः -30 ~ 85 °C; भंडारण तापमानः -30 ~ 85 °C |
| प्रमुखता देना: | CCFL TFT LCD स्क्रीन,SVGA शार्प LCD डिस्प्ले |
||
| मूलभूत जानकारी: | ब्रांड | मॉडल | प्रकार | मॉडल उपनाम |
|---|---|---|---|---|
| AT070TN07 वी.बी. | a-Si TFT-LCD, एलसीएम | AT070TN07 VB | ||
| विश्वसनीयताः | RoHS | परिचालन तापमान | भंडारण तापमान | कंपन प्रतिरोध |
| -30 ~ 85 °C | -30 ~ 85 °C |
| पैनल का आकारः | 70.0 इंच | |||
|---|---|---|---|---|
| पिक्सेल विशेषताएंः | संकल्प | पिक्सेल व्यवस्था | डॉट पिच (W×H) | पिक्सेल पिच (W×H) |
| 480 ((RGB) × 234 | आरजीबी ऊर्ध्वाधर पट्टी | 0.107×0.370 मिमी | 0.321×0.370 मिमी [76PPI] | |
| यांत्रिक आकारः | सक्रिय क्षेत्र (W×H) | बेज़ेल क्षेत्र (W×H) | रूपरेखा आयाम (W × H) | रूपरेखा गहराई |
| 154.08×86.58 मिमी | 156.5×89.00 मिमी | 164.9×100 मिमी | 5.7±0.3 मिमी | |
| रूपरेखा विशेषताएं: | फ़ॉर्म शैली | पहलू अनुपात | अभिविन्यास | आकृति शैली |
| सपाट आयत | 16:9 (W: H) | परिदृश्य प्रकार | ||
| फिक्सेशनः | बिना | |||
| अन्य विशेषताएं: | पैनल कवर | वजन | सतह | |
| - | 163 ग्राम (प्रकार) | अँटीग्लास | ||
| मूलभूत जानकारी: | चमक | ऑपरेटिंग मोड | कंट्रास्ट अनुपात |
|---|---|---|---|
| 350 cd/m2 (टाइप) | टीएन, सामान्य रूप से सफेद, संचरण | 300१.१ (प्रकार) (प्रसारण) | |
| देखने का कोण ((L/R/U/D) | देखने की दिशा | प्रतिक्रिया की गति | |
| 60/60/40/60 (प्रकार) | 6 बजे | 15/20 (टाइप) ((Tr/Td) (ms) | |
| डिस्प्ले रंगः | रंग तापमान | रंग की मात्रा | सफेद रंग रंग |
| 6638K | पूर्ण रंग | एक्सः0.310; Y:0.330 | |
| चमक भिन्नता: | 1.33/1.43 (प्रकार/अधिकतम) | ||
| बिजली की खपतः | 1.227W (टाइप.) |
|---|---|
| रिवर्स स्कैनः | हाँ (यू/डी, एल/आर) |
| समय नियंत्रक (T-CON): | बाहरी T-CON की आवश्यकता है |
| सिग्नल इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
|---|---|---|---|---|---|---|
| (NA/3.0)/17/0.2/0.8mA (प्रकार) ((ICC/IDD/IGH/IGL) | (3.3/5.0)/5.0/15.0/-10.0V (प्रकार) ((वीसीसी/एवीडीडी/वीजीएच/वीजीएल) | 111mW (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | इंटरफेस | |||
| - | एफपीसी | टीएफटी विशिष्ट एनालॉग आरजीबी | ||||
| सिग्नल इंटरफ़ेसः | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| 1 पीसी | 0.5 मिमी | 26 पिन | ||||
| बैकलाइट विशेषताएंः | प्रकार | स्थान | आकार | राशि | जीवन (घंटे) | प्रतिस्थापन |
|---|---|---|---|---|---|---|
| WLED | किनारा प्रकाश प्रकार | सरणी | 3S6P | 20K ((मिन.) | - | |
| WLED इलेक्ट्रिकल: | वर्तमान इनपुट | वोल्टेज इनपुट | उपभोग | |||
| 120±12mA | 8.4/9.3/10.5V (मिन./प्रकार/अधिकतम) | 1.116W (टाइप.) | ||||
| इंटरफ़ेस विशेषताएं: | स्थान | प्रकार | डब्ल्यूएलईडी ड्राइवर | |||
| - | कनेक्टर | नहीं | ||||
| इंटरफ़ेस विवरण | ब्रांड | मॉडल | राशि | पिन पिच | पिन | पिन असाइनमेंट |
| जेएसटी | BHSR-02VS-1 | 1 पीसी | 3.5 मिमी | दो पिन | BLE-2PINS-AC | |
| बॉक्स प्रकार | पीसी/बॉक्स | बॉक्स Qty | पैकेज LWH (मिमी) | जी.डब्ल्यू (किग्रा) | आयतन (m3) | टिप्पणियाँ |
| बक्सा | 50 | 1 | 530×355×255 | 10.61 | 0.0480 | |
| पैलेट | 1500 | 30 | नहीं | नहीं | नहीं |
अंतिम संस्करण 01 के संस्करण के साथ डेटाशीट के अनुसार जो 8 21 2009 को जारी किया गया था, AT070TN07 V.B 16:9 (W:H) के पहलू अनुपात के साथ 480 ((RGB) × 234 डिस्प्ले का समर्थन करता है,जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं. यांत्रिक विवरण के लिए, इसमें 154.08 ((W) × 86.58 ((H) मिमी का सक्रिय क्षेत्र, 164.9 ((W) × 100 ((H) × 6 ((D) मिमी का रूपरेखा आकार, 156.5 ((W) × 89.00 ((H) मिमी का देखने का क्षेत्र है, जिसमें एंटीग्लेयर का सतह उपचार है,163 ग्राम का शुद्ध भार (प्रकार).) एक टीएन, सामान्य रूप से सफेद, ट्रांसमिसिव एलसीएम उत्पाद के रूप में, एटी070TN07 वी.बी 350 सीडी/एम2 डिस्प्ले चमक 300: 1 ट्रांसमिसिव कंट्रास्ट अनुपात, 60/60/40/60 (टाइप) (CR≥10) (एल / आर / यू / डी) देखने के कोण प्रदान कर सकता है,सबसे अच्छा दृश्य दिशा 6 बजे पर , और प्रतिक्रिया समय 15/20 (टाइप) ((Tr/Td) ms है, इस प्रकार पूर्ण रंग रंगों का एक पैलेट प्रस्तुत करता है।यह उत्पाद 3S6P WLED को अपनाया है क्योंकि यह बैकलाइट सिस्टम है जिसे एज लाइट प्रकार के रूप में रखा गया है और 20K घंटे का कार्य जीवन समय है, बाहरी बैकलाइट ड्राइवर की अतिरिक्त आवश्यकता होती है। AT070TN07 V.B TFT विशिष्ट एनालॉग आरजीबी का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टरम है, जो 26 पिन FPC द्वारा कनेक्ट किया जाता है, जिसमें बिजली की आपूर्ति वोल्टेज (3.3/5 है।.0)/5.0/15.0/-10.0V (टाइप.) ((VCC/AVDD/VGH/VGL) । AT070TN07 V.B के अधिक नवीनतम उत्पाद विवरण के लिए हम दृढ़ता से अनुशंसा करते हैं कि आप पैनलुक पर सूचीबद्ध डेटाशीट देखें।com या Innolux या उसके वितरक से संपर्क करें. सभी विनिर्देश विवरण डेटाशीट के अनुसार पैनलुक इंजीनियरों द्वारा इनपुट कर रहे हैं
