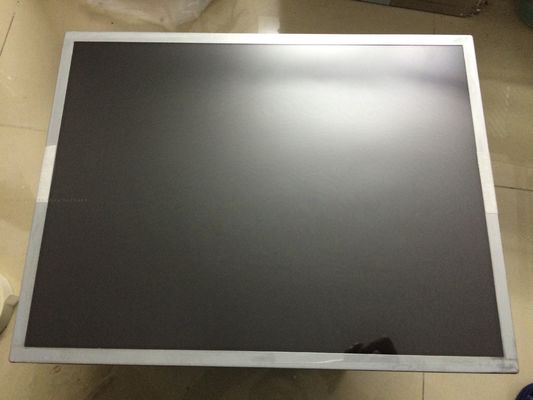

15 "LCM 1024 × 768RGB 400cd / mQ LQ150X1LAP5 शार्प टीएफटी एलसीडी डिस्प्ले

LQ150X1LAP5 डिस्प्ले का समर्थन करता है1024 ((RGB) × 768(एक्सजीए) के साथ 4:3 (डब्ल्यूः एच), जिसके पिक्सेल आरजीबी वर्टिकल स्ट्रिप में व्यवस्थित हैं। यांत्रिक विवरण के लिए, इसमें 304.128 ((डब्ल्यू) × 228.096 ((एच) मिमी का सक्रिय क्षेत्र, 315.8 ((डब्ल्यू) × 243 का रूपरेखा आकार है।2 ((H) × 10.3(D) मिमी, ग्लेयर (हेज 0%), हार्ड कोटिंग (2H), एंटी रिफ्लेक्शन, शुद्ध वजन 840/870g (टाइप./मैक्स.), कंकड़ के आकार के प्रकार (PCBA बेंट, T≥5.2 मिमी) के साथ सतह उपचार के साथ।प्रसारणशील एलसीएम उत्पाद, LQ150X1LAP5 400 cd/m2 डिस्प्ले चमक 450:1 ट्रांसमिसिव कंट्रास्ट अनुपात, 70/70/50/60 (टाइप) ((CR≥10) (L/R/U/D) देखने का कोण, 6 बजे पर सबसे अच्छा देखने की दिशा प्रदान कर सकता है,और प्रतिक्रिया समय 30 (प्रकार) ((Tr+Td) ms. ग्रे स्केल या उप-पिक्सेल की चमक का निर्धारण प्रत्येक बिंदु के लिए 6-बिट ग्रे स्केल सिग्नल के साथ किया जाता है, इस प्रकार 262K रंगों का पैलेट प्रस्तुत किया जाता है,रंग व्यास 72% (एनटीएससी) के प्रदर्शन के साथइस उत्पाद ने 2 पीसी सीसीएफएल को अपनाया है क्योंकि यह बैकलाइट सिस्टम है जो कि एज लाइट प्रकार (नीचे की तरफ) के रूप में रखा गया है और 10K घंटे का कामकाजी जीवन समय है,बाहरी बैकलाइट ड्राइवर अतिरिक्त रूप से आवश्यक है. LQ150X1LAP5 एलवीडीएस (1 ch, 6-बिट) का उपयोग करता है क्योंकि यह सिग्नल इनपुट सिस्टम है, जो 3.3V (टाइप.) के बिजली आपूर्ति वोल्टेज के साथ 30 पिन कनेक्टर द्वारा जुड़ा हुआ है।
